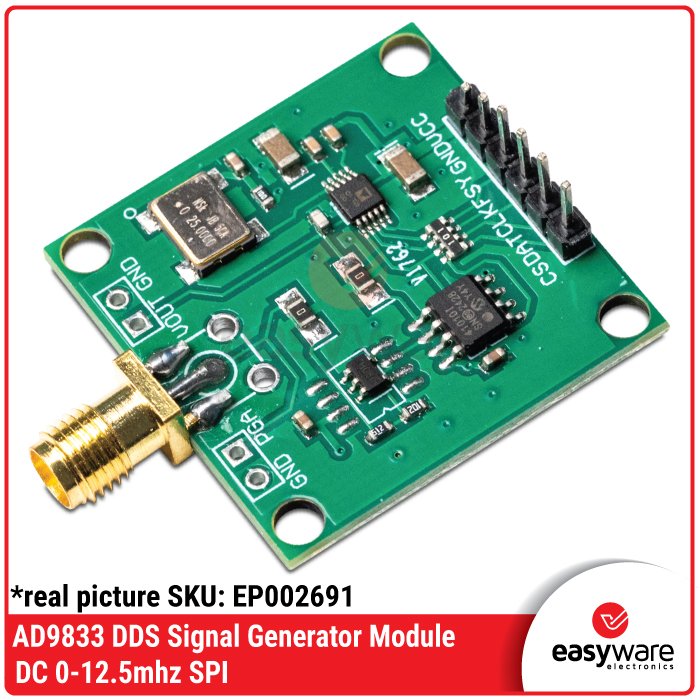

AD9833 DDS Signal Generator Module 0-12.5MHz SPI – Programmable Waveform

Deskripsi

Halo #RekanEasyWare! 👋

Ingin membuat alat uji frekuensi atau osilator presisi yang bisa dikontrol lewat koding? AD9833 DDS Signal Generator Module adalah pilihan favorit karena kemampuannya menghasilkan berbagai bentuk gelombang dengan resolusi yang sangat detail (0.1Hz!).

Deskripsi Produk

AD9833 DDS Module adalah modul Direct Digital Synthesis (DDS) yang mampu menghasilkan gelombang Sinus, Segitiga, dan Kotak. Dengan resolusi 28-bit, modul ini sangat akurat untuk aplikasi pengujian kabel, sensor medis, hingga proyek IoT yang membutuhkan stimulasi frekuensi tertentu.

Fitur Unggulan AD9833:

• ✅ Versatile Waveforms: Bisa beralih dari gelombang sinus yang halus ke gelombang kotak yang tegas hanya melalui perintah software tanpa mengubah sirkuit fisik. 🔄

• ✅ Software Programmable: Seluruh parameter frekuensi dan fase dikontrol melalui SPI, memungkinkan kamu membuat fitur frequency sweeping otomatis. 💻

• ✅ Low Power Consumption: Sangat hemat energi dengan fitur sleep mode yang bisa mematikan bagian internal chip saat tidak digunakan. 🔋

• ✅ Phase Control: Mendukung kontrol fase digital, sangat berguna untuk aplikasi modulasi sinyal atau eksperimen fisika. ⚙️

• ✅ Compact & Breadboard Friendly: Ukurannya sangat kecil, memudahkan instalasi pada prototipe proyek yang padat komponen. 📏

Spesifikasi Teknis Utama:

• Rentang Frekuensi: 0 Hz hingga 12.5 MHz 📡

• Resolusi Frekuensi: 0.1 Hz (pada clock 25 MHz) 🎯

• Bentuk Gelombang: Sine, Triangle, Square (Kotak) 🌊

• Interface: 3-Wire SPI (Serial Peripheral Interface) 📍

• Tegangan Kerja: 2.3V hingga 5.5V (Aman untuk Arduino & ESP32) ⚡

• Output Voltage: ~0.6Vpp (Sine/Triangle) dan Rail-to-Rail (Square) 📊

Tips Pro Untuk #RekanEasyWare:

Amplify Your Output: Output standar untuk gelombang sinus hanya sekitar 0.6Vpp. Jika kamu butuh tegangan yang lebih tinggi (misal 5V untuk menggerakkan beban), sangat disarankan menambahkan modul Op-Amp Non-Inverting di jalur outputnya. Jangan lupa gunakan kabel shielded jika bekerja di frekuensi tinggi di atas 1MHz agar sinyal tidak terdistorsi oleh noise! 💡
