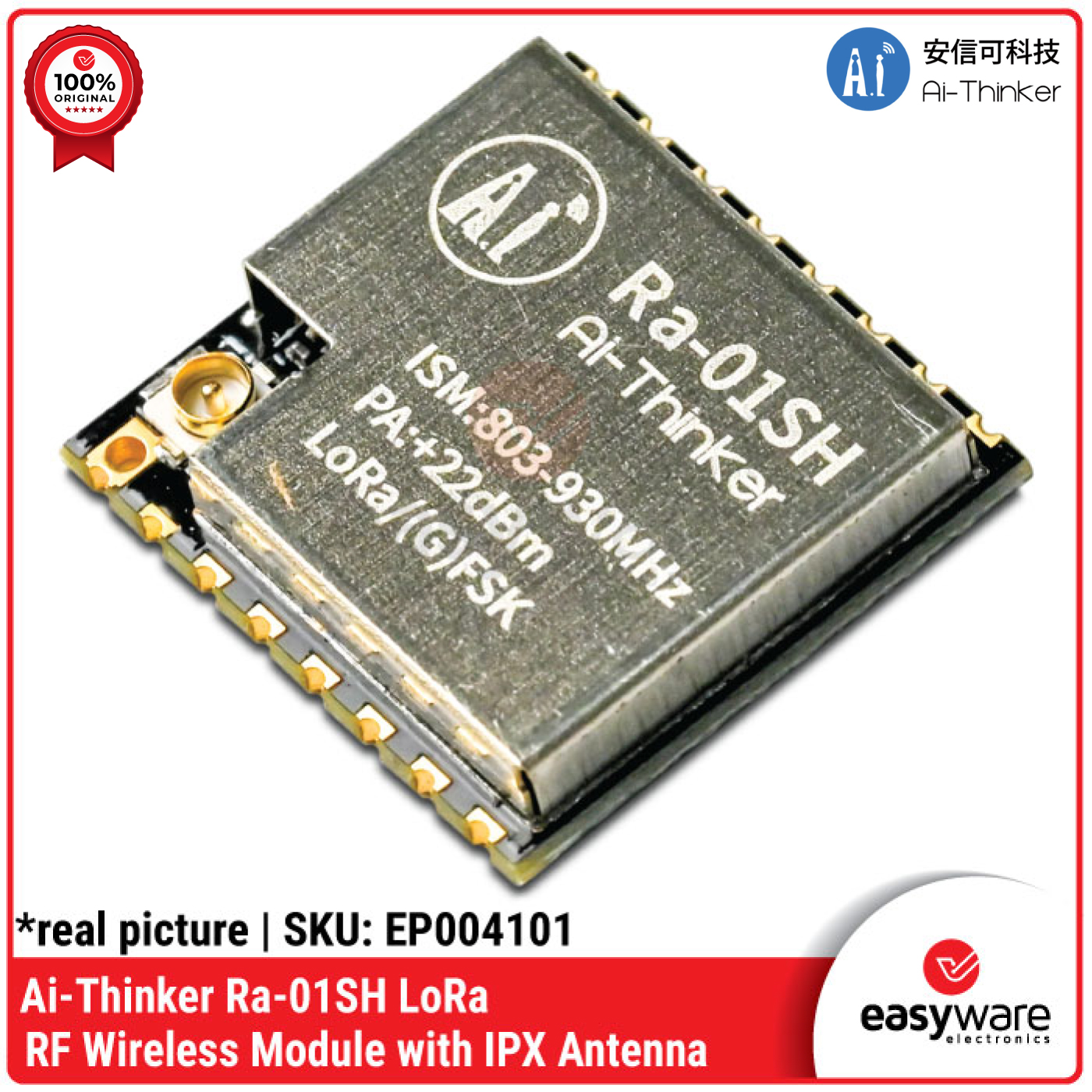

Modul Ra-01SH LoRa RF Wireless 803-930MHz SX1262 IPX Antenna AI-Thinker

Deskripsi

Halo #RekanEasyWare! 👋

Sedang merancang sistem monitoring pertanian cerdas (smart agriculture), pembacaan meteran air/listrik otomatis (smart metering), atau proyek IoT jarak jauh yang harus menembus dinding tebal dengan konsumsi daya baterai sangat kecil? Modul Ra-01SH LoRa RF Wireless (803-930MHz) besutan AI-Thinker ini adalah solusi modul komunikasi radio jarak jauh (Long Range) berpresisi tinggi yang ditenagai oleh chip generasi terbaru!

Deskripsi Produk

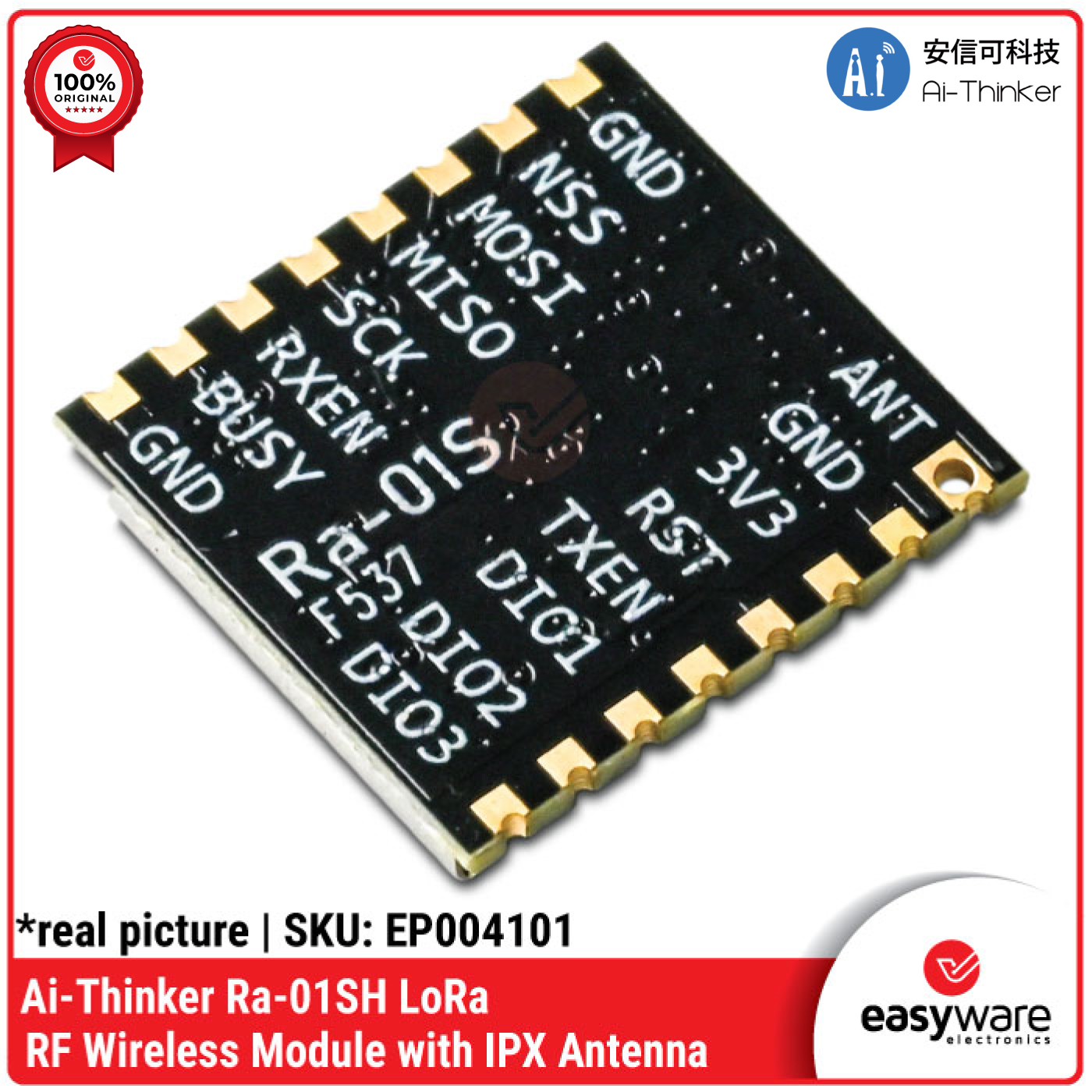

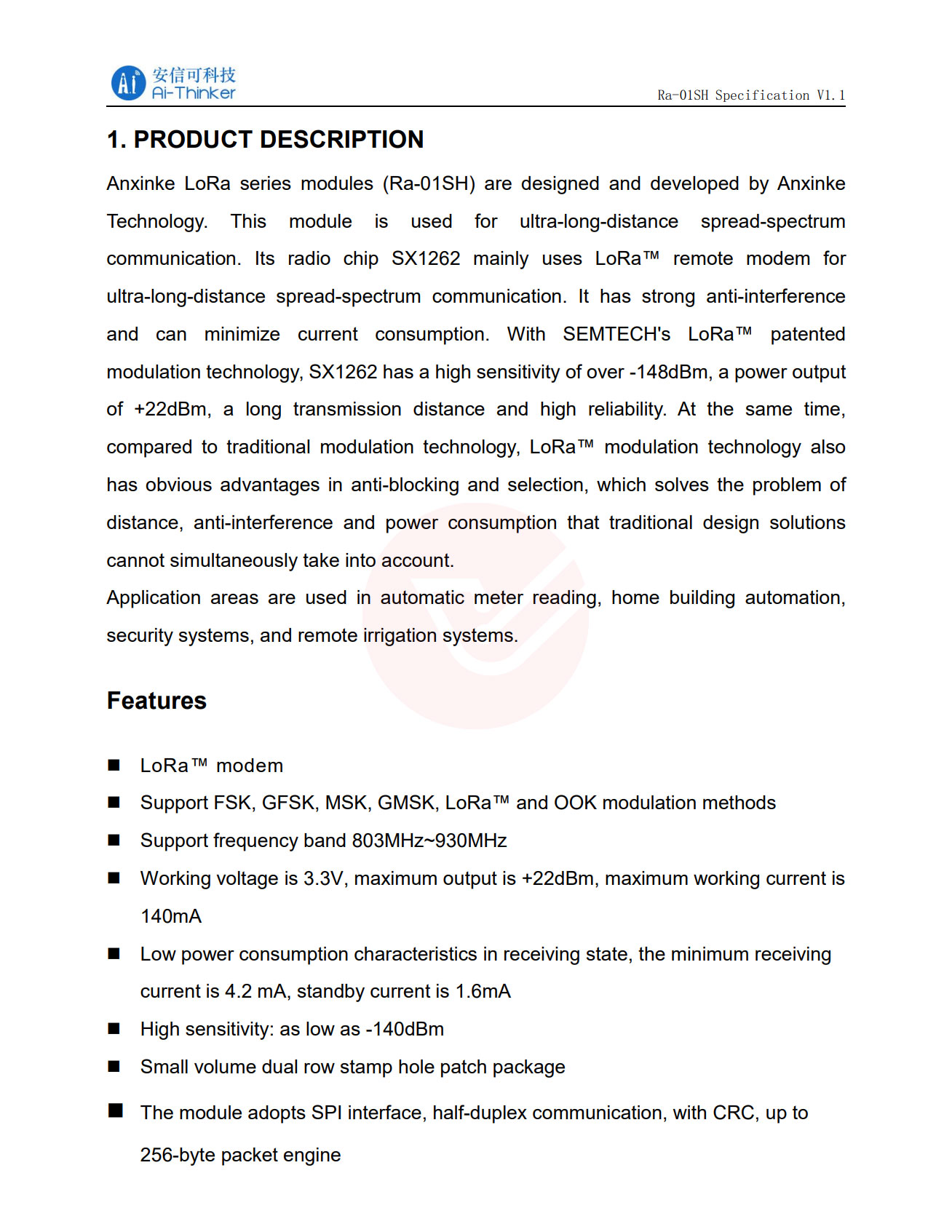

Modul Ra-01SH LoRa adalah modul transceiver nirkabel jarak jauh ultra-kompak yang dirancang oleh AI-Thinker berbasis chip Semtech SX1262. Beroperasi pada rentang frekuensi luas 803MHz hingga 930MHz (termasuk frekuensi resmi LoRa Indonesia di 920-923MHz), modul ini menggunakan antarmuka komunikasi SPI untuk bertukar data dengan mikrokontroler. Modul ini juga sudah dilengkapi dengan Soket IPX/U.FL eksternal untuk pemasangan antena koaksial kustom demi jangkauan sinyal yang maksimal.

Keuntungan Menggunakan Produk Ini:

• Chip Generasi Baru SX1262: Dibandingkan dengan seri pendahulunya (seperti Ra-01 berbasis SX1278), chip SX1262 pada Ra-01SH ini menawarkan konsumsi arus daya yang jauh lebih hemat (hingga 40% lebih rendah saat menerima data) namun memiliki sensitivitas penerimaan sinyal yang jauh lebih tinggi.

• Kompatibel Frekuensi LoRa Indonesia: Mendukung penuh regulasi frekuensi lokal Indonesia AS923, sehingga proyek IoT Anda aman dan legal dari risiko interferensi frekuensi udara yang dilarang.

• Teknologi Penembus Hambatan Jarak Jauh: Menggunakan modulasi LoRa yang memiliki ketahanan luar biasa terhadap noise sirkuit luar, memungkinkan pengiriman paket data sejauh beberapa kilometer di area terbuka (line of sight).

Fitur Unggulan:

• ✅ Ultra-Low Power Consumption: Memiliki konsumsi arus mode tidur (sleep current) yang sangat minim dalam orde mikroampere, menjadikannya satu opsi andalan utama untuk perangkat sensor IoT bertenaga baterai lithium harian. 🔋

• ✅ High Sensitivity & Anti-Jamming: Tingkat sensitivitas penerimaan data mencapai -148dBm dipadukan dengan fitur Spread Spectrum, menjamin data tidak mudah korup meskipun dikelilingi interferensi elektromagnetik industri. 🛡️

• ✅ Programmable Output Power: Daya pancar sinyal radio (transmit power) dapat diatur via kodingan program hingga maksimal +22dBm untuk menyesuaikan kebutuhan jarak dan efisiensi sirkuit Anda. 🚀

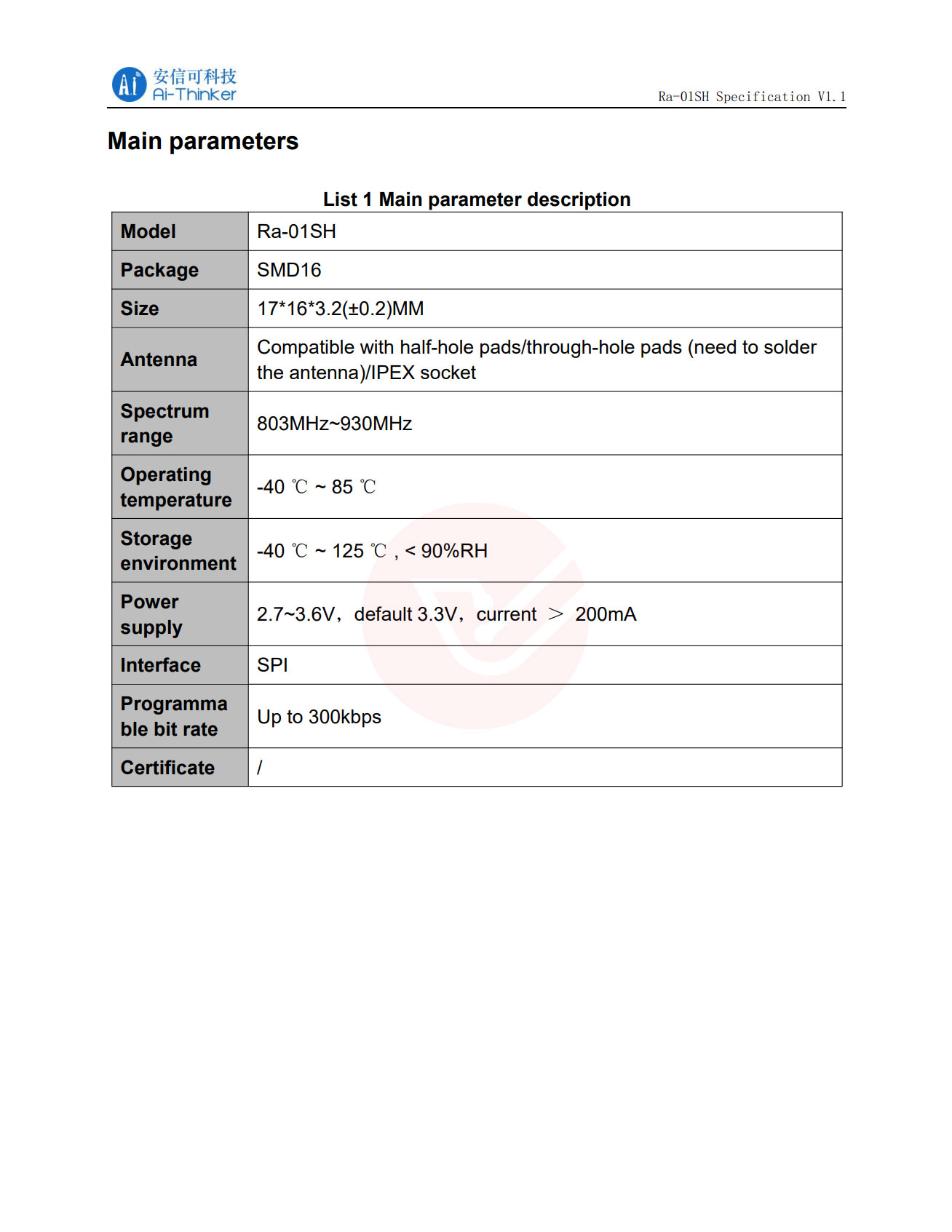

Spesifikasi Teknis Utama:

• Chip RF Inti: Semtech SX1262 💎

• Produsen Modul: AI-Thinker (Original) ⚙️

• Rentang Frekuensi Kerja: 803 MHz – 930 MHz (Standard AS923/EU868) 📶

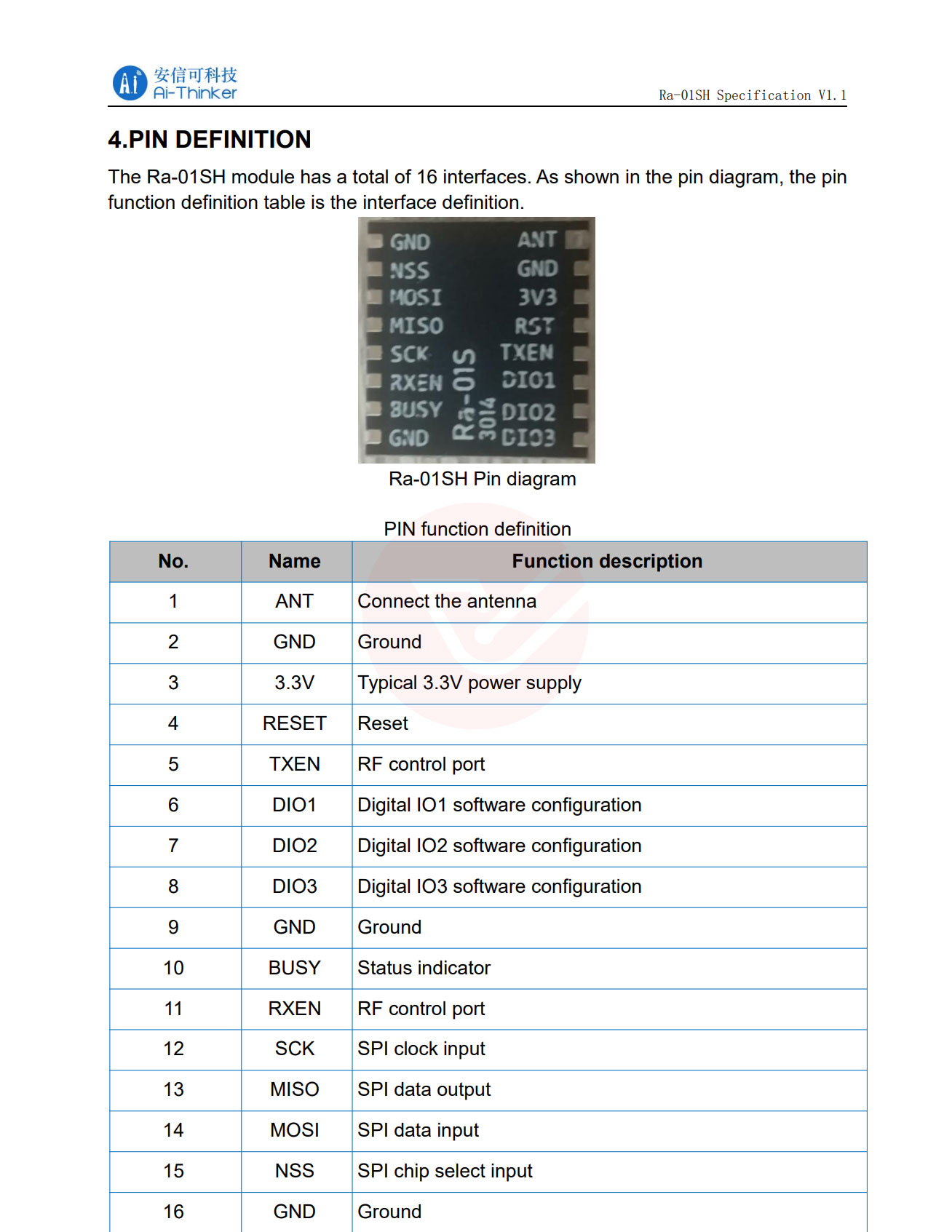

• Antarmuka Communication: SPI Bus Interface 🔌

• Tegangan Operasional Port: DC 1.8 Volt – 3.7 Volt (Standar rekomendasi 3.3V) ⚡

• Arus Operasional: ~4.6 mA (Rx Mode), ~118 mA (Tx Mode pada +20dBm) 📊

• Konektor Antena: U.FL / IPX Socket (Membutuhkan Antena Eksternal) 📡

• Tipe Package Modul: SMD-16 (Sangat ringkas untuk integrasi sirkuit PCB) 📐

Tips Pro Untuk #RekanEasyWare:

• PENTING: Jangan Menyalakan Tanpa Antena! Jangan sekali-kali menyalakan modul ini atau melakukan perintah pemancaran koding (transmit data) melalui Arduino/ESP32 dalam kondisi antena belum terpasang pada soket IPX. Mengaktifkan fungsi Tx tanpa pasokan beban antena dapat menyebabkan energi radio memantul kembali ke dalam chip dan membakar komponen internal Power Amplifier (PA) secara permanen!

• Level Koneksi Logika 3.3V: Karena modul Ra-01SH ini beroperasi murni pada tegangan logika 3.3V, jika Anda ingin menghubungkannya ke papan mikrokontroler bersistem 5V seperti Arduino UNO R3, Anda wajib memasang Modul Logic Level Converter pada jalur kabel SPI (MOSI, MISO, SCK, CS) agar pin input data LoRa tidak jebol terkena tegangan berlebih. 💡
