Deskripsi
Halo #RekanEasyWare! 👋

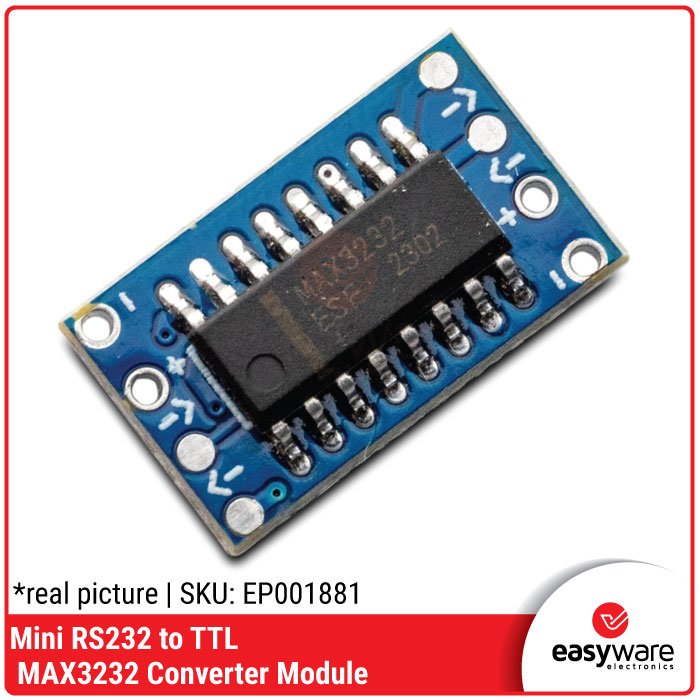

Butuh jembatan komunikasi antara komputer lama atau perangkat industri dengan mikrokontroler modernmu? Modul Mini RS232 to TTL MAX3232 adalah solusinya! Modul ini berfungsi untuk mengubah level tegangan RS232 (±12V) dari port DB9 komputer menjadi level tegangan TTL (0-5V atau 0-3.3V) yang aman untuk Arduino, ESP32, atau STM32. 🚀
Kenapa Harus Pakai IC MAX3232?
Banyak modul lama menggunakan IC MAX232 yang hanya mendukung tegangan 5V. Namun, MAX3232 pada modul ini jauh lebih superior karena bersifat dual voltage. Ia bisa bekerja pada rentang 3.0V hingga 5.5V, sehingga kamu bisa langsung menghubungkannya ke sistem 3.3V (seperti ESP32/Raspberry Pi) tanpa perlu level shifter tambahan! ⚡
Fitur Unggulan untuk Komunikasi Serial:
-
✅ Dual Voltage Support: Aman digunakan untuk sistem berbasis 3.3V maupun 5V tanpa modifikasi 🔄
-

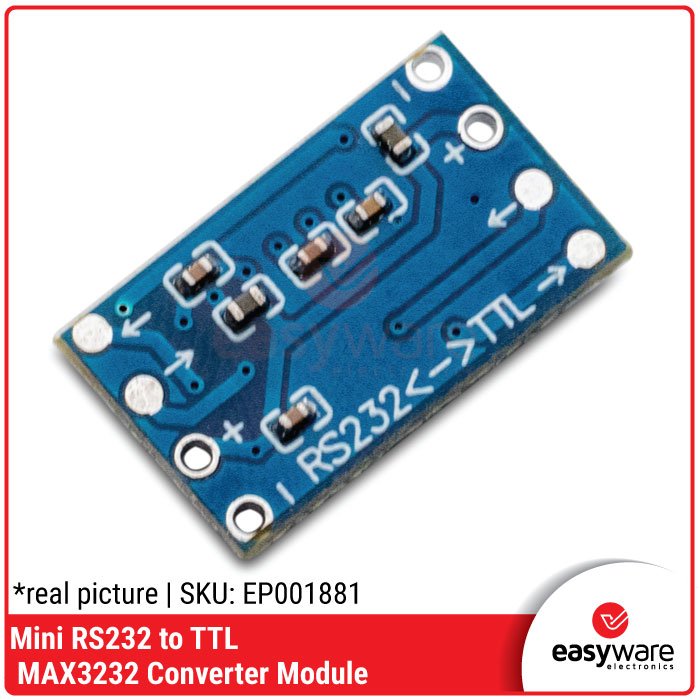

✅ Desain Ringkas: Menggunakan komponen SMD untuk meminimalisir ukuran, sangat cocok untuk teknisi lapangan 📦
-
✅ Port DB9 Female Built-in: Bisa langsung dicolokkan ke kabel serial standar tanpa perlu menyolder konektor DB9 tambahan 🛠️
-
✅ Low Power Consumption: Sangat efisien, tidak membebani catu daya utama dari mikrokontroler kamu 🔋
-
✅ Plug & Play: Tidak memerlukan driver khusus di sisi mikrokontroler, cukup baca via UART standar 💻
Spesifikasi Teknis:
-
Chip Utama: MAX3232 (High-Speed RS-232 Transceiver) 💎
-
Tegangan Kerja: 3.0V – 5.5V DC 🔌
-
Port Input: DB9 Female (RS232 Standard) 🖥️
-
Port Output: TTL Header (VCC, GND, TX, RX) 📍
-
Kecepatan Data: Hingga 250kbps (Sangat stabil untuk Baud Rate tinggi) ⏱️
-

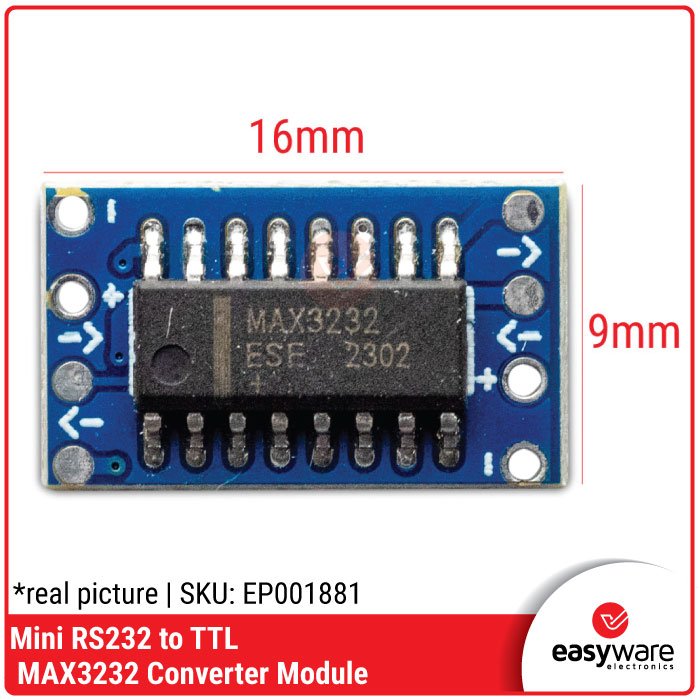

Dimensi: Ultra Mini (Mudah diselipkan dalam casing kecil) 📏
Siap menghubungkan perangkat industri atau PC lama ke proyek pintarmu?
Yuk, sikat sekarang juga! Klik ‘Beli Sekarang’ dan jembatani komunikasi datamu bersama #RekanEasyWare! 👇
Tips Pro Untuk #RekanEasyWare:
PENTING: Saat menghubungkan ke mikrokontroler (TTL Side), pastikan pemasangan kabelnya menyilang: TX Modul ke RX MCU, dan RX Modul ke TX MCU. Jika kamu ingin melakukan pengetesan apakah modul bekerja, hubungkan (short) pin TX dan RX pada sisi TTL, lalu gunakan aplikasi Serial Monitor (seperti Putty) pada PC. Jika karakter yang kamu ketik muncul kembali (Echo), berarti modul berfungsi 100%! 💡
