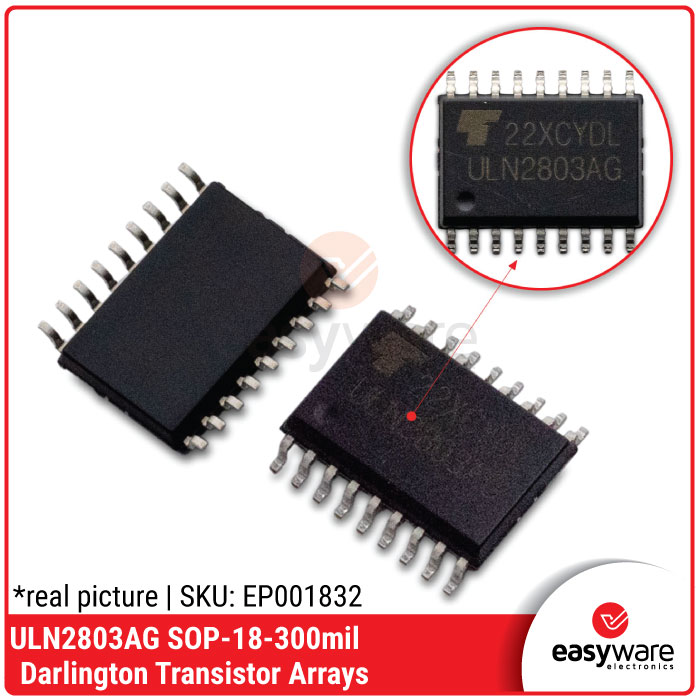

ULN2803AG SOP-18 ULN2803 ULN2803A SMD SMT Darlington Transistor Array

Deskripsi

Halo #RekanEasyWare! 👋

ULN2803AG SOP-18 SMD SMT Darlington Transistor Array merupakan IC 8-Channel Darlington Transistor Array yang dirancang untuk mengendalikan beban berarus tinggi menggunakan sinyal logika dari mikrokontroler. IC ini sangat cocok digunakan pada Arduino, ESP32, STM32, Raspberry Pi, PLC, relay, motor stepper, LED matrix, solenoid, hingga berbagai aplikasi otomasi dan industri.

Deskripsi Produk

ULN2803AG adalah IC Darlington Transistor Array yang berisi 8 buah pasangan transistor NPN Darlington dengan konfigurasi open-collector output. Setiap channel mampu mengendalikan arus hingga 500mA dengan tegangan output maksimum 50V, serta telah dilengkapi flyback (clamp) diode internal untuk melindungi rangkaian saat mengendalikan beban induktif seperti relay, motor, dan solenoid.

IC ini menggunakan resistor input 2.7kΩ sehingga kompatibel secara langsung dengan logika TTL maupun CMOS 5V, tanpa memerlukan resistor eksternal tambahan pada sebagian besar aplikasi. Selain itu, beberapa channel dapat diparalelkan apabila dibutuhkan kemampuan arus yang lebih besar.

Dengan kemasan SOP-18, ULN2803AG sangat ideal untuk berbagai desain PCB SMD yang ringkas dan efisien.

Keuntungan Menggunakan Produk Ini

Mengendalikan Beban Berarus Besar dengan Mudah: Mikrokontroler hanya mengeluarkan arus kecil, sedangkan ULN2803AG menangani beban hingga 500mA per channel.

Dilengkapi Dioda Proteksi Internal: Clamp diode internal melindungi transistor dari tegangan balik saat mengendalikan beban induktif seperti relay dan solenoid.

Kompatibel dengan Berbagai Mikrokontroler: Dapat digunakan bersama Arduino, ESP32, ESP8266, STM32, Raspberry Pi, maupun PLC.

Fitur Utama

✅ 8-Channel Darlington Driver: Mengendalikan hingga 8 beban secara independen dalam satu IC. 🔧

✅ Built-in Flyback Diodes: Dioda proteksi internal untuk beban induktif seperti relay dan motor. 🛡️

✅ TTL & CMOS Compatible: Resistor input internal membuat IC mudah dihubungkan langsung ke sistem logika digital. ⚡

Spesifikasi Teknis Utama

• Tipe Produk: Darlington Transistor Array
• Model: ULN2803AG / ULN2803A
• Konfigurasi: 8 NPN Darlington Arrays
• Package: SOP-18 (SMD/SMT)
• Jumlah Channel: 8
• Arus Maksimum per Channel: 500mA
• Tegangan Output Maksimum: 50V
• Resistor Input Internal: 2.7kΩ
• Output: Open Collector
• Proteksi: Internal Clamp Diodes (Flyback Diodes)
• Kompatibilitas Logika: TTL & CMOS
• Aplikasi: Relay Driver, Stepper Motor Driver, Solenoid Driver, LED Matrix, Lamp Driver, PLC Interface, Arduino, ESP32, ESP8266, STM32, Raspberry Pi, dan Sistem Otomasi
• Isi Paket: 1 PCS ULN2803AG SOP-18 SMD IC

Tips Pro Untuk #RekanEasyWare

⚠️ Hubungkan Pin COM Saat Mengendalikan Beban Induktif: Sambungkan pin COM ke tegangan positif beban agar flyback diode internal dapat bekerja melindungi IC dari lonjakan tegangan balik relay atau solenoid.

⚠️ Perhatikan Batas Arus: Setiap channel mendukung hingga 500mA, namun apabila beberapa channel digunakan secara bersamaan dengan arus besar, pastikan pembuangan panas IC tetap memadai.

💡 Ideal sebagai Driver Mikrokontroler: ULN2803AG sering digunakan untuk mengendalikan relay, buzzer, motor stepper unipolar, lampu, dan berbagai beban DC karena mampu meningkatkan kemampuan arus output mikrokontroler tanpa rangkaian driver tambahan.
