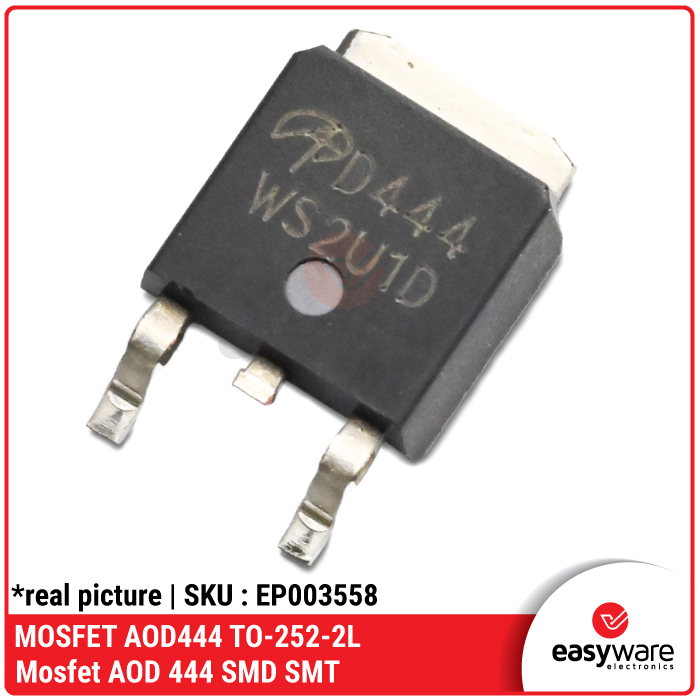

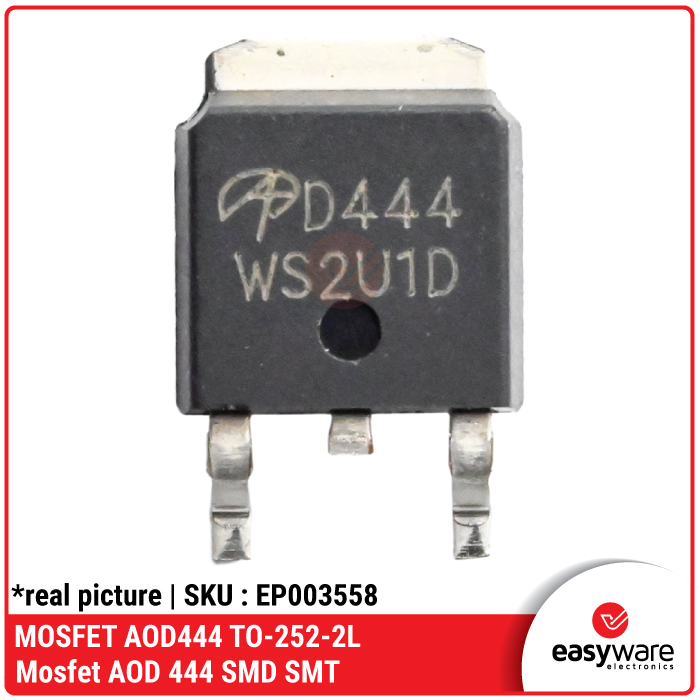

MOSFET AOD444 TO-252-2L 60V 20A Transistor Mosfet AOD 444 SMD SMT 1 N-Channel

Deskripsi

Halo #RekanEasyWare! 👋

AOD444 merupakan N-Channel Power MOSFET dengan tegangan Drain-Source maksimum 60V dan package TO-252 / DPAK. MOSFET ini memiliki nilai RDS(on) rendah dan cocok digunakan untuk aplikasi PWM, load switching, motor drive, power supply, dan rangkaian switching elektronik.

Deskripsi Produk

AOD444 menggunakan teknologi trench MOSFET yang dirancang untuk menghasilkan resistansi Drain-Source rendah sehingga cocok untuk aplikasi switching dengan efisiensi tinggi.

MOSFET ini merupakan tipe N-Channel dengan VDS 60V dan kemampuan arus drain hingga 12A pada Tc=25°C berdasarkan datasheet resmi. Nilai RDS(on) maksimum adalah 60mΩ pada VGS 10V dan 85mΩ pada VGS 4.5V.

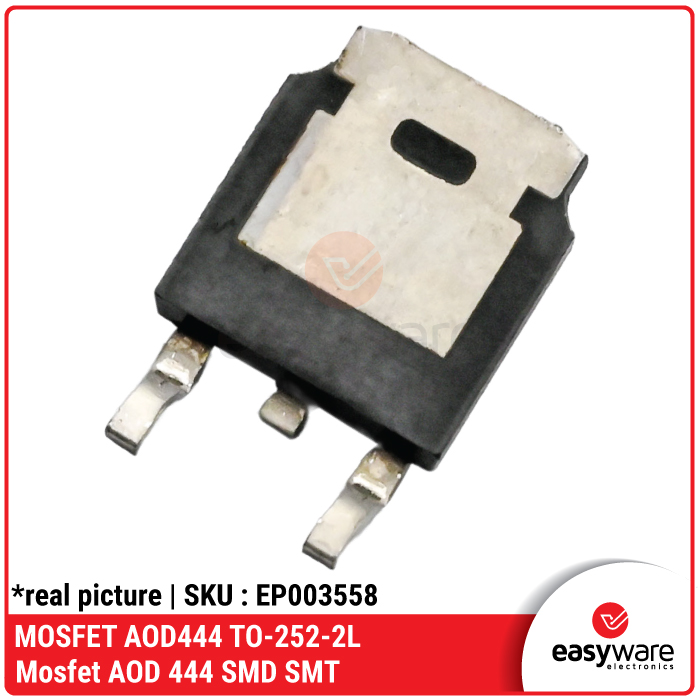

Package TO-252 (DPAK) memiliki tab yang terhubung ke Drain dan membantu pembuangan panas saat dipasang pada PCB dengan area copper yang memadai.

Keuntungan Menggunakan Produk Ini

RDS(on) Rendah: Mengurangi rugi daya saat MOSFET dalam kondisi ON.

Support Gate Drive 4.5V: Memiliki spesifikasi RDS(on) pada VGS 4.5V sehingga dapat digunakan pada berbagai rangkaian driver MOSFET.

Package TO-252: Cocok untuk aplikasi power switching dengan kebutuhan pembuangan panas yang lebih baik dibanding package kecil.

Fitur Utama

✅ N-Channel MOSFET: Cocok untuk rangkaian switching dan pengendalian beban. ⚡

✅ VDS 60V: Tegangan Drain-Source maksimum 60V. 🔋

✅ RDS(on) Rendah: Maks. 60mΩ pada VGS 10V. 🔧

Spesifikasi Teknis Utama

• Tipe Produk: Power MOSFET
• Model: AOD444
• Channel: N-Channel
• VDS: 60V
• VGS: ±20V
• Continuous Drain Current: 12A @ Tc=25°C
• Pulsed Drain Current: 30A
• RDS(on):
  • Maks. 60mΩ @ VGS=10V
  • Maks. 85mΩ @ VGS=4.5V
• Gate Threshold Voltage: Maks. 3V
• Gate Charge: ±7.5nC @ VGS=10V
• Power Dissipation: Hingga 20W @ Tc=25°C
• Operating Junction Temperature: -55°C hingga +175°C
• Package: TO-252 / DPAK
• Mounting: SMD / SMT
• Konfigurasi: Single MOSFET
• Aplikasi:
  • PWM
  • Load Switching
  • Power Supply
  • Motor Driver
  • DC Motor
  • Battery Protection
  • DC-DC Converter
  • Switching Circuit
  • DIY Elektronik
• Isi Paket: 1 PCS MOSFET AOD444

Tips Pro Untuk #RekanEasyWare

⚠️ Perhatikan Rating Arus: Untuk AOD444 original Alpha & Omega Semiconductor, rating continuous drain current adalah 12A pada Tc=25°C. Jangan menganggap angka 20A sebagai rating continuous pada kondisi ambient.

⚠️ Perhatikan Pendinginan: Kemampuan arus sangat dipengaruhi oleh suhu dan kemampuan PCB membuang panas. Gunakan copper area yang cukup pada bagian Drain/tab jika MOSFET digunakan pada beban tinggi.

⚠️ Perhatikan Gate Voltage: VGS maksimum adalah ±20V. Jangan memberikan tegangan gate melebihi batas tersebut.

💡 Cocok untuk Switching: AOD444 dapat digunakan sebagai saklar elektronik untuk mengontrol beban DC seperti motor, lampu, power supply, dan berbagai rangkaian elektronika.
