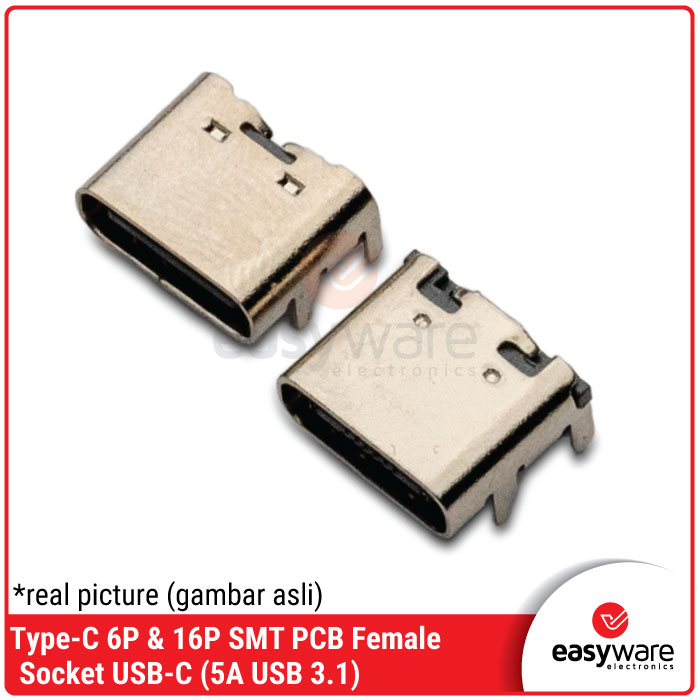

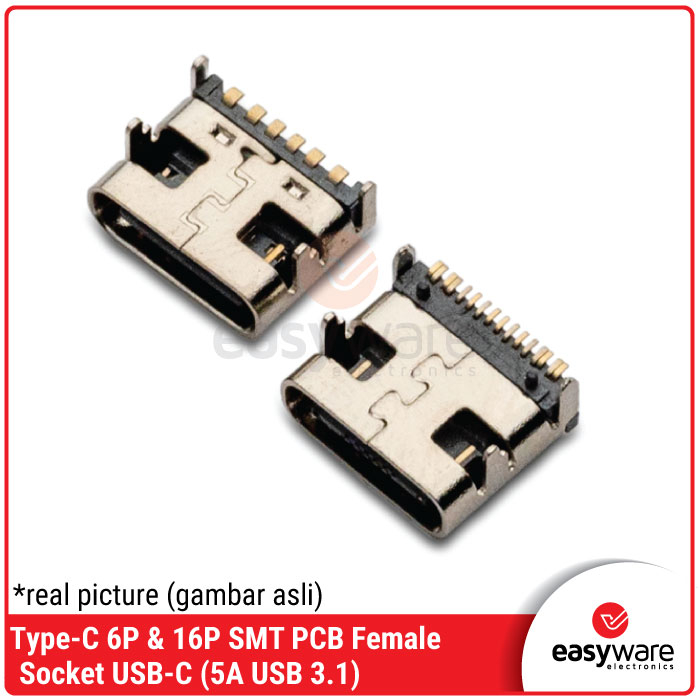

[10 PCS] Socket Type-C Female DIP SMT 6P 16P USB-C 5A USB 3.1 Connector 6 Pin 16 Pin

Deskripsi

Halo #RekanEasyWare! 👋

Sedang memodifikasi sirkuit catu daya dari micro-USB lama ke ekosistem USB-C modern, memperbaiki port pengisian daya powerbank yang rusak, atau mendesain modul PCB kustom yang butuh suplai arus pengisian cepat (fast charging)? Paket [10 PCS] Socket Type-C Female DIP SMT (6P / 16P) ini adalah pilihan interkoneksi daya mekanis terbaik untuk memastikan transfer daya berjalan aman dan stabil!

Deskripsi Produk

Konektor USB 3.1 Type-C Female ini adalah soket betina receptacle tipe permukaan gabungan (SMT/DIP hybrid design) yang memiliki cangkang luar berbahan logam stainless steel anti-karat. Soket ini dirancang untuk mampu menahan arus pengisian daya tinggi hingga 5A. Produk ini hadir dalam paket berisi 10 PCS dengan dua pilihan jumlah pin, yaitu 6 Pin (khusus pengisian daya murni tanpa jalur data digital) dan 16 Pin (mendukung pengisian daya cepat USB 2.0 beserta jalur komunikasi data), memberikan efisiensi penuh bagi kebutuhan kustomisasi sirkuit Anda.

Perbandingan Varian: 6 Pin vs 16 Pin

Agar pembeli di toko kita bisa memilih jenis port yang paling tepat dan hemat waktu pengerjaan solder, berikut adalah tabel komparasi detailnya:

Keuntungan Menggunakan Produk Ini:

• Desain Hibrida (SMT + DIP): Kaki penahan bodi pelindung luar menggunakan tipe tusuk lubang (through-hole DIP) untuk mencengkeram papan PCB dengan sangat kuat saat dicolok kabel, sedangkan pin data internal menggunakan tipe permukaan (SMT layout) untuk efisiensi ruang jalur.

• Kapasitas Arus Tinggi 5A: Mampu dilewati arus pengisian daya hingga 5 Ampere secara aman tanpa menimbulkan panas berlebih, sangat optimal dipadukan dengan adaptor fast charging modern.

• Kompatibilitas Universal USB 3.1: Ukuran rongga steker dibuat presisi sesuai standar USB-C internasional, dijamin pas dan lancar saat dimasuki oleh segala jenis kabel USB Type-C male pasaran.

Fitur Unggulan:

• ✅ Anti-Rust Stainless Steel Shell: Pelindung bodi baja luar memiliki ketahanan korosi yang baik, menjaga struktur fisik port tetap kokoh hingga 10.000 kali siklus cabut-colok. 🛡️

• ✅ Seamless Interface Fit: Sambungan bodi luar dibuat mulus tanpa celah kasar, meminimalkan risiko kabel macet atau longgar saat dipasangkan. 🚀

• ✅ High Temperature Insulator: Dudukan plastik isolator pin bagian dalam menggunakan material termoplastik khusus yang tahan terhadap suhu tinggi besi solder saat proses perakitan tembaga. ⚙️

Spesifikasi Teknis Utama:

• Tipe Komponen: USB 3.1 Type-C Female Receptacle Socket 💎

• Model Kaki Pemasangan: Hybrid DIP (Bodi Klem) & SMT (Pin Sinyal) 📐

• Batas Rating Arus: Maksimal hingga 5.0 Ampere ⚡

• Batas Daya Tegangan: 30V AC/DC (Optimal untuk pengisian daya 5V/9V/12V/20V) 🔋

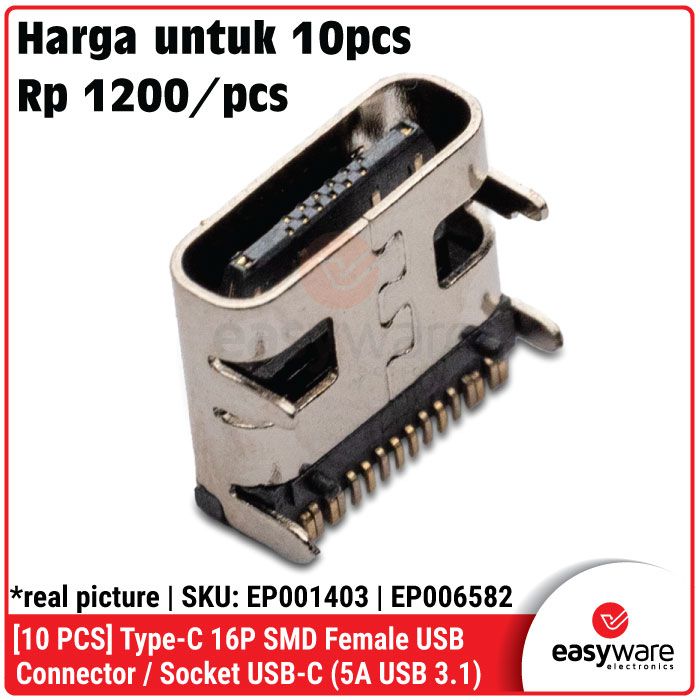

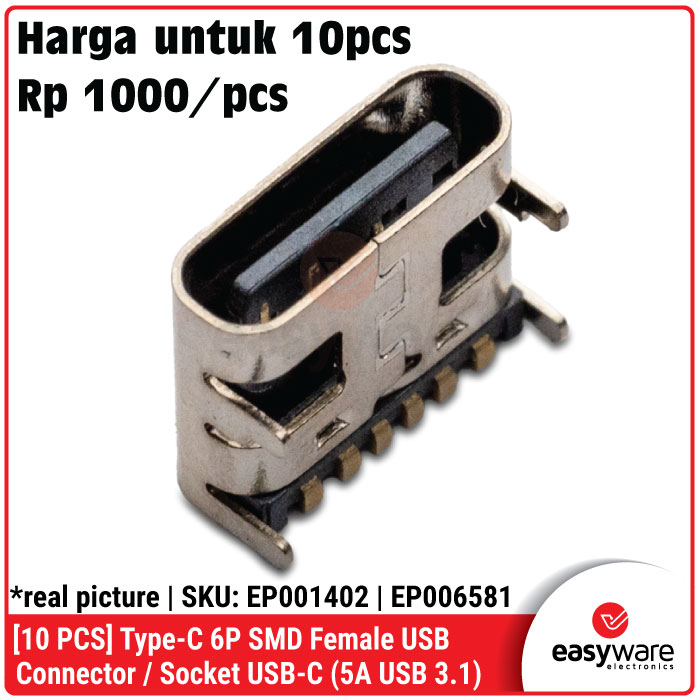

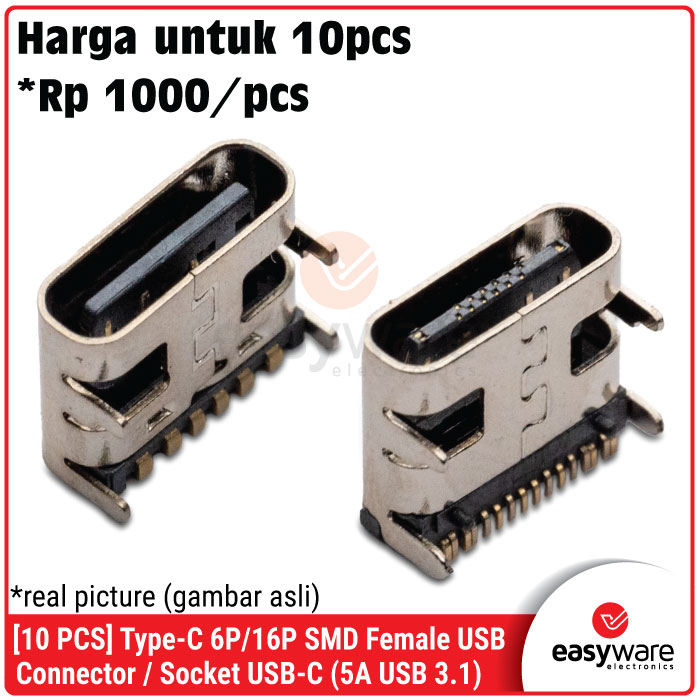

• Pilihan Varian: 6 Pin (Daya Saja) / 16 Pin (Daya & Data 2.0) 📍

• Material Cangkang Bodi: SUS304 Stainless Steel / Silver Plated ⚙️

• Jumlah Isi Paket: 1 Pack isi 10 Pcs Soket Betina (Sesuai varian pilihan) 📦

Tips Pro Untuk #RekanEasyWare:

• ⚠️ Trik Wajib Aktifkan Pengisian Daya 5V (Resistor CC): Jika Anda menggunakan varian 6 Pin atau 16 Pin untuk membuat modul catu daya buatan sendiri, pengisi daya pintar (smart charger/adaptor) modern terkadang tidak akan mengeluarkan tegangan 5V sama sekali saat dicolok kabel Type-C ke Type-C. Hal ini terjadi karena adaptor pintar membutuhkan deteksi pin CC (Configuration Channel). Solusinya, Anda wajib menyolder sebuah resistor 5.1K Ohm dari kaki pin CC ke GND (Massa) di soket betina ini. Resistor pembatas tersebut bertindak sebagai sinyal penanda bagi adaptor luar untuk mendeteksi perangkat sebagai beban penerima daya (Sink) sehingga adaptor mau mengalirkan listrik otomatis!

• Gunakan Pasta Flux Saat Solder SMT: Khusus varian 16 Pin yang jarak antar pin tembaganya sangat rapat ($\pm 0.5\text{ mm}$), oleskan cairan pasta fluks pembantu (solder flux) di atas pin sebelum menyentuhkan mata solder lancip. Fluks akan membantu menarik timah cair agar mengalir rapi membasahi kaki logam masing-masing tanpa membuat jembatan timah korsleting (solder bridge) antar kaki tetangganya. 💡
