Connector DB9 Right Angle RS232 Serial DB9 PCB Siku Male Female

Deskripsi

Halo #RekanEasyWare!

Sedang merancang board kontrol industri, modul komunikasi serial RS232, atau peralatan instrumen yang membutuhkan koneksi port DB9 rapi dan hemat ruang? Connector DB9 Right Angle (Siku) untuk PCB ini adalah pilihan tepat untuk kemudahan instalasi assembly PCB Anda!

Deskripsi Produk

Konektor DB9 tipe Right Angle (Siku 90°) dirancang khusus untuk dipasang langsung di atas papan sirkuit (PCB Through-Hole Mount). Dengan orientasi siku, port DB9 dapat diposisikan menghadap ke luar panel/casing tanpa memakan banyak ruang vertikal di dalam enclosure.

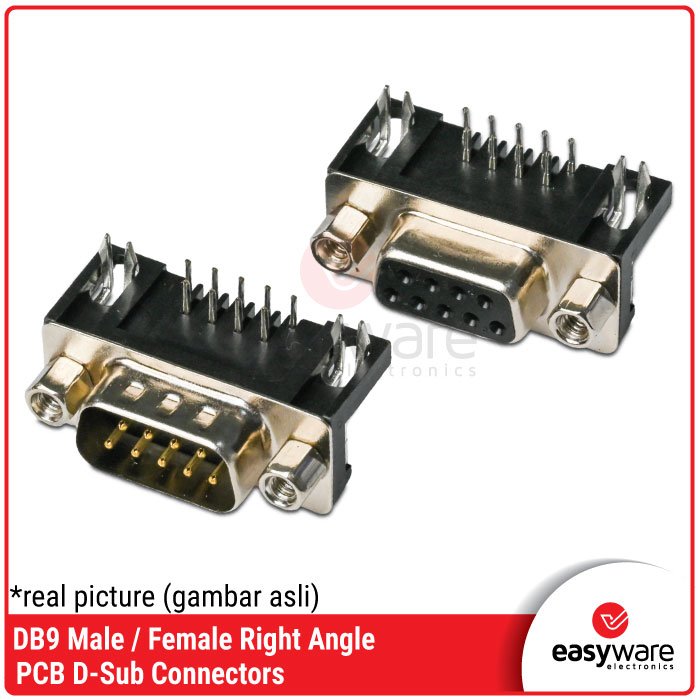

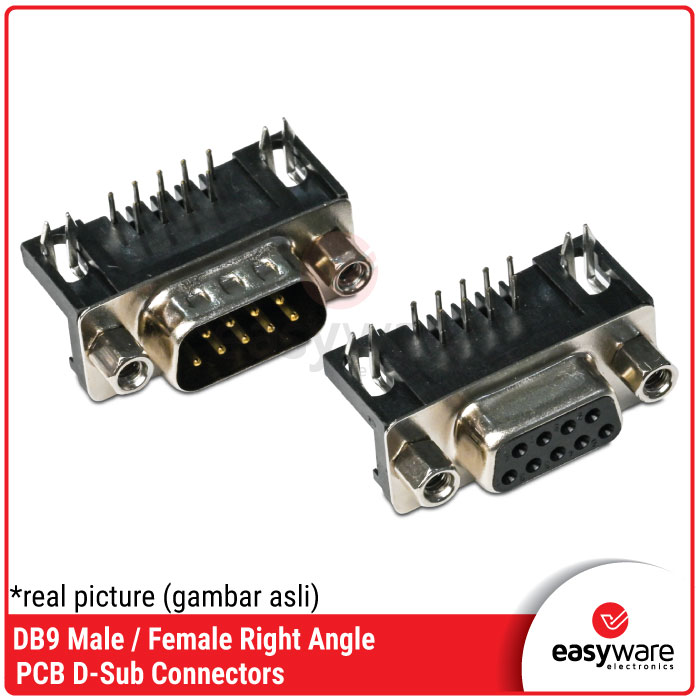

Produk ini tersedia dalam 2 varian jenis kelamin konektor (Male / Jantan dan Female / Betina) dengan bodi kokoh berbahan kombinasi logam (shield) dan plastik isolator berkualitas tinggi untuk memastikan transmisi data sinyal serial RS232/RS422/RS485 berjalan stabil.

Keuntungan Menggunakan Produk Ini:

• Desain Siku 90° (Right Angle): Menghemat ruang tinggi (clearance) di dalam box/enclosure dan memudahkan akses colokan kabel dari samping panel.

• Kokoh & Stabil di PCB: Dilengkapi pin kaki penahan logam (boardlock / mounting ear) yang dapat dipatri atau dibaut ke PCB agar konektor tidak goyang saat dicolok-cabut kabel.

• Isolasi Metal Shielding: Dilengkapi pelindung logam pelapis luar untuk meredam gangguan interferensi elektromagnetik (EMI/RFI) pada komunikasi data serial.

• Pin Presisi & Tahan Lama: Pin kontak berbahan konduktif presisi yang tahan korosi dan memberikan kontak listrik beresistansi rendah.

Spesifikasi Teknis Umum (Semua Varian):

• Tipe Komponen: DB9 / D-Sub 9 Pin Right Angle Connector for PCB

• Protokol Standar: RS232 / RS422 / RS485 / Serial Bus

• Tipe Pemasangan: Through-Hole DIP 90 Degree (Siku)

• Jumlah Pin: 9 Pin

• Pitch Pin Kaki: Standar D-Sub PCB Pitch

• Material Shielding: Steel Nickel Plated

• Tegangan Kerja Maksimal: $250\text{V AC}$

• Arus Kerja Maksimal: $3\text{A}$ per pin

• Resistansi Kontak: $\le 15\text{ m}\Omega$

• Suhu Operasional: $-55^\circ\text{C}$ hingga $+105^\circ\text{C}$

Spesifikasi Teknis Utama Per Varian Produk:

🔹 Varian 1: Connector DB9 Right Angle MALE (Jantan / Pin Menonjol)

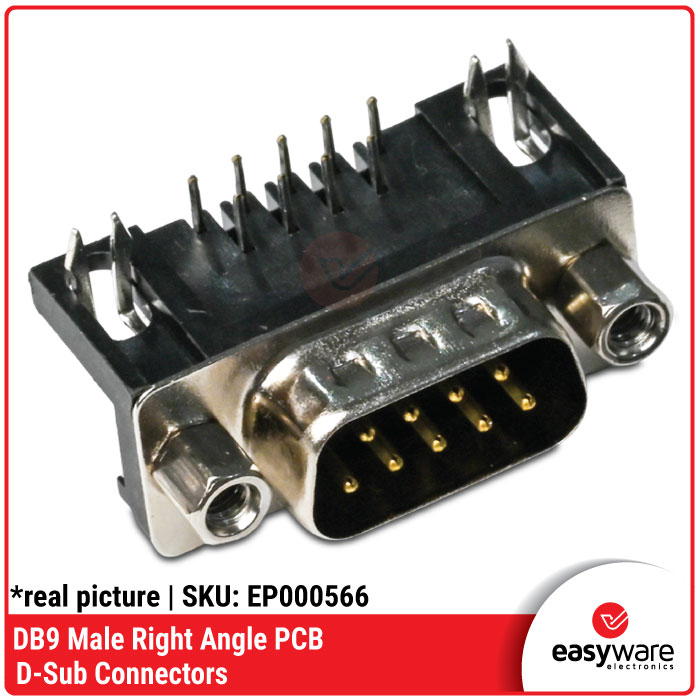

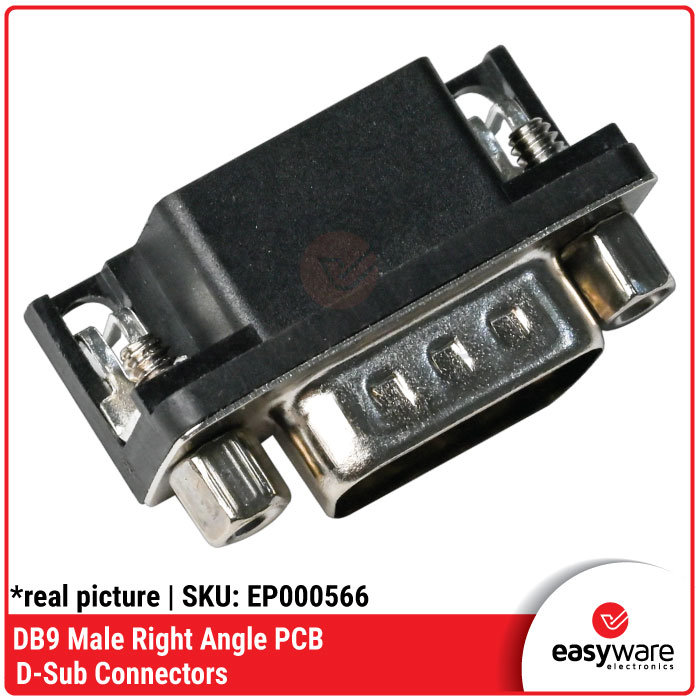

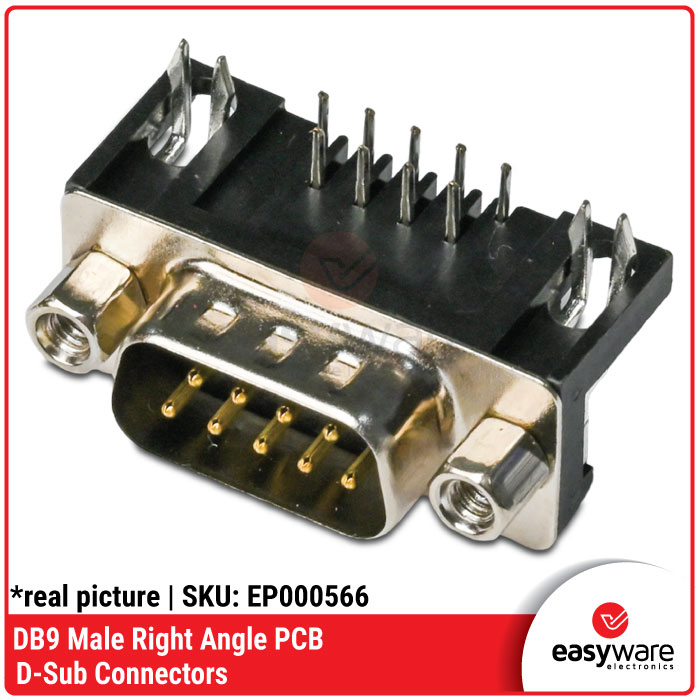

• Jenis Konektor: Male (Jantan – Memiliki 9 Pin Jarum) ♂️

• Penggunaan Umum: Biasanya dipasang pada sisi perangkat utama (Controller / DCE / Master Equipment), board PLC, modul komunikasi serial, atau converter board.

🔹 Varian 2: Connector DB9 Right Angle FEMALE (Betina / Lubang Pin)

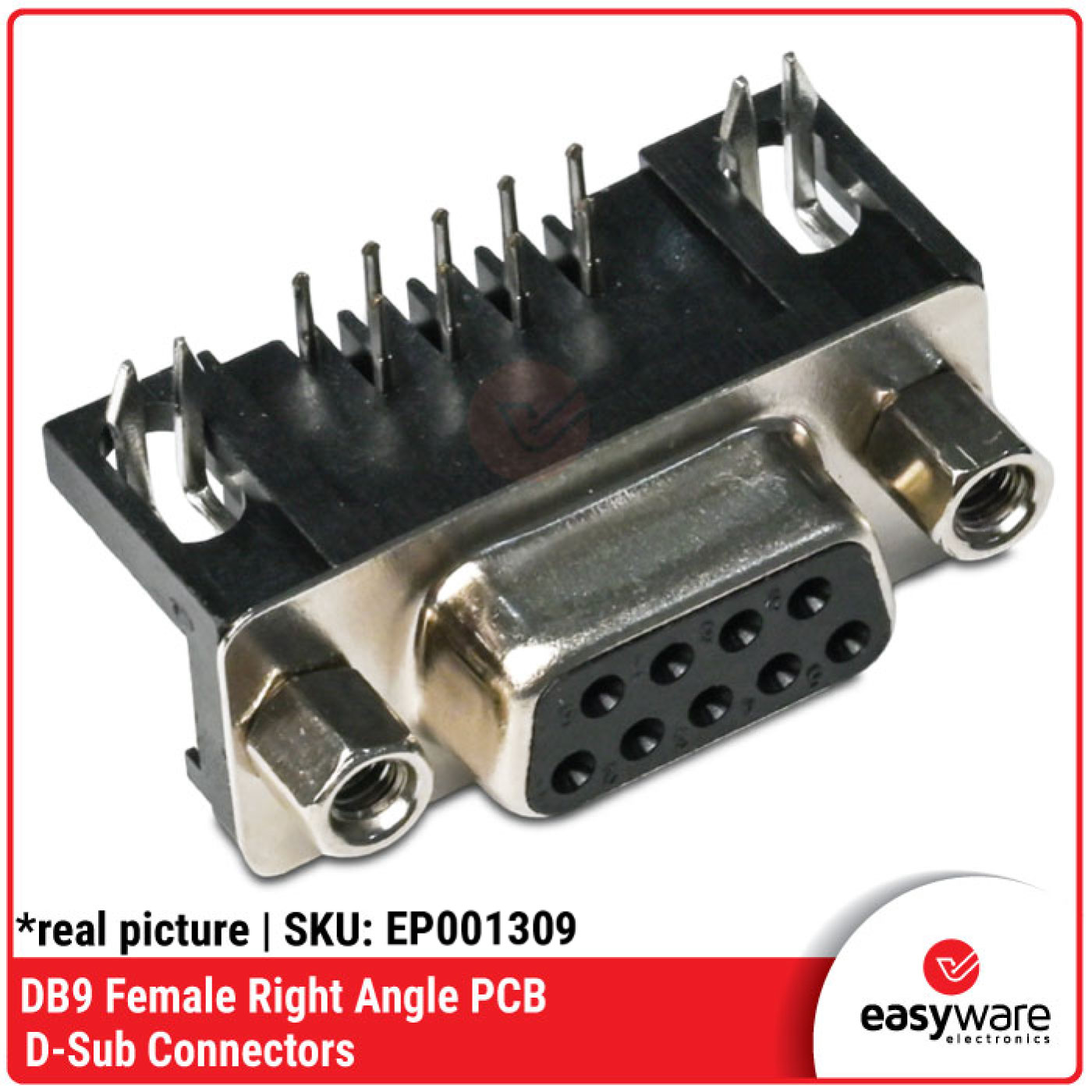

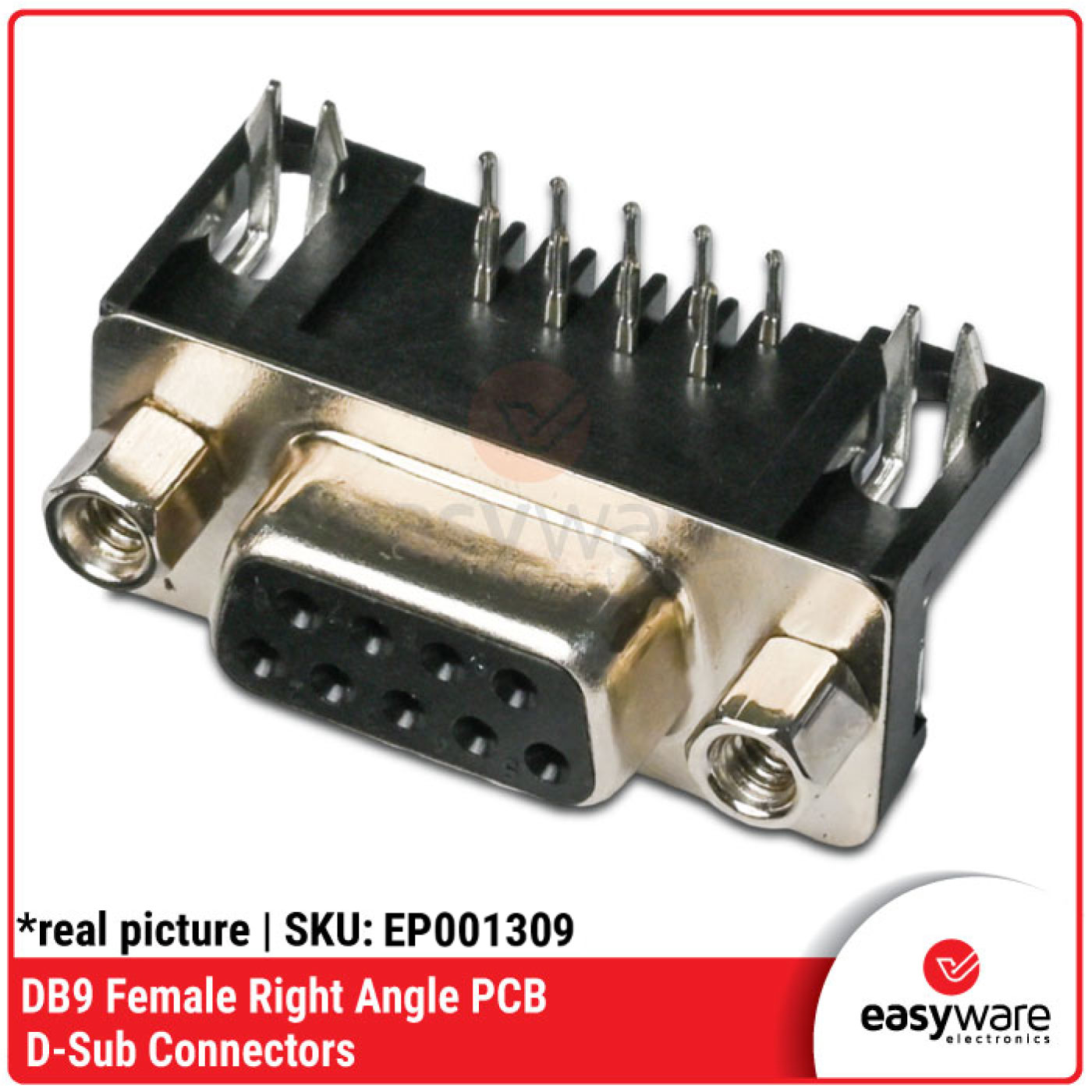

• Jenis Konektor: Female (Betina – Memiliki 9 Lubang Receptacle) ♀️

• Penggunaan Umum: Biasanya dipasang pada sisi modul instrumen (DTE / Target Device), alat ukur, atau peralatan diagnostik yang menerima masukan kabel serial Male.

💡 Tips Pro Untuk #RekanEasyWare:

• Perhatikan Layout Footprint PCB: Pastikan ukuran footprint dan jarak antar pin pada desain PCB Anda (seperti di Altium, KiCAD, atau Eagle) sesuai dengan standar ukuran konektor D-Sub 9-pin Right Angle DIP.

• Solder Kaki Mounting Logam: Jangan lupa untuk mematri kaki penyangga logam (grounding lugs/boardlocks) pada PCB. Selain memperkuat fisik konektor agar tidak mudah terlepas, kaki ini juga berfungsi menghubungkan shield logam ke jalur Earth Ground / PCB Shielding.

• Gunakan Stand-Off Screw Locking: Pasang baut stud/stand-off D-sub pada lubang telinga konektor agar kabel DB9 eksternal dapat dikunci dengan kencang dan tidak gampang terlepas.
