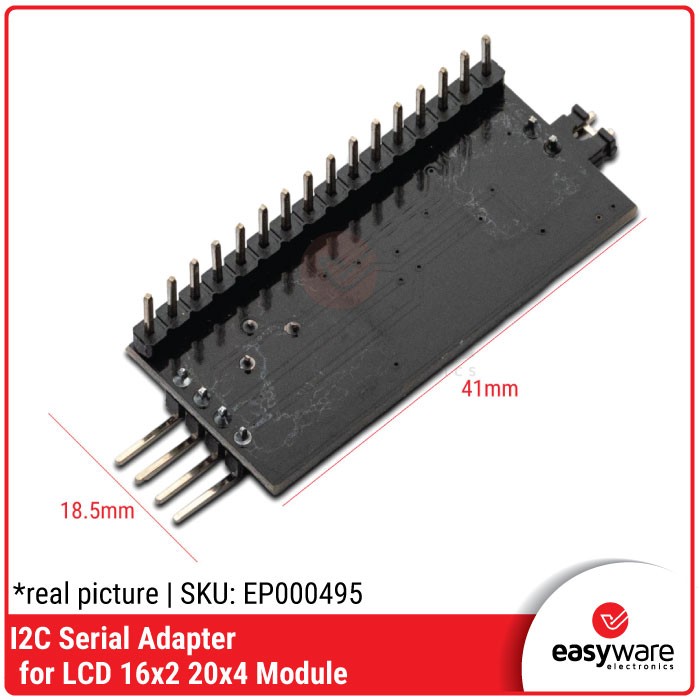

Modul IIC I2C Serial Interface LCD 1602A 2004A I2C LCD Module PCF8574

Halo #RekanEasyWare! 👋

Modul IIC I2C Serial Interface LCD 1602A 2004A PCF8574 merupakan modul adaptor yang mengubah antarmuka paralel LCD karakter menjadi komunikasi I2C (IIC). Modul ini sangat cocok digunakan pada LCD 1602A dan 2004A, sehingga hanya membutuhkan 2 pin data (SDA & SCL) dari mikrokontroler seperti Arduino, ESP32, ESP8266, STM32, maupun Raspberry Pi.

Deskripsi Produk

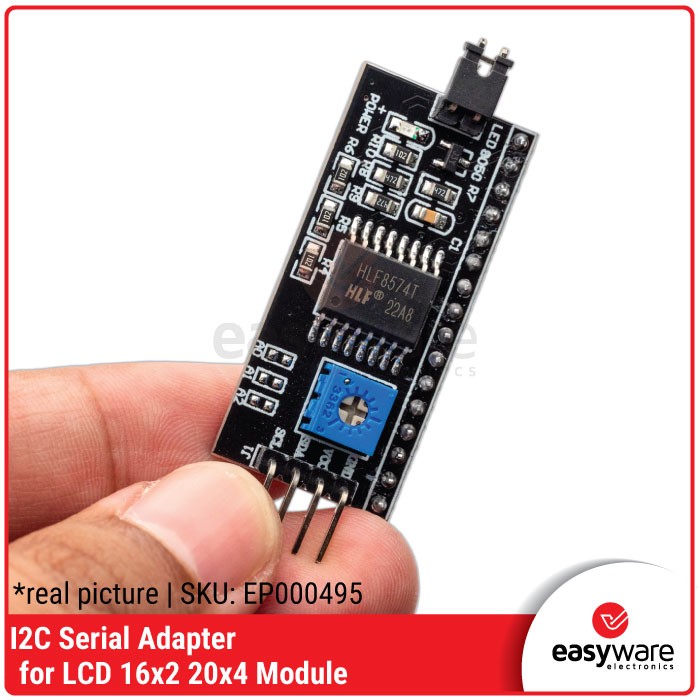

I2C LCD Module menggunakan IC PCF8574 sebagai I/O Expander yang mengubah komunikasi paralel LCD menjadi komunikasi serial I2C. Dengan modul ini, LCD karakter yang sebelumnya membutuhkan banyak pin dapat dikendalikan hanya menggunakan 4 koneksi, yaitu VCC, GND, SDA, dan SCL.

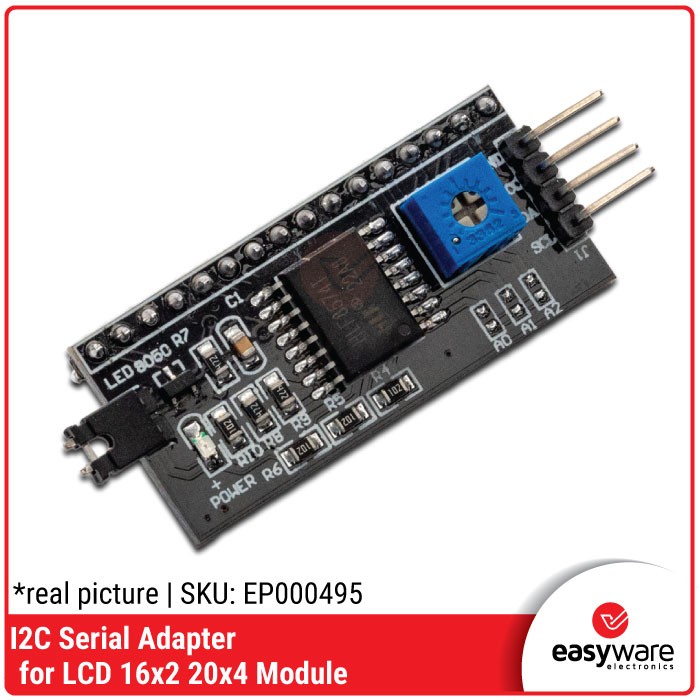

Modul telah dilengkapi dengan trimpot pengatur kontras sehingga tampilan karakter dapat disesuaikan dengan mudah. Selain itu, tersedia jumper backlight serta pad alamat I2C (A0, A1, A2) untuk mengubah alamat perangkat apabila menggunakan lebih dari satu LCD pada satu jalur I2C. Alamat bawaan umumnya adalah 0x27 atau 0x3F, tergantung versi modul.

Keuntungan Menggunakan Produk Ini

Menghemat Pin Mikrokontroler: Hanya memerlukan jalur SDA dan SCL, sehingga pin digital lainnya dapat digunakan untuk sensor atau modul lain.

Kompatibel dengan LCD 1602A & 2004A: Dapat dipasang langsung pada LCD karakter berbasis HD44780 tanpa modifikasi.

Mudah Digunakan: Kompatibel dengan library LiquidCrystal_I2C sehingga proses pemrograman menjadi lebih sederhana.

Fitur Utama

✅ PCF8574 I2C Interface: Mengubah komunikasi LCD paralel menjadi I2C hanya dengan dua jalur data. 📡

✅ Adjustable Contrast: Trimpot onboard untuk mengatur kontras tampilan LCD. 🔧

✅ Address Selectable: Mendukung pengaturan alamat I2C melalui pad A0, A1, dan A2 sehingga beberapa LCD dapat digunakan pada satu bus I2C. ⚙️

Spesifikasi Teknis Utama

• Tipe Produk: I2C LCD Interface Module
• IC Utama: PCF8574 / PCF8574A (tergantung batch produksi)
• Interface: I2C (IIC)
• Tegangan Operasi: 5V DC
• Kompatibilitas LCD:
  • LCD 1602A (16×2)
  • LCD 2004A (20×4)
  • LCD berbasis HD44780
• Pin Koneksi:
  • VCC
  • GND
  • SDA
  • SCL
• Pengaturan Kontras: Trimpot Onboard
• Pengaturan Alamat I2C: A0, A1, A2
• Alamat I2C Default: Umumnya 0x27 atau 0x3F (tergantung versi modul)
• Aplikasi: Arduino, ESP32, ESP8266, STM32, Raspberry Pi, Display Karakter, Sistem Monitoring, IoT, Robotika, dan DIY Elektronik
• Isi Paket: 1 PCS Modul IIC I2C Serial Interface LCD

Tips Pro Untuk #RekanEasyWare

⚠️ Periksa Alamat I2C Terlebih Dahulu: Jika LCD tidak menampilkan karakter, jalankan I2C Scanner untuk mengetahui alamat modul karena beberapa versi menggunakan alamat 0x27 atau 0x3F.

⚠️ Atur Kontras Menggunakan Trimpot: Bila layar terlihat kosong atau hanya menampilkan kotak hitam, putar trimpot perlahan hingga karakter muncul dengan jelas.

💡 Gunakan Library LiquidCrystal_I2C: Library ini mempermudah proses pemrograman LCD melalui antarmuka I2C dan didukung oleh sebagian besar platform mikrokontroler populer.
