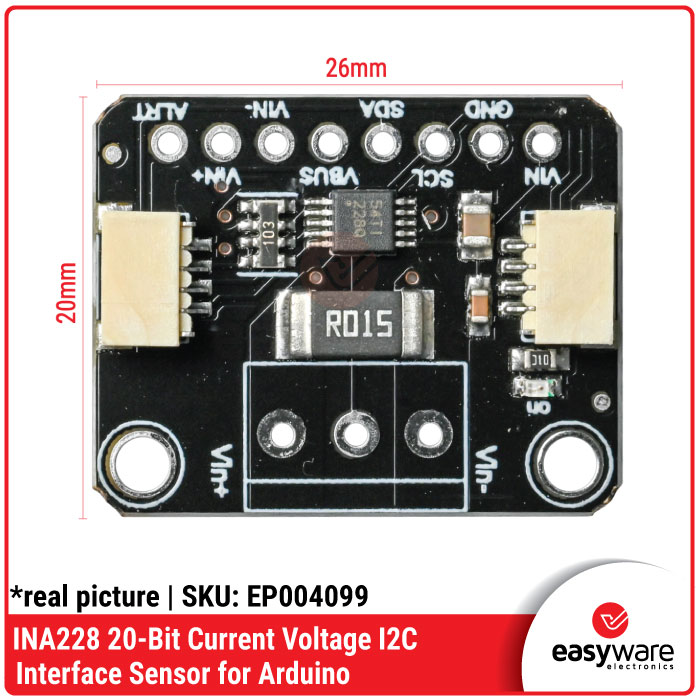

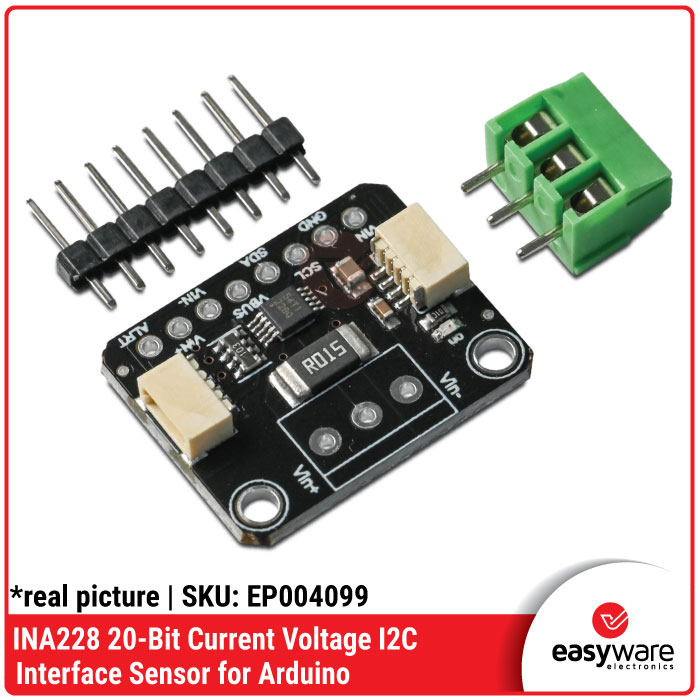

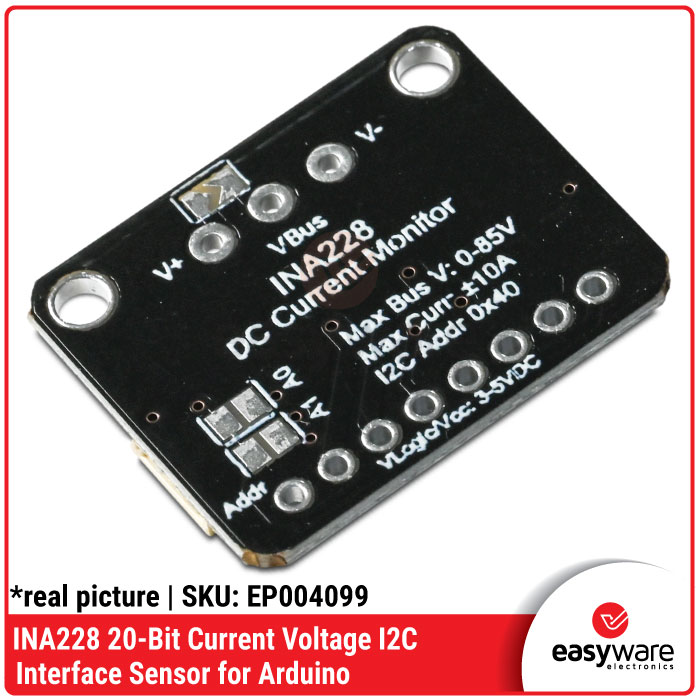

INA228 20-Bit INA 228 20 Current Voltage Power Monitor Sensor I2C Module

Deskripsi

Halo #RekanEasyWare! 👋

INA228 20-Bit Current Voltage Power Monitor Sensor I2C Module merupakan modul sensor pemantau arus, tegangan, daya, energi, dan charge dengan resolusi 20-bit berbasis IC Texas Instruments INA228. Modul ini menggunakan komunikasi I2C sehingga sangat cocok digunakan untuk Arduino, ESP32, ESP8266, STM32, Raspberry Pi, sistem baterai, power supply, charger, solar monitoring, dan berbagai proyek IoT maupun elektronika presisi.

Deskripsi Produk

INA228 adalah sensor monitoring daya berpresisi tinggi yang mampu mengukur tegangan bus hingga 85V, arus melalui resistor shunt, serta menghitung daya (Power), energi (Energy), dan muatan listrik (Charge) secara otomatis. IC ini menggunakan ADC Delta-Sigma 20-bit sehingga menghasilkan pengukuran dengan resolusi dan akurasi yang sangat tinggi.

Modul berkomunikasi melalui antarmuka I2C, sehingga hanya membutuhkan dua jalur komunikasi (SDA dan SCL). Selain itu, tersedia pin ALERT untuk memberikan notifikasi apabila nilai pengukuran melewati batas yang telah ditentukan.

INA228 banyak digunakan pada sistem monitoring baterai lithium, kendaraan listrik, panel surya, power supply DC, server, hingga berbagai aplikasi industri yang membutuhkan pengukuran konsumsi daya secara akurat.

Keuntungan Menggunakan Produk Ini

Pengukuran Sangat Presisi: ADC 20-bit memberikan hasil pengukuran arus dan tegangan dengan resolusi tinggi.

Monitoring Lengkap: Selain arus dan tegangan, modul juga dapat menghitung daya, energi, charge, dan suhu internal IC.

Komunikasi I2C: Mudah dihubungkan dengan berbagai mikrokontroler menggunakan hanya dua jalur data.

Fitur Utama

✅ 20-Bit Delta-Sigma ADC: Pengukuran arus dan tegangan dengan akurasi tinggi. 📊

✅ Bus Voltage hingga 85V: Cocok untuk berbagai aplikasi monitoring daya DC. ⚡

✅ I2C Interface: Komunikasi cepat dan mudah dengan Arduino, ESP32, STM32, maupun Raspberry Pi. 🔌

Spesifikasi Teknis Utama

• Tipe Produk: Current / Voltage / Power Monitor Module
• IC Utama: Texas Instruments INA228
• Resolusi ADC: 20-bit Delta-Sigma
• Interface Komunikasi: I2C
• Tegangan Supply Modul: 2.7V – 5.5V DC
• Tegangan Bus yang Dapat Diukur: 0V – 85V
• Pengukuran:
  • Arus (Current)
  • Tegangan (Voltage)
  • Daya (Power)
  • Energi (Energy)
  • Charge
  • Suhu Internal IC
• Alamat I2C: Dapat dikonfigurasi melalui pin A0 dan A1
• Pin Tambahan: ALERT
• Kompatibilitas:
  • Arduino
  • ESP32
  • ESP8266
  • STM32
  • Raspberry Pi
• Aplikasi:
  • Battery Monitoring
  • Solar Power Monitoring
  • DC Power Supply
  • Charger
  • IoT
  • Robotika
  • Sistem Industri
  • DIY Elektronik
• Isi Paket: 1 PCS INA228 Current Voltage Power Monitor Module

Tips Pro Untuk #RekanEasyWare

⚠️ Perhatikan Nilai Shunt Resistor: Akurasi pengukuran arus sangat dipengaruhi oleh nilai resistor shunt yang digunakan. Gunakan shunt yang sesuai dengan rentang arus aplikasi Anda.

⚠️ Gunakan Pull-up pada Jalur I2C Jika Diperlukan: Pastikan jalur SDA dan SCL memiliki resistor pull-up apabila modul atau mikrokontroler belum menyediakannya.

💡 Ideal untuk Monitoring Konsumsi Daya: INA228 sangat cocok digunakan untuk memantau penggunaan daya pada baterai lithium, panel surya, UPS, charger, maupun sistem IoT yang membutuhkan data konsumsi energi secara real-time dan akurat.
