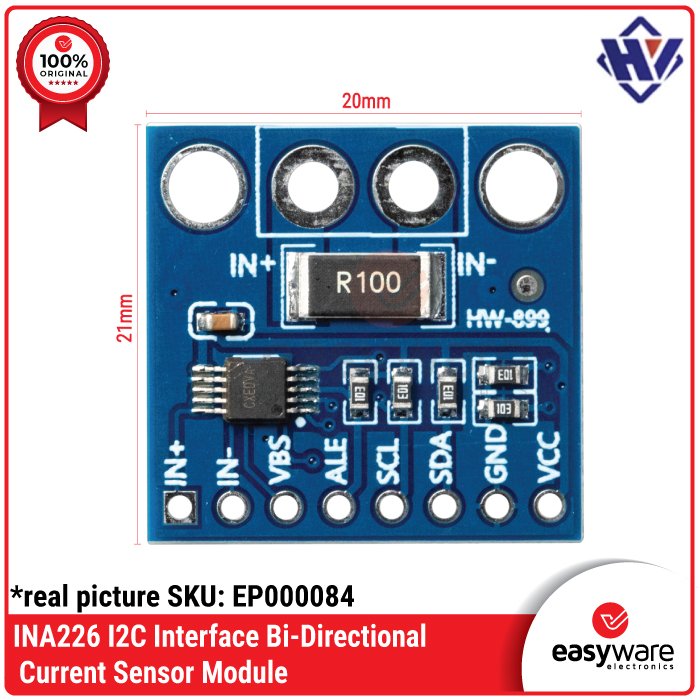

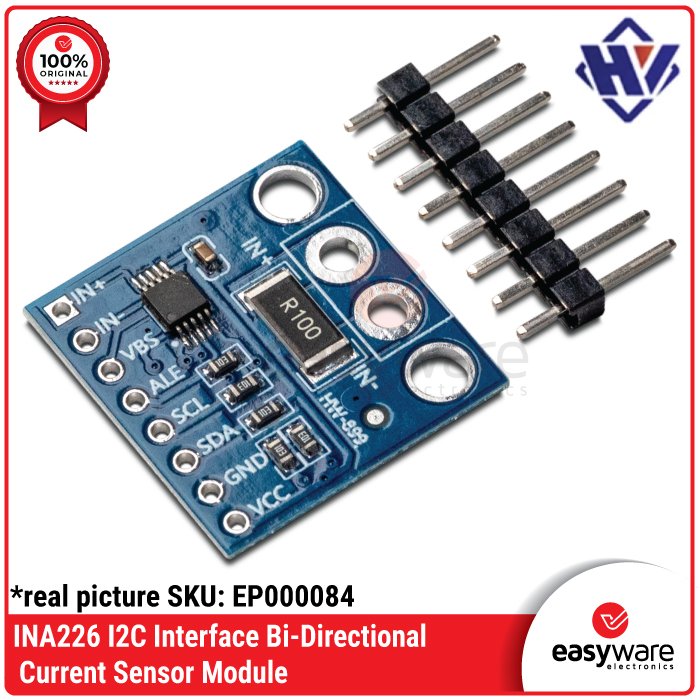

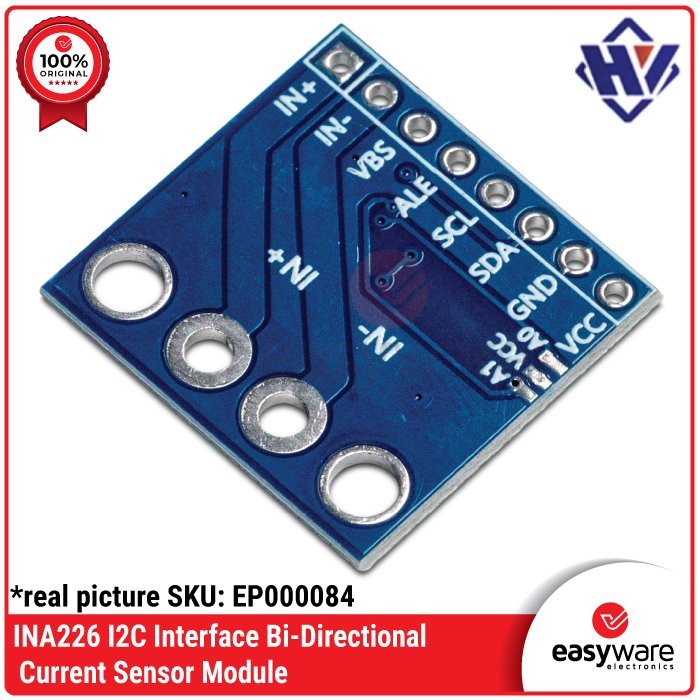

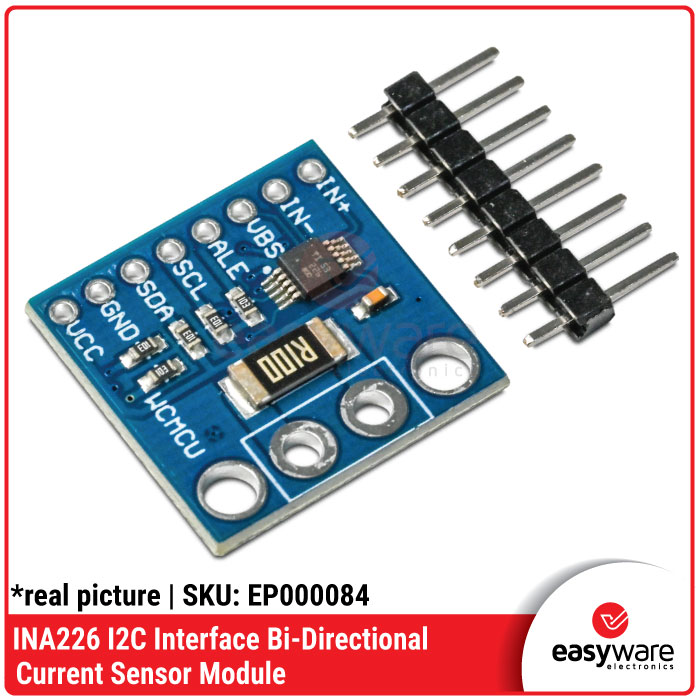

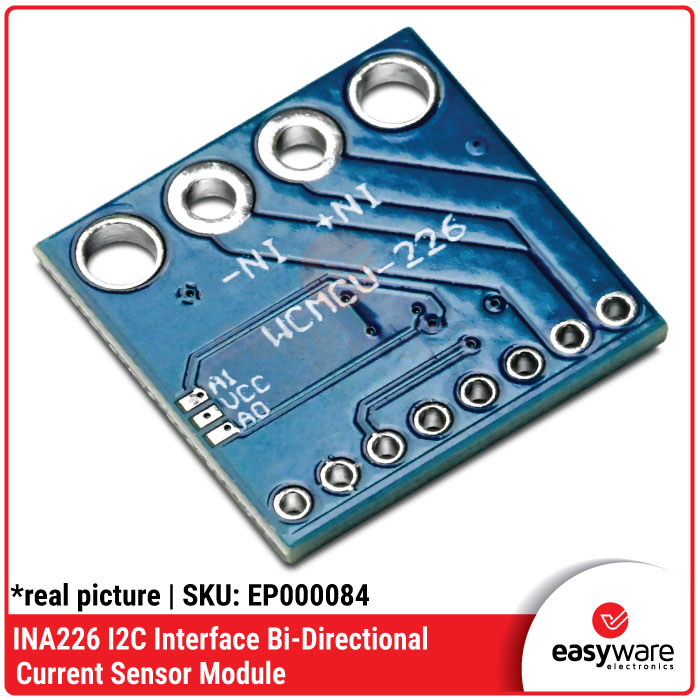

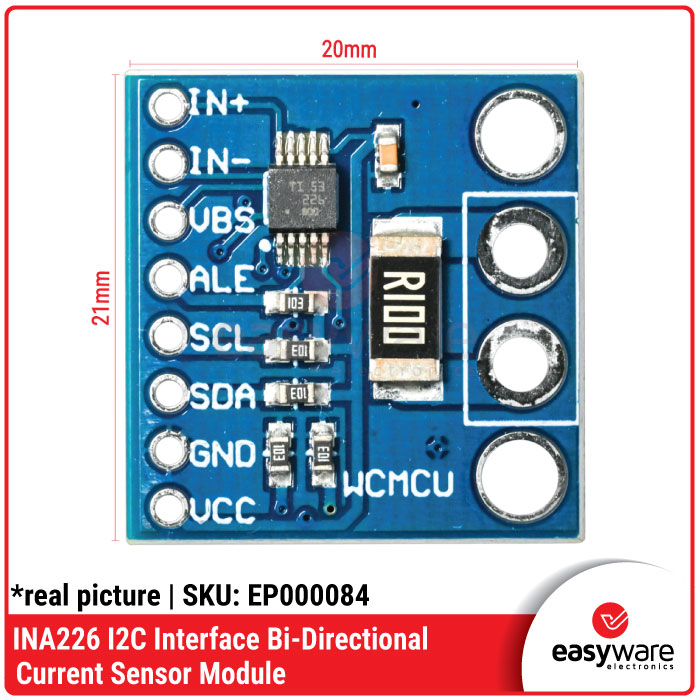

INA226 Bi-Directional Voltage Current Power Monitor Module – Sensor Arus INA226 16-Bit ADC High Accuracy

Deskripsi

Halo #RekanEasyWare! 👋

Butuh pemantauan daya yang jauh lebih akurat dibanding modul INA219 standar? Modul INA226 Bi-Directional Current Sensor adalah “Precision King” di kelasnya. Dengan 16-bit ADC, modul ini memiliki resolusi 16 kali lebih tinggi dibandingkan INA219, menjadikannya pilihan utama untuk proyek yang membutuhkan data arus, tegangan, dan daya yang sangat stabil dan presisi. 🚀

Kenapa INA226 Lebih Unggul?

INA226 tidak hanya membaca tegangan dan arus, tetapi juga memiliki mesin kalkulasi internal untuk menghitung daya (Watt) secara langsung. Fitur unggulannya adalah Averaging Engine yang bisa merata-ratakan hingga 1024 sampel secara otomatis. Ini sangat membantu untuk menghilangkan noise (gangguan) jika kamu memantau beban yang berdenyut seperti motor atau dimmer PWM. ⚡

Perbandingan Singkat: INA226 vs INA219

Fitur Unggulan untuk Maker & Engineer:

• ✅ Ultra-High Resolution: Mampu mendeteksi perubahan arus yang sangat kecil, cocok untuk battery grading atau pemantauan low-power sleep mode 🔍

• ✅ Alert Pin: Bisa diprogram untuk menjadi interupsi hardware (misal: kirim sinyal jika arus > 2A atau tegangan < 10V) 🚨

• ✅ Versatile Bus Voltage: Bisa memantau sistem 12V, 24V, hingga baterai Li-Ion 4S-8S tanpa perlu pembagi tegangan tambahan 🔋

• ✅ Bidirectional Sensing: Bisa membaca arus masuk (charging) maupun arus keluar (discharging) secara akurat 🔄

• ✅ Internal Multiplier: Melakukan perhitungan daya di dalam chip, sehingga tidak membebani performa mikrokontroler kamu 🧠

Spesifikasi Teknis:

• Chipset: Texas Instruments INA226 💎

• Rentang Tegangan Bus: 0V hingga 36V 🔋

• Tegangan Kerja (VCC): 2.7V – 5.5V (Aman untuk 3.3V & 5V) 📍

• Antarmuka: I2C / SMBus (Mendukung hingga 16 alamat berbeda) 📡

• Fungsi Monitoring: Arus (A), Tegangan (V), dan Daya (W) 📈

• Akurasi Tinggi: 0.1% Gain Error & 10μV Offset 🎯

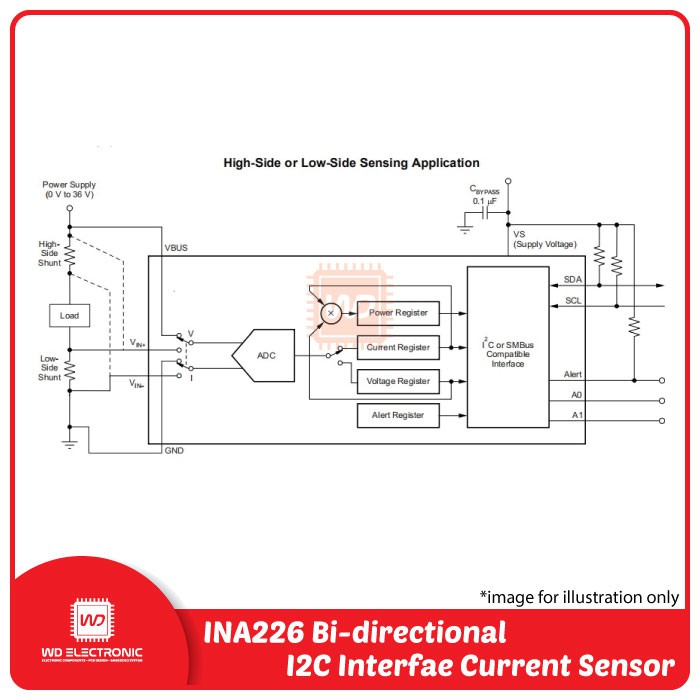

• Konfigurasi: High-Side atau Low-Side Sensing 🔄

Tips Pro Untuk #RekanEasyWare:

PENTING – Batasan Arus: Modul generik biasanya dilengkapi resistor shunt R100 (0.1 Ohm). Karena INA226 hanya bisa membaca tegangan shunt maksimal 81.92mV, maka arus maksimal yang bisa dibaca dengan resistor bawaan adalah sekitar 0.8A. Jika kamu butuh membaca arus hingga 10A atau lebih, kamu perlu mengganti resistor shunt dengan nilai yang lebih kecil (misal 0.01 Ohm atau 0.005 Ohm) atau menggunakan shunt eksternal! 💡
