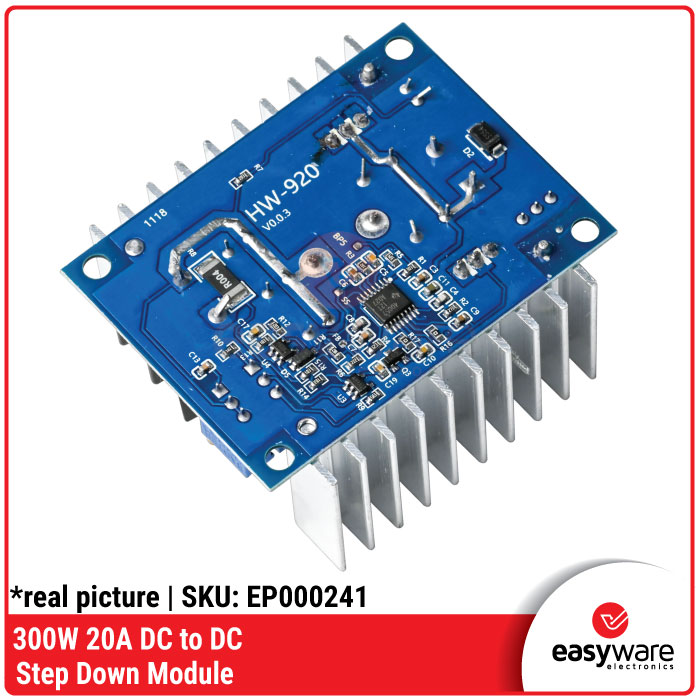

300W 20A Constant Current Adjustable Buck Converter Step-down DC to DC voltage module

Deskripsi

Halo #RekanEasyWare! 👋

Sedang merancang pengisi daya baterai (battery charger) berdaya besar untuk aki atau baterai lithium, membuat driver lampu LED berdaya tinggi, atau membutuhkan penurun tegangan arus searah (DC) yang sanggup menahan arus badak hingga 20 Ampere tanpa drop? 300W 20A Constant Current Adjustable Buck Converter ini adalah modul konverter tipe step-down kelas berat yang menawarkan kontrol daya mutakhir secara mandiri!

Deskripsi Produk

Modul Buck Converter 300W 20A adalah modul elektronik penurun tegangan DC-to-DC non-isolasi berdaya tinggi yang mengadopsi struktur topologi perbaikan sinkron (synchronous rectification). Dengan efisiensi konversi yang luar biasa tinggi (mencapai 96%), modul ini sanggup menerima tegangan masif dari catu daya utama hingga 40V DC dan menurunkannya secara stabil ke rentang 1.2V hingga 35V DC.

Kelebihan utama modul ini dibanding modul step-down biasa terletak pada fitur dual kontrolnya, yaitu Constant Voltage (CV) untuk mengatur batas tegangan dan Constant Current (CC) untuk mengunci batas arus maksimal hingga 20 Ampere. Fitur ganda ini membuatnya sangat aman digunakan sebagai sistem pengisian baterai (charging) maupun pencatu beban induktif/kapasitif yang rawan lonjakan arus awal.

Fitur Unggulan:

• ✅ Synchronous Rectification Technology: Menggunakan arsitektur transistor MOSFET internal khusus pengganti dioda penyearah standar. Desain ini meminimalisir rugi-rugi daya listrik menjadi panas (power dissipation), menghasilkan efisiensi konversi masif dan menjaga suhu modul tetap adem. 🚀

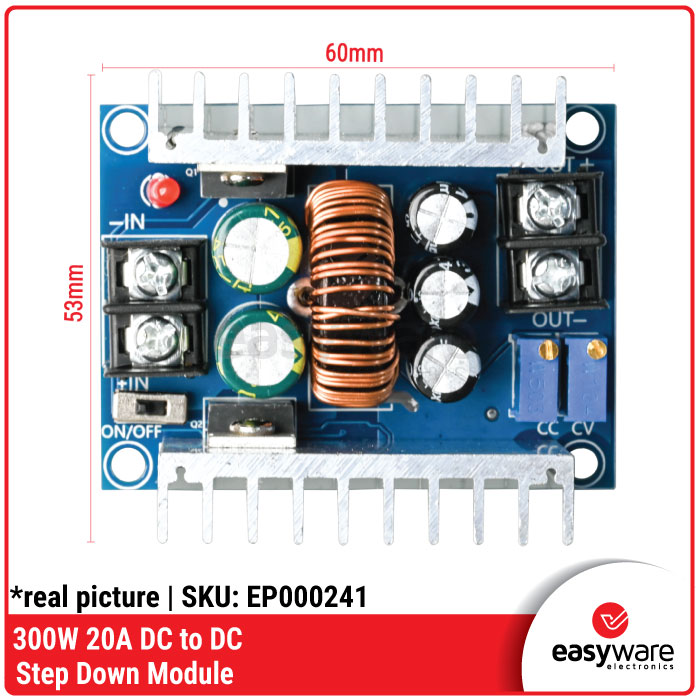

• ✅ Dual Trimpot Adjustment (CC & CV): Dilengkapi dua potensiometer presisi tipe multi-turn (bisa diputar hingga 25 kali putaran). Trimpot CV berfungsi untuk mengunci voltase output, sedangkan trimpot CC mengunci batas arus maksimal agar sirkuit terhindar dari beban berlebih (overload). ⚙️

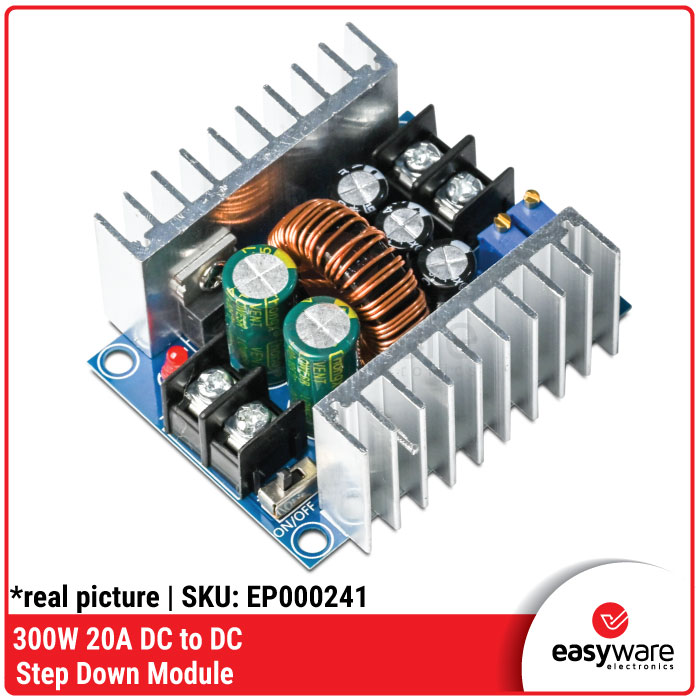

• ✅ Large Dual Aluminum Heatsink: Dilengkapi dua blok pendingin aluminium tebal di bagian bawah dan atas komponen utama, memastikan pembuangan suhu panas berjalan optimal selama modul bekerja memikul beban arus tinggi kontinu. 🛡️

• ✅ Big Terminal Block Blocks: Menggunakan terminal sekrup ukuran besar berkapasitas arus tinggi, memudahkan Anda memasang kabel berdiameter tebal (AWG 14 atau AWG 12) secara kokoh dan aman dari risiko meleleh. 🔌

Spesifikasi Teknis Utama:

• Tipe Perangkat: Non-isolated Step-down Module (Buck Converter) 💎

• Rentang Tegangan Input: DC 6 Volt hingga 40 Volt ⚡

• Rentang Tegangan Output: DC 1.2 Volt hingga 35 Volt (Adjustable secara linier) ⚡

• Batas Arus Output Maksimal: 20 Ampere (Disarankan menggunakan kipas tambahan jika arus kontinu melewati >15A) 📊

• Batas Daya Output Maksimal: Hingga 300 Watt 🔋

• Efisiensi Konversi Maksimal: $\approx 96\%$ (Semakin dekat jarak voltase input dan output, efisiensi semakin tinggi) 📉

• Riak Gelombang (Output Ripple): Ultra rendah $\le 50\text{ mV}$ 📊

• Aplikasi Utama: Driver LED High-Power, Solar Panel Regulator, Lab Power Supply DIY, BMS Charger Paket Baterai 🛠️

Tips Pro Untuk #RekanEasyWare:

• Cara Kalibrasi Fitur Constant Current (CC): Untuk mengatur batas arus maksimal (misalnya membatasi arus keluaran agar konstan hanya di 5A untuk mengecas baterai):

  1. Atur terlebih dahulu trimpot CV menggunakan obeng min sampai voltmeter menunjukkan tegangan target yang Anda inginkan.

  2. Putar trimpot CC berlawanan arah jarum jam sekitar 30 putaran penuh untuk meminimalisir arus ke batas terendah terlebih dahulu demi keamanan.

  3. Hubungkan kabel output modul ke multimeter digital pada mode Pengukuran Arus (Amperemeter 10A/20A) untuk membuat sirkuit hubung singkat (short circuit) buatan secara instan.

  4. Putar perlahan trimpot CC searah jarum jam sampai layar multimeter menunjukkan angka arus target Anda (misal 5.00A). Cabut multitester, dan modul siap digunakan mengecas baterai dengan arus yang terkunci aman!

• ⚠️ Proteksi Input Jangan Sampai Terbalik: Modul konverter daya besar ini tidak dilengkapi dengan dioda proteksi polaritas terbalik pada terminal inputnya. Pastikan kabel Positif (+) dan Negatif (-) dari adaptor/aki sumber tidak tertukar saat dipasang ke terminal INPUT. Hubungan terbalik akan langsung menjebol chip kontroler MOSFET internal dalam sekejap! 💡
