Deskripsi

AS5600 Magnetic Encoder Module adalah sensor pengukur sudut (rotasi) absolut berbasis induksi magnetik. Modul ini mampu membaca posisi sudut dari 0 hingga 360 derajat dengan tingkat keakuratan sangat tinggi berkat resolusi 12-bit (4096 langkah). Karena menggunakan sistem magnetik tanpa gesekan mekanik, sensor ini kebal terhadap debu, kotoran, dan tidak akan mengalami keausan meskipun diputar terus-menerus.

Sangat ideal untuk diaplikasikan pada proyek robotika (seperti mendeteksi sendi lengan robot), sistem kontrol motor gimbal, steering (kemudi mobil RC), atau antarmuka kendali presisi lainnya yang membutuhkan pembacaan sudut akurat menggunakan mikrokontroler seperti Arduino, ESP32, atau STM32.

🔥 Fitur Unggulan

• Teknologi Tanpa Kontak (Contactless): Membaca sudut putaran menggunakan magnet eksternal, sehingga bebas dari masalah keausan (wear & tear) yang sering merusak potensiometer biasa.
• Presisi Super Tinggi (12-Bit): Menghasilkan 4096 titik bacaan dalam satu putaran penuh (360 derajat), memberikan tingkat akurasi pembacaan sudut hingga ±0,087 derajat per langkah.
• Beragam Pilihan Output: Mendukung komunikasi I2C untuk pembacaan digital yang presisi, serta pin OUT yang bisa dikonfigurasi untuk menghasilkan tegangan Analog atau sinyal PWM.
• Rentang Sudut yang Bisa Diprogram: Jika Anda tidak membutuhkan putaran penuh 360 derajat, rentang sudut maksimal dapat diprogram sesuai kebutuhan mekanik proyek Anda (misalnya dibatasi hanya 90 atau 180 derajat).
• Tegangan Fleksibel: Mendukung level logika tegangan 3.3V maupun 5V, sehingga aman untuk langsung dihubungkan ke hampir semua jenis development board.

⚙️ Spesifikasi Produk

• Chip Sensor Utama: AS5600
• Tegangan Operasional (VCC): 3.3V atau 5V DC
• Resolusi Pembacaan: 12-Bit (4096 Step per 360°)

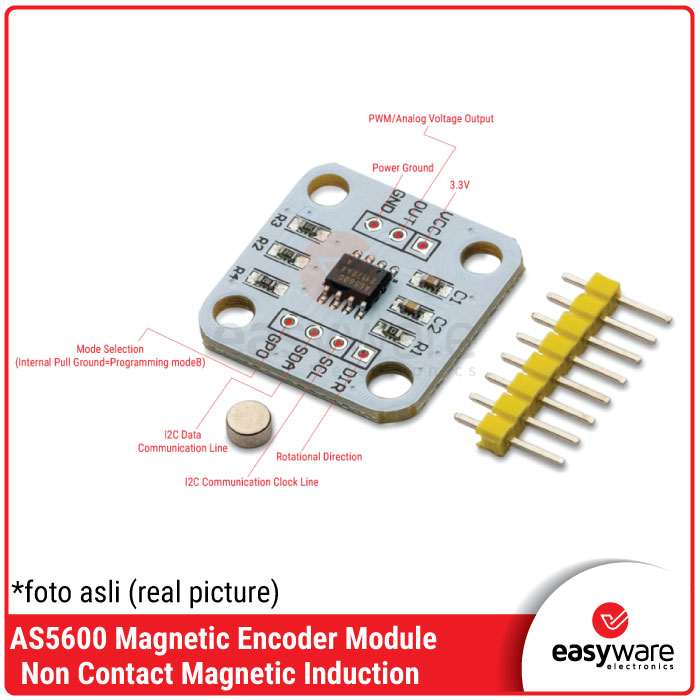

• Antarmuka Komunikasi: I2C (Pin SDA, SCL)
• Tipe Output Alternatif: Analog Voltage atau PWM (Pin OUT)
• Rentang Pengukuran Sudut: 0 – 360 Derajat (Dapat diprogram)
• Tipe Magnet yang Didukung: Diametrically Magnetized (Magnet dengan kutub Utara-Selatan berada di sisi samping/diameter, bukan atas-bawah)

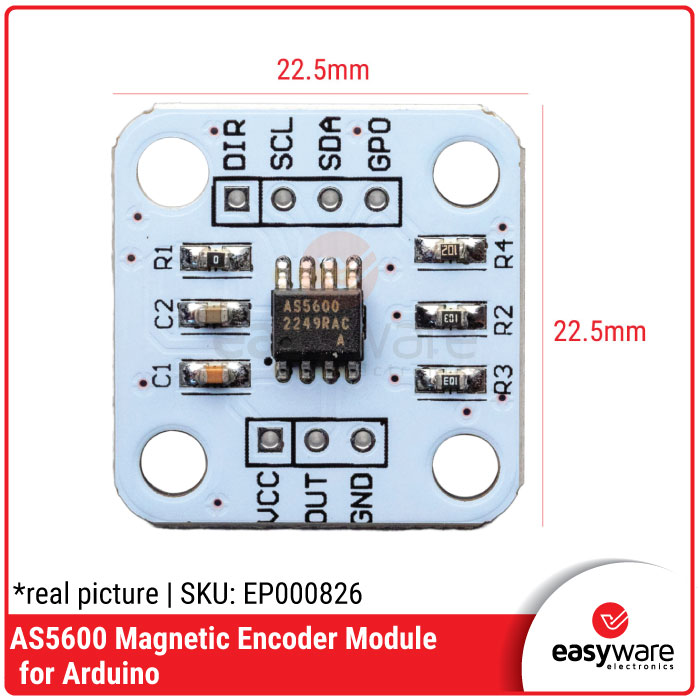

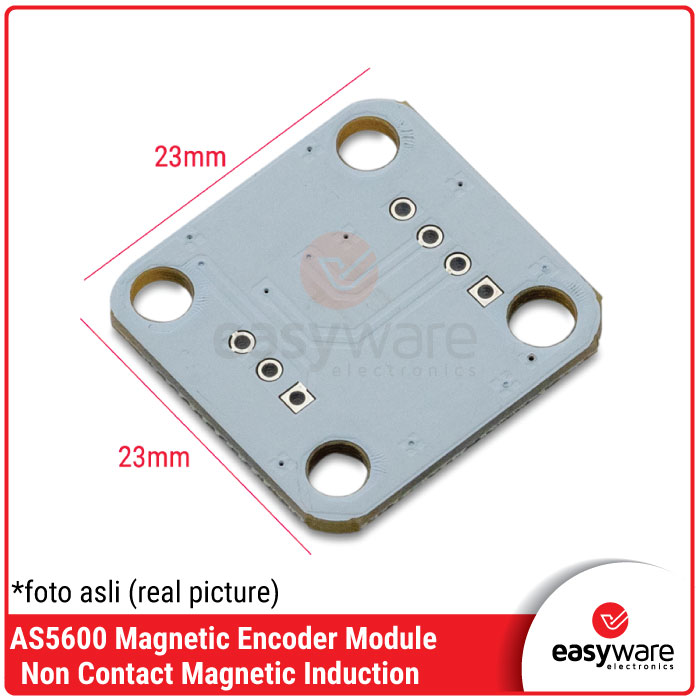

• Dimensi Board: ± 23 mm x 23 mm
• Lubang Mounting: Tersedia untuk baut/sekrup ukuran M3

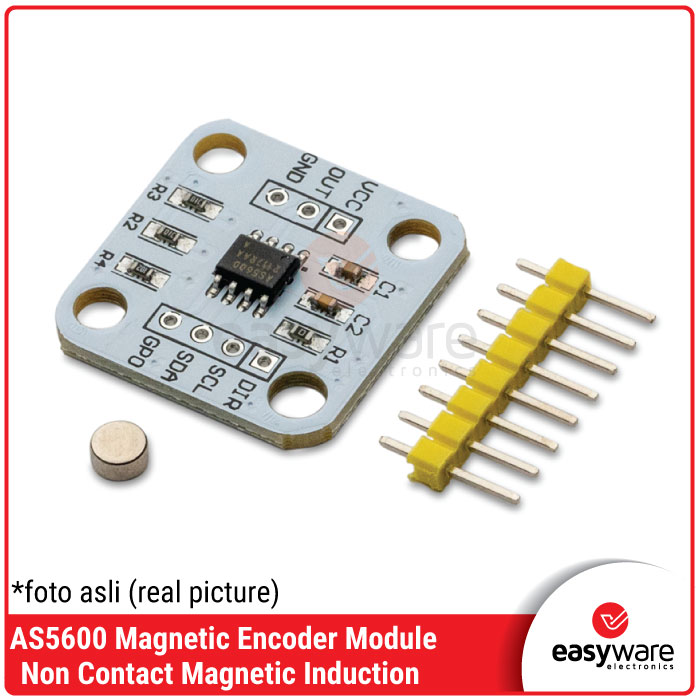

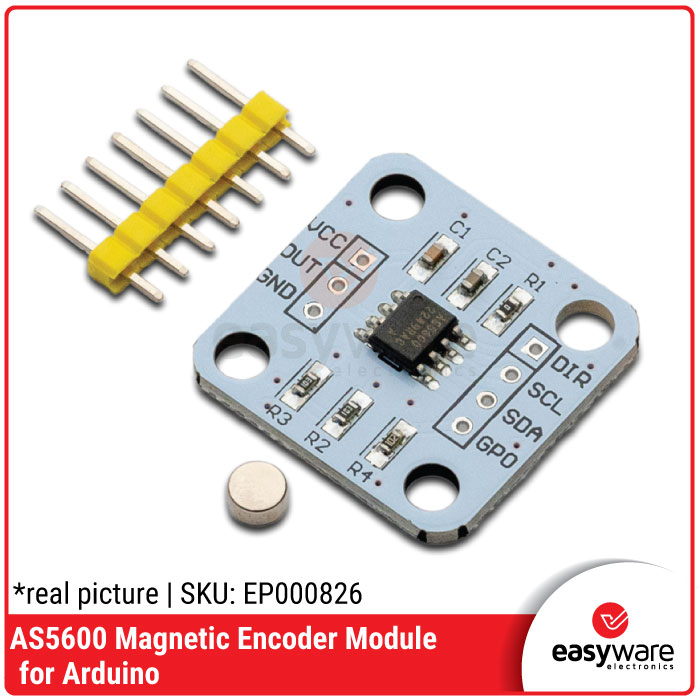

Catatan Pemasangan / Pembelian: Untuk dapat berfungsi, modul ini memerlukan magnet silinder dengan kutub diametrik (pastikan untuk mengecek apakah magnet sudah termasuk dalam paket penjualan). Magnet tersebut harus diposisikan melayang tepat di atas/bawah tengah chip AS5600 dengan celah sekitar 0.5 mm hingga 3 mm agar induksi magnetik terbaca dengan sempurna.
