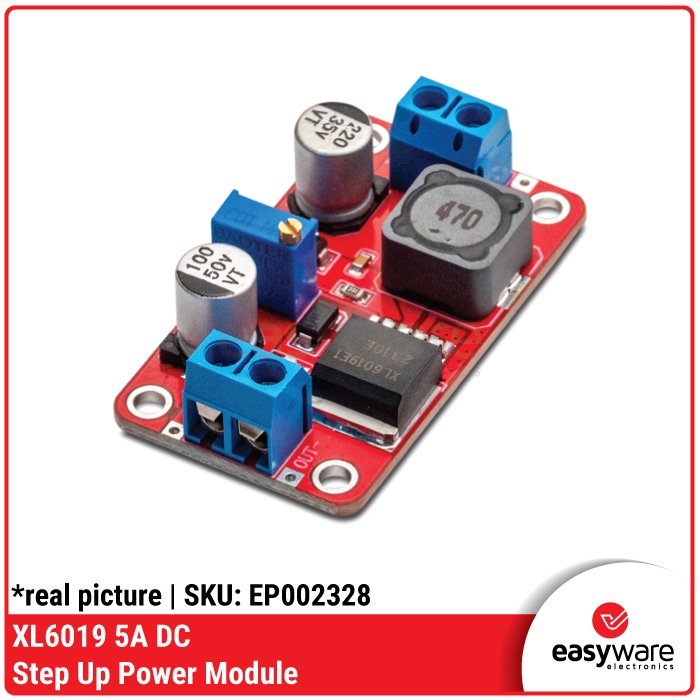

XL6019 5A DC-DC Step Up Power Module : Modul Peningkat Tegangan Power Supply Hingga 35V Efisien

Description

Halo #RekanEasyWare!

Pernahkah kamu menghadapi proyek elektronik yang butuh tegangan lebih tinggi dari sumber daya yang ada? Atau mungkin ingin power supply yang efisien dan andal? Jangan khawatir, karena XL6019 5A DC-DC Step Up Power Module hadir sebagai solusi tepat untuk semua kebutuhanmu!

Modul step-up (boost) converter ini dirancang khusus untuk meningkatkan tegangan input DC menjadi output DC yang lebih tinggi dan stabil. Dengan efisiensi konversi hingga 94% dan kemampuan arus output hingga 5 Ampere, XL6019 adalah pilihan ideal untuk berbagai aplikasi, mulai dari DIY hobiis hingga proyek profesional.

Spesifikasi Teknis :

• Chip Kontrol Utama: XL6019
• Tipe Konverter: DC-DC Step-Up (Boost Converter) / Non-isolated
• Tegangan Input: $3V-35VDC$ (beberapa sumber menyebutkan hingga $40V$, namun $35V$ adalah batas yang umum direkomendasikan untuk penggunaan stabil).
• Tegangan Output: $5V-40VDC$ (Dapat diatur melalui potensiometer onboard). Tegangan output harus selalu lebih tinggi dari tegangan input.
• Arus Output Maksimal: $5A$ (Disarankan $2.5A$ untuk penggunaan jangka panjang tanpa pendingin tambahan. Untuk arus di atas $3A$ atau daya output di atas $10W$, sangat disarankan menambahkan heatsink atau pendingin aktif).
• Efisiensi Konversi: Hingga $94\%$ (tergantung pada perbedaan tegangan input-output dan beban).
• Frekuensi Switching: $180kHz-220kHz$
• Ripple Output: $<100mV$ (semakin kecil, semakin stabil tegangan output)
• Regulasi Beban (Load Regulation): $\pm 0.5\%$
• Regulasi Tegangan (Voltage Regulation): $\pm 0.5\%$
• Suhu Operasi: −40∘C hingga +85∘C
• Fitur Proteksi Internal:
  • Proteksi Over-Temperature (Suhu Berlebih)
  • Proteksi Over-Current (Arus Berlebih)
  • Proteksi Reverse Polarity Input (Polaritas Terbalik pada Input – meskipun beberapa modul mungkin tidak memiliki ini, disarankan untuk selalu berhati-hati).

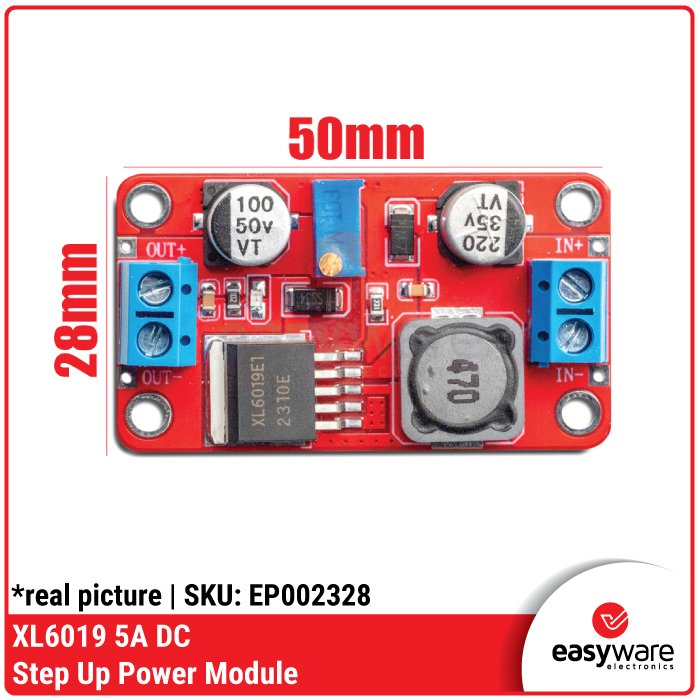

• Dimensi Modul (P x L x T): Sekitar $50mm\times 28mm\times 13mm$
• Berat: Sekitar $20$ gram
• Penyesuaian Output: Menggunakan potensiometer multi-turn onboard untuk pengaturan tegangan output yang presisi.

Catatan Penting:

• Perbedaan Tegangan (Voltage Differential): Untuk memastikan operasi yang stabil, disarankan agar tegangan output setidaknya $1.5V$ lebih tinggi dari tegangan input.
• Pendinginan: Jika Anda berencana menggunakan modul ini pada arus atau daya tinggi (misalnya di atas $2.5A$ atau $10W$), wajib menambahkan heatsink atau kipas pendingin untuk mencegah panas berlebih dan menjaga kinerja serta umur modul.
