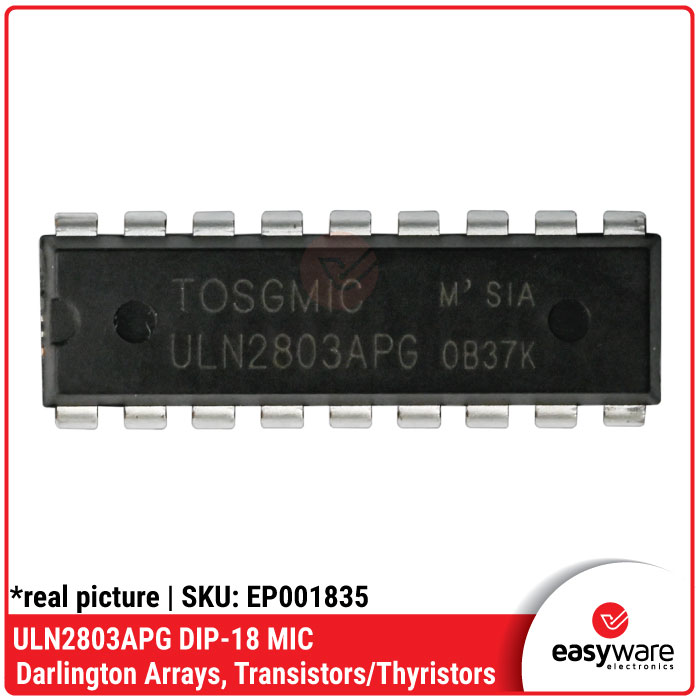

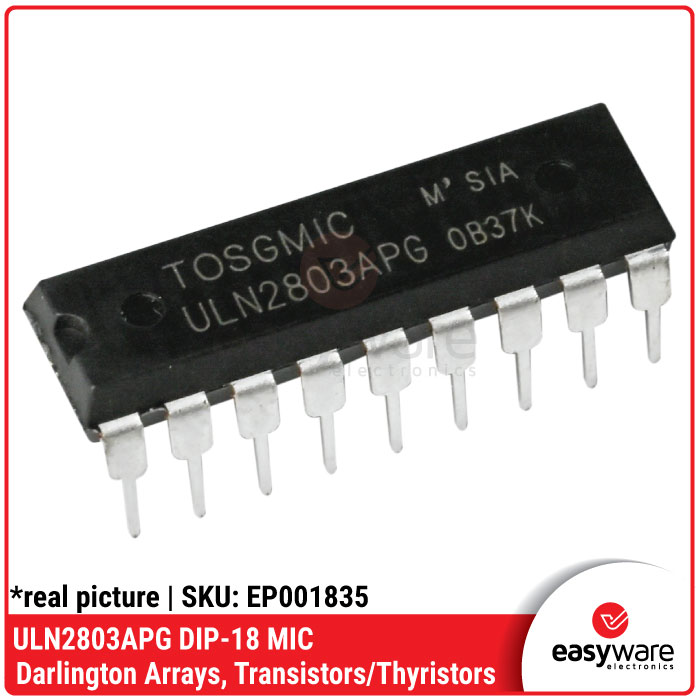

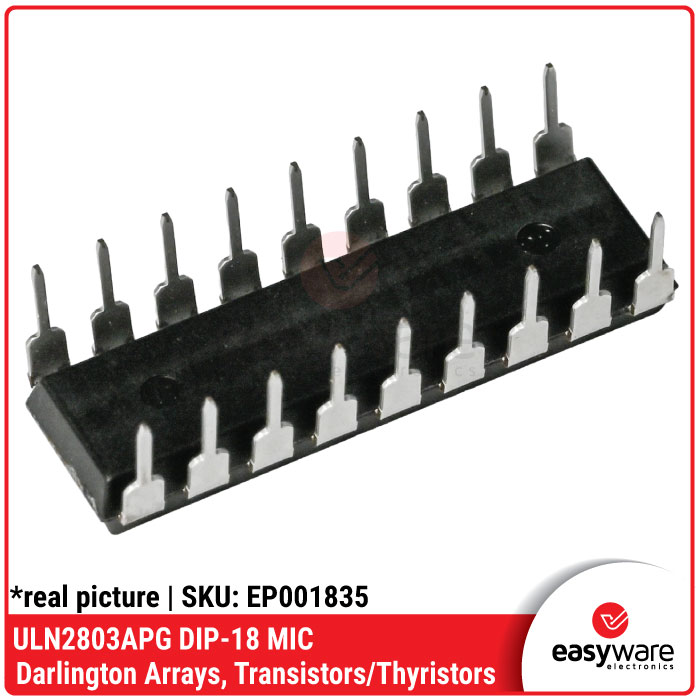

ULN2803APG DIP-18 ULN2803 ULN2803A Darlington Transistor Array

Deskripsi

Halo #RekanEasyWare! 👋

Sedang merancang sirkuit kendali multi-relay otomatis, mengendalikan motor stepper unipolar kecil, atau membutuhkan IC driver penggerak lampu LED matriks yang sanggup menjembatani pin I/O mikrokontroler berarus lemah menuju beban arus menengah? IC ULN2803APG DIP-18 Darlington Transistor Array orisinal ini adalah solusi chip terintegrasi andal untuk menyederhanakan layout papan sirkuit Anda!

Deskripsi Produk

IC ULN2803APG DIP-18 adalah komponen sirkuit terpadu (Integrated Circuit / IC) berwujud array transistor pasangan Darlington NPN sebanyak 8 saluran (8-channels) independen dalam satu kemasan bodi DIP-18. Diproduksi dengan standar kualitas tinggi, IC driver ini bertindak sebagai sakelar elektronik low-side berkinerja tinggi. Modul ini dirancang khusus agar dapat dipicu secara langsung oleh level logika sinyal digital digital digital bertegangan 5V (seperti TTL Arduino) untuk mengendalikan beban tegangan tinggi hingga 50V dengan kapasitas arus output hingga 500mA per saluran.

Keuntungan Menggunakan Produk Ini:

• Desain PCB Jauh Lebih Ringkas: Mengeliminasi kebutuhan puluhan komponen diskret eksternal. Struktur internalnya sudah menyertakan resistor basis 2.7k$\Omega$ bawaan di setiap input, sehingga kaki input bisa langsung dihubungkan ke pin mikro digital tanpa resistor tambahan.

• Terintegrasi Dioda Proteksi Beban Induktif: Setiap pasang transistor Darlington di dalam chip telah dilengkapi dengan dioda roda bebas (integrated clamp/flyback diodes). Ini berfungsi untuk meredam lonjakan arus kejut balik induktif dari koil relay atau dinamo motor secara aman.

• Mendukung Mode Paralel Arus Tinggi: Jika proyek Anda memerlukan arus gerak beban yang lebih besar dari 500mA, Anda bisa menggabungkan (paralel) dua atau lebih saluran input dan output secara bersamaan untuk melipatgandakan kapasitas arus output.

Fitur Unggulan:

• ✅ 8-Channel High-Current Capability: Mengemas delapan gerbang driver mandiri yang siap dioperasikan secara serempak untuk mengendalikan beban secara efisien. 🚀

• ✅ TTL/CMOS 5V Direct Compatible: Kompatibel penuh dengan standar tegangan logika mikrokontroler umum tanpa memerlukan IC level shifter tambahan. ⚙️

• ✅ Standard DIP-18 Through-Hole Package: Bentuk fisik kaki colok jarum standar yang sangat bersahabat untuk langsung dipasang pada papan eksperimen breadboard maupun soket IC IC DIP-18 laci komponen. 📐

Spesifikasi Teknis Utama:

• Tipe Perangkat: High-Voltage High-Current Darlington Transistor Array 💎

• Model Seri Kode: ULN2803APG Varian Series (Toshiba Standar) 🏷️

• Tipe Kemasan Bodi: DIP-18 (Dual In-line Package 18 Pin) 📏

• Jumlah Jalur Driver: 8 Channels Independen 📍

• Batas Tegangan Output Maksimal ($V_{CE}$): 50 Volt DC ⚡

• Kapasitas Arus Output Maksimal ($I_C$): 500 mA per Channel Kontinu 📊

• Resistor Input Basis Internal: 2.7 k$\Omega$ (Optimal untuk tegangan logika input 5V) 🔢

Tips Pro Untuk #RekanEasyWare:

• ⚠️ Jangan Lupa Sambungkan Pin COM untuk Beban Induktif! Saat Anda memanfaatkan IC ULN2803APG ini untuk menggerakkan beban induktif seperti kumparan koil Relay Songle atau motor DC, pastikan Anda selalu menghubungkan Pin 10 (COM) ke jalur tegangan Positif (+) beban Anda (misal ke jalur +5V atau +12V beban). Jika pin COM ini dibiarkan kosong, fungsi dioda proteksi internal di dalam chip tidak akan aktif, yang berisiko membuat transistor internal jebol akibat tegangan kejut balik saat relay dimatikan. Pin 9 (GND) juga wajib terhubung ke ground catu daya bersama (common ground).

• Manfaatkan Soket IC Saat Perakitan: Sangat disarankan untuk menyolder Soket IC DIP-18 terlebih dahulu ke papan PCB kustom toko kita daripada menyolder IC-nya langsung. Dengan menggunakan soket, proses penggantian chip jika terjadi kesalahan sirkuit atau korsleting saat tahap pengujian kodingan robotika dapat dilakukan secara instan tanpa perlu merusak jalur tembaga PCB akibat panas solder! 💡
