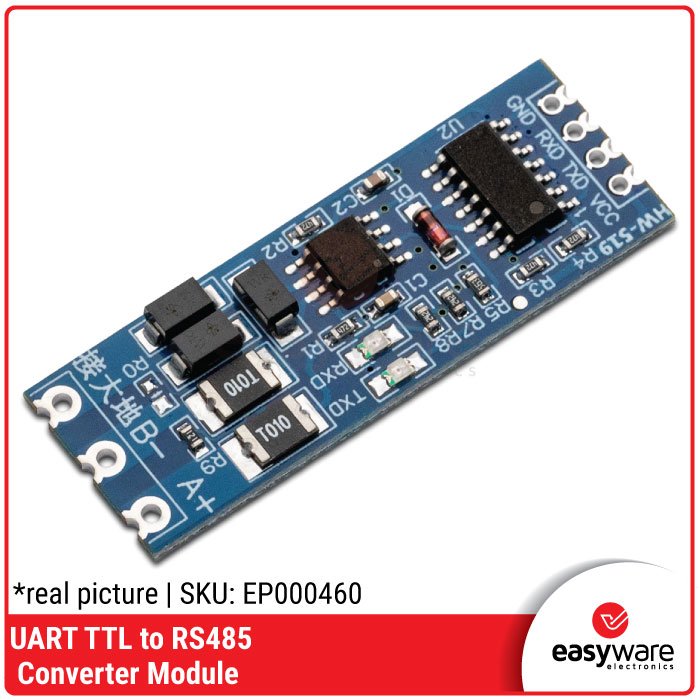

TTL ke RS485 Adapter with Auto Flow Control – Serial UART RS485 for Arduino ESP32

Deskripsi

Halo #RekanEasyWare! 👋

Lagi cari cara agar mikrokontroler kamu (Arduino, ESP32, atau PLC) bisa berkomunikasi jarak jauh tanpa takut gangguan noise? Kabel USB atau Serial biasa punya batasan jarak, tapi dengan UART TTL to RS485 Converter Module ini, kamu bisa mengirim data hingga jarak 1.2 kilometer! 🚀

Kenapa Modul RS485 Ini Wajib Punya?

Modul ini adalah “jembatan” tangguh yang mengubah sinyal TTL (level tegangan mikrokontroler) menjadi sinyal diferensial RS485 yang sangat tahan terhadap interferensi elektromagnetik:

• ⚡ Komunikasi Jarak Jauh: Mendukung pengiriman data hingga 1200 meter. Sangat ideal untuk proyek otomasi pabrik, kontrol lampu jalan, atau pemantauan sensor di area perkebunan yang luas.

• 💪 Fitur Auto-Direction (Automatic Flow Control): Ini fitur paling juaranya! Modul ini secara otomatis mengatur kapan harus mengirim (Transmit) dan kapan harus menerima (Receive). Kamu tidak perlu ribet mengatur pin RE/DE di coding Arduino kamu. Tinggal colok TX dan RX, langsung jalan!

• ✨ Proteksi Tingkat Tinggi: Dilengkapi dengan fitur Lighting Protection dan Anti-Jamming. Modul ini memiliki desain sirkuit yang melindungi mikrokontroler kamu dari lonjakan tegangan statis yang sering terjadi pada kabel panjang.

• 🔌 Kompatibilitas Tegangan Ganda: Bisa bekerja pada tegangan 3.3V maupun 5V. Jadi, aman banget disambungkan langsung ke Arduino (5V) atau ESP32/STM32 (3.3V) tanpa perlu tambahan logic level converter.

• 🛠 Standar Industri: Menggunakan terminal blok yang kokoh untuk penyambungan kabel RS485 (A dan B), sehingga koneksi kabel tetap kuat meskipun terkena getaran.

Modul ini ideal untuk:

• Komunikasi antar Mikrokontroler jarak jauh.

• Membaca data dari Sensor Industri/PLC via protokol Modbus.

• Sistem Smart Building (Kontrol AC, Lampu, Keamanan).

• Datalogger di area yang luas.

Fitur Unggulan:

• 🎯 RXD & TXD Indicator: Dilengkapi lampu LED indikator. Kamu bisa melihat langsung kapan data sedang dikirim atau diterima, memudahkan proses debugging.

• 📏 Desain Slim & Kompak: Mudah dipasang pada breadboard atau diselipkan di dalam box panel yang padat.

• 🛡️ Terminasi Resistor: Sudah dilengkapi resistor terminasi 120 Ohm untuk menjaga integritas sinyal pada ujung jalur kabel yang panjang.

• 🚀 High Speed Baudrate: Mendukung kecepatan transmisi data tinggi secara stabil tanpa kehilangan paket data.

Spesifikasi Teknis:

• Tegangan Kerja: DC 3.3V – 5V

• Sinyal Level: TTL Compatible (3.3V / 5V)

• Jarak Transmisi: Hingga 1200 Meter (pada baudrate rendah)

• Protokol: Half-Duplex (Auto-Switching)

• Suhu Operasional: -40°C s/d +85°C (Industrial Grade)

• Dimensi: ± 43mm x 15mm

Tips dari #RekanEasyWare: Untuk jarak di atas 500 meter, pastikan kamu menggunakan kabel Twisted Pair (seperti kabel UTP/LAN) untuk jalur A dan B agar data tetap bersih dan bebas dari gangguan induksi listrik sekitar.
