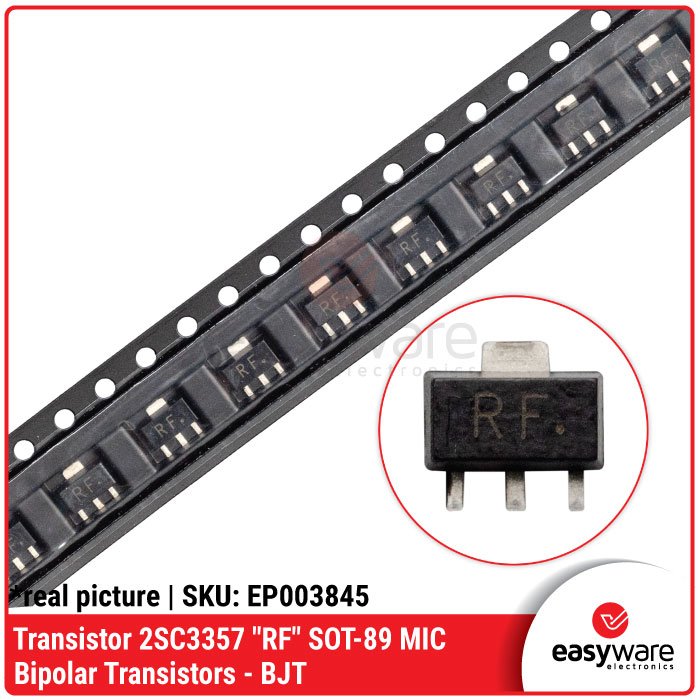

[10 PCS] Transistor 2SC3357 C3357 RF Transistor NPN RF BJT Low Noise High Gain SMD

Deskripsi

Halo #RekanEasyWare! 👋

Sedang merancang penguat sinyal radio antena (RF amplifier), memodifikasi osilator pemancar FM/VHF, atau memperbaiki modul telemetri nirkabel yang membutuhkan transistor dengan penguatan tinggi serta derau gangguan ultra rendah? Paket [10 PCS] Transistor 2SC3357 (C3357) RF NPN SOT-89 ini adalah pilihan komponen aktif premium performa tinggi untuk mengoptimalkan pengolahan frekuensi radio pada proyek Anda!

Deskripsi Produk

Transistor 2SC3357 SOT-89 RF NPN adalah transistor persimpangan bipolar (Bipolar Junction Transistor / BJT) tipe NPN yang dirancang khusus untuk aplikasi penguatan daya frekuensi tinggi (RF). Dikemas dalam bodi SMD SOT-89 yang kompak namun memiliki kemampuan disipasi panas yang baik, transistor orisinal ini menjadi standar wajib bagi para desainer sirkuit komunikasi nirkabel berkat karakteristik Low Noise (Derau Rendah) dan High Gain (Penguatan Tinggi) pada spektrum frekuensi hingga orde Gigahertz (GHz).

Keuntungan Menggunakan Produk Ini:

• Optimal untuk Frekuensi Tinggi (UHF/VHF Band): Memiliki frekuensi transisi (Transition Frequency / $f_T$) yang sangat tinggi, membuatnya sangat responsif dan efisien untuk mengolah sinyal radio tanpa kehilangan detail data akibat redaman frekuensi liar.

• Fitur Low Noise Angka Derau Minim: Menghasilkan tingkat kebisingan sinyal internal yang sangat rendah saat memperkuat gelombang mikro lemah, memastikan sinyal keluaran tetap bersih dari riak gangguan noise floor.

• Kemasan Paket Ekonomis Isi 10 PCS: Sangat menguntungkan untuk kebutuhan produksi massal kustom PCB, proyek riset laboratorium telekomunikasi, maupun sebagai stok cadangan esensial di meja kerja sirkuit Anda.

Fitur Unggulan:

• ✅ SOT-89 Surface Mount Footprint: Dimensi fisik bodi ringkas yang dilengkapi pelat logam pendingin kecil (collector tab) di bagian tengah, memastikan pembuangan panas berjalan stabil selama transistor aktif memancar. 📐

• ✅ High Power Gain Character: Memberikan efisiensi faktor penguatan daya linier yang mantap, sangat membantu memangkas kebutuhan tahapan penguat (amplifier stages) pada sirkuit RF. 🚀

• ✅ Silicon NPN Epitaxial Planar Tech: Dibuat menggunakan struktur silikon planar premium untuk menjamin nilai parameter kapasitansi internal antar kaki tetap rendah dan konstan. 💎

Spesifikasi Teknis Utama:

• Tipe Komponen: RF Small Signal NPN Transistor (BJT) 💎

• Kemasan Fisik (Package): SOT-89 (Surface Mount Device) 📐

• Toleransi Tegangan Maksimal Collector-Base ($V_{CBO}$): 20 Volt DC ⚡

• Toleransi Tegangan Maksimal Collector-Emitter ($V_{CEO}$): 12 Volt DC ⚡

• Arus Kolektor Maksimal Kontinu ($I_C$): 100 mA (0.1 Ampere) 📊

• Disipasi Daya Kolektor Maksimal ($P_C$): 400 mW (0.4 Watt) 🔋

• Kode Penanda Bodi (Marking Code): RE / RF / RH / RK (Sesuai klasifikasi penguatan) 🏷️

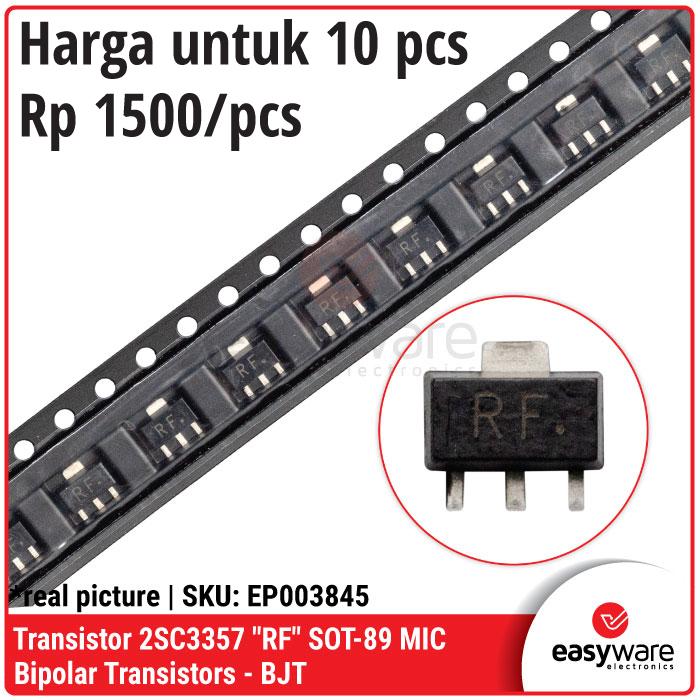

• Jumlah Isi Paket: 1 Strip isi 10 Pieces Transistor 📦

Tips Pro Untuk #RekanEasyWare:

• Perhatikan Susunan Kaki Pin SOT-89: Jangan sampai terbalik saat mendesain jalur PCB kustom toko kita atau melakukan penyolderan manual. Saat memandang transistor dengan bodi menghadap ke atas (dan tab logam pendingin berada di sisi atas), urutan kaki dari kiri ke kanan secara standar adalah Kaki 1: Emitter (E), Kaki 2 & Tab Tengah: Collector (C), dan Kaki 3: Base (B).

• Wajib Desain Jalur RF Pendek: Saat merancang tata letak sirkuit frekuensi tinggi menggunakan Transistor C3357 SMD ini, usahakan jalur tembaga dari komponen kapasitor kopling menuju kaki Base (B) dan Emitter (E) didesain sedekat dan sependek mungkin. Jalur kabel/PCB yang terlalu panjang pada frekuensi GHz bertindak sebagai antena parasit yang dapat memicu osilasi liar dan membuat sirkuit penguat menjadi tidak stabil!
