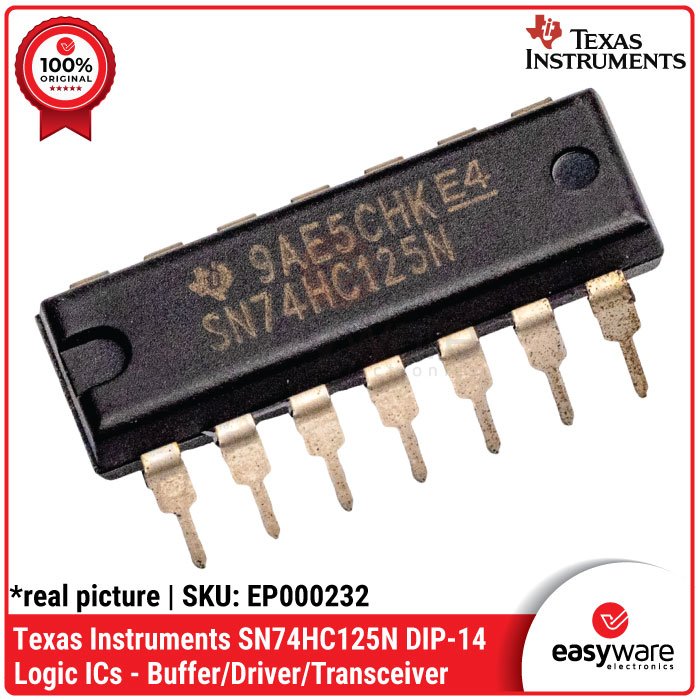

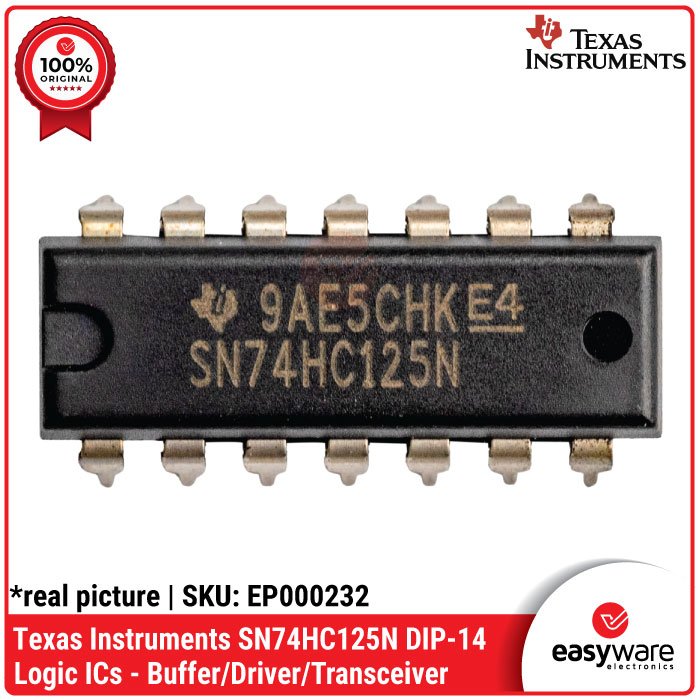

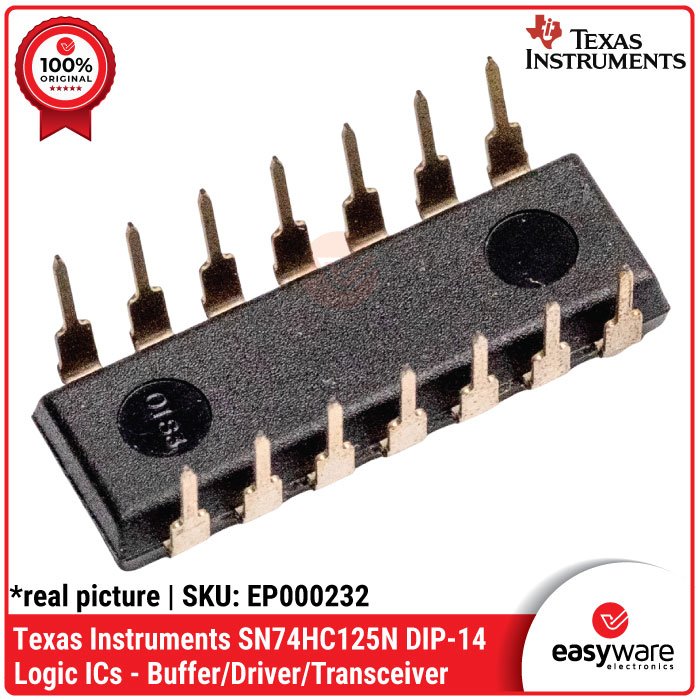

Texas Instruments SN74HC125N DIP-14 Quad Buffer 3-State – Original

Deskripsi

Halo #RekanEasyWare! 👋

Lagi butuh komponen untuk mengelola jalur data bus atau isolasi sinyal dalam proyek digital kamu? Texas Instruments SN74HC125N adalah IC quadruple bus buffer yang sangat handal untuk memastikan sinyal data kamu tetap bersih dan tidak saling bertabrakan pada jalur yang sama.

Deskripsi Produk

SN74HC125N adalah IC logika dari keluarga High-Speed CMOS (HC) yang berisi empat buah buffer independen dengan output 3-state. Dengan kemasan DIP-14, IC ini sangat mudah dipasang pada breadboard atau disolder langsung ke PCB proyek IoT maupun robotika kamu.

Kenapa Harus Pakai Produk Ini?

• Output 3-State: Memungkinkan kamu menghubungkan beberapa output ke jalur bus yang sama tanpa risiko korsleting, karena output bisa diatur ke kondisi high-impedance (terputus).

• Efisiensi Daya CMOS: Mengkonsumsi daya jauh lebih rendah dibandingkan seri LS (TTL) lama, namun tetap memiliki kecepatan yang tinggi.

• Kualitas Texas Instruments: Sebagai pemimpin industri semikonduktor, IC dari TI menjamin stabilitas performa dan durabilitas jangka panjang.

Fitur Unggulan:

• ✅ Independent Line Drivers: Setiap gate bekerja secara mandiri, memberikan fleksibilitas penuh dalam desain sirkuit. ⚙️

• ✅ Wide Operating Voltage: Bisa digunakan baik pada sistem 3.3V maupun 5V tanpa masalah. 🔌

• ✅ High Fan-out: Mampu menggerakkan hingga 10 beban LSTTL sekaligus secara stabil.

Spesifikasi Teknis Utama:

• Tipe Logika: Buffer, Non-Inverting 💎

• Tegangan Kerja: 2V hingga 6V DC ⚡

• Jumlah Kanal: 4 Channel Independen 📍

• Output Current: +/- 6mA pada 5V 🚀

• Propagation Delay: ~11ns (pada 5V) ⏱️

• Kemasan: DIP-14 (Through-Hole) 📏

Tips Pro Untuk #RekanEasyWare:

Ingat bahwa setiap kanal pada SN74HC125N aktif ketika pin Output Enable (OE) diberi logika LOW (0V). Jika kamu ingin output dalam kondisi high-impedance (mengambang/diskonek), berikan logika HIGH pada pin OE tersebut. Sangat disarankan memasang pull-up resistor pada pin OE agar kondisi output tetap aman saat mikrokontroler sedang melakukan proses booting. 💡
