SHARP PC410LENIP0F SOP-5 High Speed Logic Output Optocoupler Optoisolator SMD

Deskripsi

Halo #RekanEasyWare!

Membutuhkan optocoupler berkecepatan tinggi (high-speed) untuk isolasi sinyal digital pada rangkaian kontrol industri, driver motor, pemisah ground, atau komunikasi data? IC SHARP PC410LENIP0F dalam kemasan SOP-5 (3.6mm) adalah solusi high-speed isolator yang sangat andal dan presisi!

Deskripsi Produk

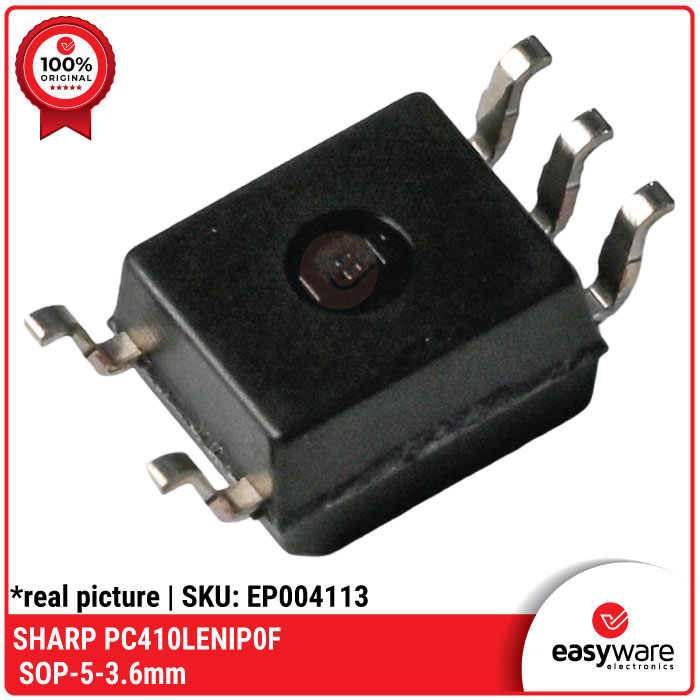

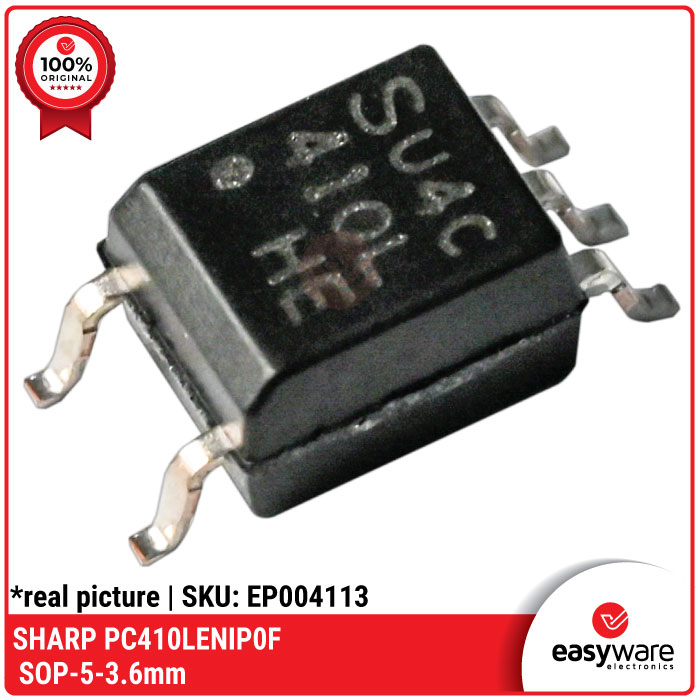

SHARP PC410LENIP0F adalah High Speed Photocoupler / Optocoupler berkinerja tinggi dengan output tipe OPIC (Optical Integrated Circuit / Logic Gate Output). Komponen ini menggabungkan dioda pemancar inframerah GaAs (LED Input) dan IC penerima (detector) internal yang responsif terhadap frekuensi tinggi.

Hadir dalam paket permukaan (Surface Mount / SMD) SOP-5 dengan ukuran bodi mini (3.6mm), IC ini bertugas memberikan isolasi listrik yang aman antara rangkaian tegangan rendah (seperti mikrokontroler Arduino, ESP32, STM32, PLC) dan rangkaian tegangan tinggi/berderau (noisy circuit), sambil mempertahankan kecepatan transmisi data hingga $10\text{ Mb/s}$.

Keuntungan Menggunakan Produk Ini:

• Kecepatan Transmisi High-Speed (10 Mb/s): Jauh lebih cepat dibanding optocoupler standar tipe PC817, sangat ideal untuk sinyal digital cepat, komunikasi data serial, maupun sinyal PWM frekuensi tinggi.

• Isolasi Logika & Keamanan Maksimal: Melindungi mikrokontroler dari lonjakan tegangan (spikes), interferensi induktif, dan masalah ground loop.

• Resistansi Gangguan Tinggi (High Noise Rejection): Dilengkapi fitur CMR (Common Mode Rejection) internal yang tinggi sehingga sinyal logika tetap stabil meskipun di lingkungan industri berderau listrik.

• Kemasan SOP-5 Ringkas: Ukuran footprint hemat tempat di PCB, sangat cocok untuk desain modul elektronik modern yang padat.

Fitur Utama:

• ✅ OPIC High-Speed Logic Output: Menggunakan detektor IC terintegrasi untuk kecepatan respon switching yang sangat cepat.

• ✅ High Isolation Voltage: Mampu menahan tegangan isolasi tinggi hingga $3.75\text{ kV}_{\text{rms}}$ antara sisi input dan output.

• ✅ TTL / LSTTL Compatible: Output dapat dihubungkan langsung ke level logika digital standar.

• ✅ Compact SOP-5 Package: Kemasan SMD mini dengan alur pitch standar industri.

Spesifikasi Teknis Utama:

• Tipe Komponen: High-Speed Photocoupler / Optocoupler

• Part Number DFRobot/Manufacturer: PC410LENIP0F / PC410

• Pabrikan: SHARP

• Tipe Output: Open-Collector / Logic Output (OPIC)

• Tipe Kemasan (Package): SOP-5 (Small Outline Package 5-Pin, Body Width 3.6mm)

• Tipe Pemasangan: Surface Mount Device (SMD/SMT)

• Jumlah Saluran (Channels): 1 Channel

• Kecepatan Transmisi Data (Data Rate): s/d $10\text{ Mb/s}$

• Tegangan Isolasi ($V_{\text{iso}}$): $3750\text{ V}_{\text{rms}}$

• Tegangan Operasional Output ($V_{\text{CC}}$): $4.5\text{ V}$ hingga $15\text{ V DC}$

• Arus Input LED ($I_{\text{F}}$): Normal $\approx 10\text{ mA} – 20\text{ mA}$

💡 Tips Pro Untuk #RekanEasyWare:

• Gunakan Resistor Pull-Up: Karena keluaran IC ini berjenis Open-Collector, Anda wajib menyertakan resistor pull-up (biasanya $330\,\Omega$ hingga $4.7\,\text{k}\Omega$ sesuai kecepatan sinyal) pada pin output ke jalur $V_{\text{CC}}$ agar logika HIGH dapat terbaca sempurna.

• Bypass Capacitor $0.1\,\mu\text{F}$: Pasang kapasitor keramik $0.1\,\mu\text{F}$ sedekat mungkin antara pin $V_{\text{CC}}$ dan GND pada IC untuk menjaga kestabilan daya pengondisi sinyal internal.

• Solder Flux & Tip Halus: Saat menyolder kemasan SOP-5 pada PCB, gunakan flux secukupnya dan ujung solder yang presisi agar tidak terjadi bridging (timah menempel antar pin).
