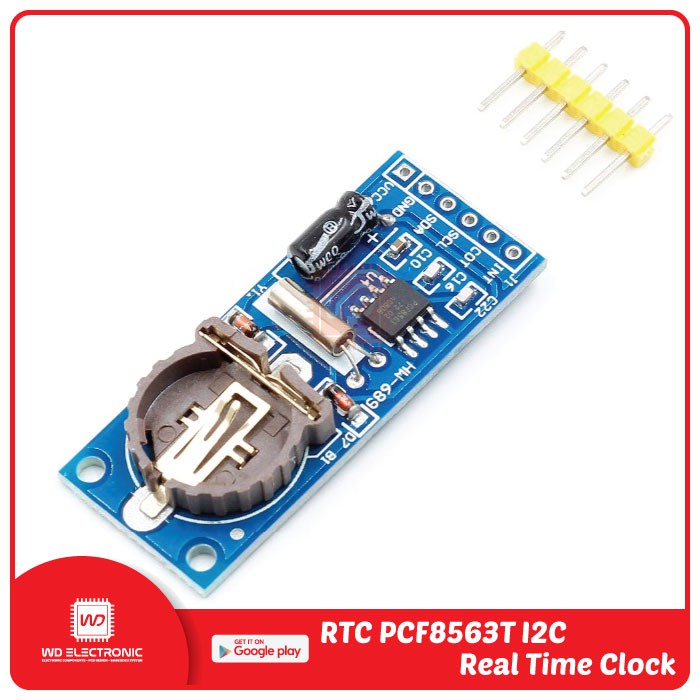

RTC PCF8563T I2C module board

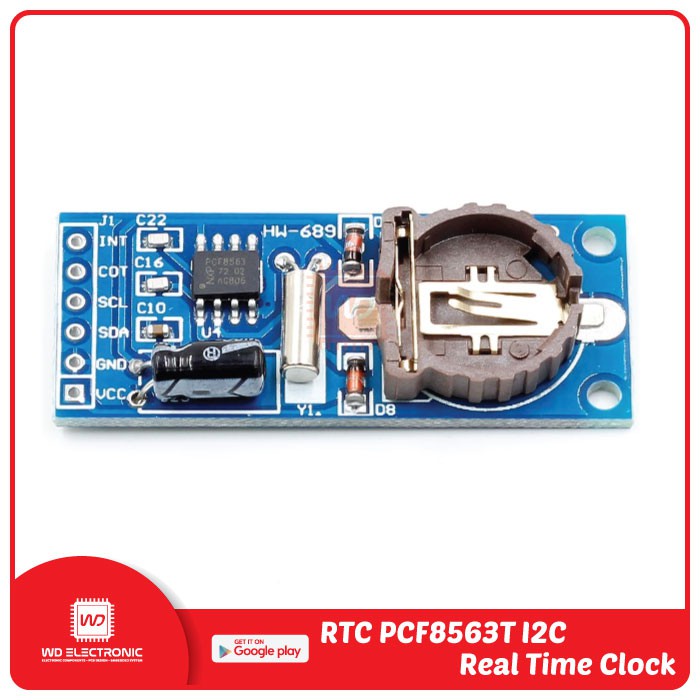

RTC PCF8563T I2C module board - Gambar 2

RTC PCF8563T I2C module board

5.01 terjual

Harga aslinya adalah: Rp20.000.Harga saat ini adalah: Rp18.000. -10%

Hi #RekanEasyWare …
EasyWare Part#: EP000744

FITUR :
– All that might be used is that in addition to the two required ports of SDA and SCL, the ints and COT that might be used are also cited.
– Spare battery: when the system is out of power, the backup battery will power PCF8563 chip, PCF8563 low power consumption, and ensure that the battery can be used for normal power supply for ten years.
– Crystal vibration: the new original original product crystal vibration, guaranteed the chip PCF8563 stable, accurate time.
– The advantage of the chip itself: in the actual project of the shop owner, a variety of clock chips have been applied, and it is 5.found that this chip of philips is the most stable, the most accurate and the lowest power consumption. Clock chips such as DS1302 are too weak to recommend PCF8563 clock chips.

PCF8563 main performance indicators:
– It can be powered by a spare battery
– Wide voltage range 1.0~ 5.5v
– Ultra low power consumption: a typical value of 0.25uA
– Through the I2C bus serial input/output
– The output frequency of the programmable clock is 32.768khz, 1024Hz, 32Hz, 1Hz.
– There are four alarm functions and timer functions
– It contains reset circuit, oscillator capacitance and power loss detection circuit
– To open the leakage interrupt output
– Read and write 400KHZ
– Right INT interrupt output (generally not available)
– Cotangent clock output terminal (usually not available)
– The SCL IIC clock interface is connected to the single chip computer IO port
– SDA IIC digital interface connected with single chip microcomputer IO port
– The GND module is externally connected
– VCC power interface external to 3.3v-5v

KELENGKAPAN :
– 1pcs RTC PCF8563T I2C module board

★ Dapat 18 poin dari pembelian ini Apa itu?

Stok: 7 tersedia
SKU: EP000744 Kategori:
Bagikan:

Deskripsi

Halo #RekanEasyWare! 👋

Sedang merancang sistem absensi, data-logger sensor, atau perangkat IoT yang membutuhkan pencatatan waktu (timestamping) super akurat dan sangat hemat daya? Modul RTC PCF8563T I2C Real Time Clock ini adalah pilihan modul jam digital premium berbasis CMOS industri yang bekerja secara independen bahkan saat mikrokontroler utama mati!

Deskripsi Produk

Modul RTC PCF8563T adalah modul jam dan kalender real-time berbasis chip NXP/Philips PCF8563T yang dikendalikan melalui komunikasi serial I2C-Bus kecepatan tinggi (hingga 400 Kbit/s). Menggunakan osilator eksternal kristal 32.768 kHz presisi tinggi, modul ini mampu menghitung data detik, menit, jam, hari, bulan, hingga tahun secara stabil. Dibandingkan dengan tipe lawas seperti DS1302, PCF8563 menawarkan konsumsi daya yang jauh lebih rendah dan ketahanan sistem yang jauh lebih stabil untuk penggunaan jangka panjang.

Keuntungan Menggunakan Produk Ini:

  • Konsumsi Daya Ultra-Rendah (Low Power): Hanya mengonsumsi arus sekitar 0.25µA pada tegangan 3.0V. Dengan baterai koin cadangan kecil (backup battery seperti CR1220), modul ini sanggup menjaga waktu tetap berjalan normal hingga bertahun-tahun tanpa suplai daya utama.

  • Rentang Tegangan Operasional Lebar: Chip internal dapat tetap menghitung data waktu pada rentang 1.0V hingga 5.5V DC, membuatnya sangat aman dan kompatibel dengan mikrokontroler bersistem 3.3V (seperti ESP32, STM32, Raspberry Pi) maupun sistem 5V (seperti Arduino UNO/Mega).

  • Fitur Tambahan Melimpah: Selain fungsi jam standar, modul ini sudah dilengkapi dengan 4 fungsi alarm, fungsi timer internal, sirkuit deteksi baterai lemah (power-loss detector), serta pin interupsi eksternal (open-drain interrupt).

Spesifikasi Teknis Utama:

  • Chip Utama: NXP PCF8563T (Industrial Grade CMOS) 💎

  • Protokol Komunikasi: I2C Serial Interface (Alamat I2C Standar: 0x51) 🔌

  • Kecepatan Bus I2C: Maksimal hingga 400 KHz 🚀

  • Format Data: BCD (Binary Coded Decimal) Format 📊

  • Output Frekuensi Programmable (CLKOUT): 32.768 kHz, 1.024 kHz, 32 Hz, dan 1 Hz 🔢

  • Pin Header Interface: VCC, GND, SDA, SCL, INT (Interrupt), CLKOUT 📍

  • Sirkuit Tambahan: Kapasitor osilator internal terintegrasi dan resistor pull-up I2C bawaan 🛡️

Tips Pro Untuk #RekanEasyWare:

Saat pertama kali memprogram modul ini menggunakan Arduino IDE atau ESP-IDF, gunakan perintah koding rtc.adjust() untuk menyinkronkan waktu modul dengan waktu di komputer kamu. Penting: Setelah waktu berhasil tersimpan, berikan tanda komentar (//) atau hapus baris perintah pengaturan waktu tersebut lalu unggah kembali (re-upload) kodinganmu. Jika tidak dihapus, RTC akan selalu ter-reset ke waktu kodingan yang lama setiap kali mikrokontroler kamu dinyalakan ulang atau mengalami mati lampu! 💡

Informasi Tambahan

Berat 5 gram
Dimensi 1 × 1 × 1 cm
