Halo #RekanEasyWare! 👋
Sedang merancang sirkuit sakelar otomatis untuk pompa air, memodifikasi modul kendali lampu rumah via IoT, atau membuat sakelar pengaman beban tinggi pada proyek mikrokontroler? Relay 5 Pin Songle Original Seri SRD dengan pilihan tegangan pemicu 3V, 5V, dan 12V DC ini adalah komponen sakelar elektromagnetik legendaris yang siap menjembatani kendali arus mikro digital menuju arus besar AC/DC secara aman!
Deskripsi Produk

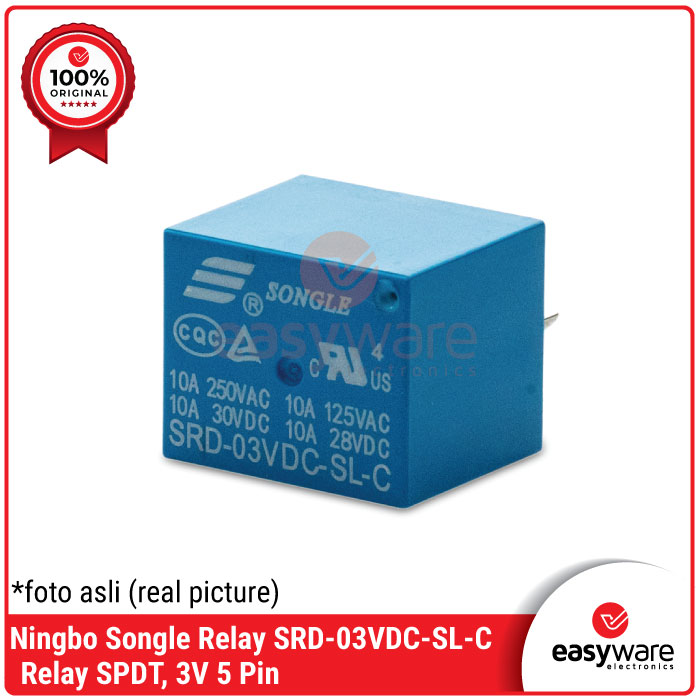

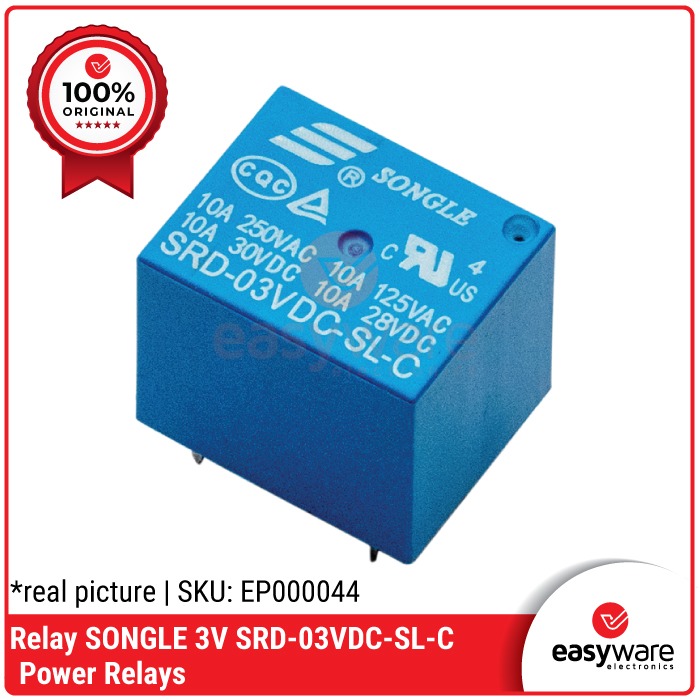

Relay Songle Original Seri SRD adalah sakelar elektromagnetik jenis SPDT (Single Pole Double Throw) industri dengan konfigurasi 5 Pin terminal yang sangat populer di dunia elektronika. Komponen ini berfungsi sebagai jembatan isolasi mekanis yang memisahkan sirkuit kendali berdaya rendah (mikrokontroler) dari rangkaian beban listrik berdaya besar. Mampu mengalirkan arus listrik AC hingga 10A pada 250V, relay ini hadir dalam tiga varian tegangan koil pemicu digital (trigger voltage) yang dapat Anda sesuaikan dengan arsitektur catu daya sistem Anda.
Keuntungan Menggunakan Produk Ini:
-

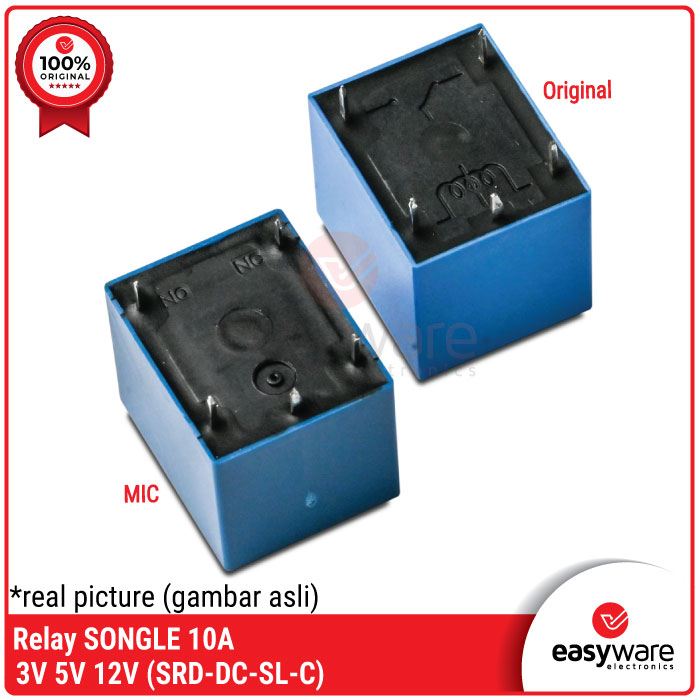

Jaminan Kualitas Songle Original: Kontak internal terbuat dari paduan logam berkualitas tinggi yang tahan terhadap percikan api akibat beban induktif, memastikan siklus hidup sakelar tahan lama hingga jutaan kali klik.
-
Isolasi Total Sirkuit (Optocoupler-Friendly): Memisahkan sirkuit AC tegangan tinggi (220V) dari sirkuit DC sensitif berkat sistem induksi medan magnet koil udara, menjamin keamanan absolut bagi chip mikrokontroler Anda.
-
Konfigurasi Kontak SPDT Fleksibilis: Menyediakan terminal NO (Normally Open) untuk sakelar tipe menyala saat dipicu, serta NC (Normally Closed) untuk tipe mati saat dipicu, mempermudah logika kustomisasi program.
Fitur Unggulan:
-
✅ Sealed Construction Design (SL-C): Casing plastik biru disegel rapat (tipe proteksi flux-proof) pelindung struktur internal dari korosi kelembapan udara luar dan debu lingkungan. 🛡️
-
✅ High Current Load Handling: Sanggup menahan hantaran beban tangguh hingga daya maksimal 10 Ampere pada tegangan listrik rumah tangga AC 250V maupun DC 30V. ⚡
-

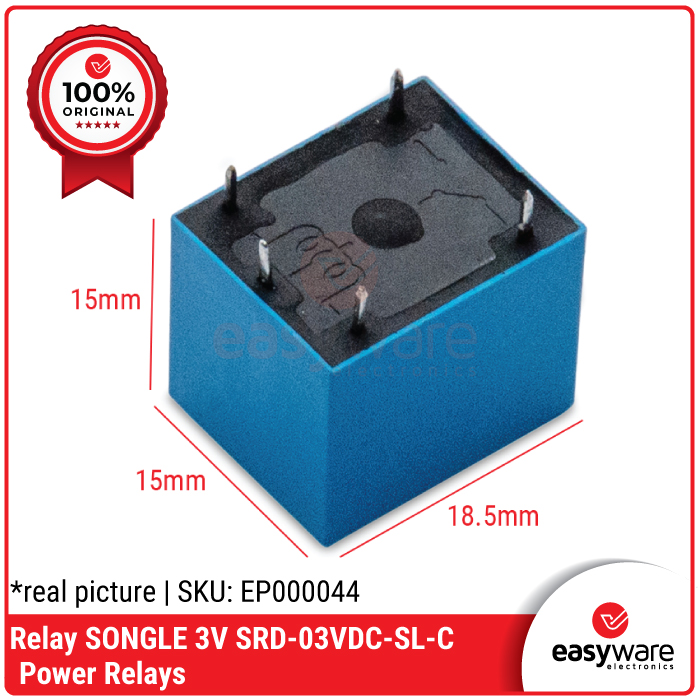

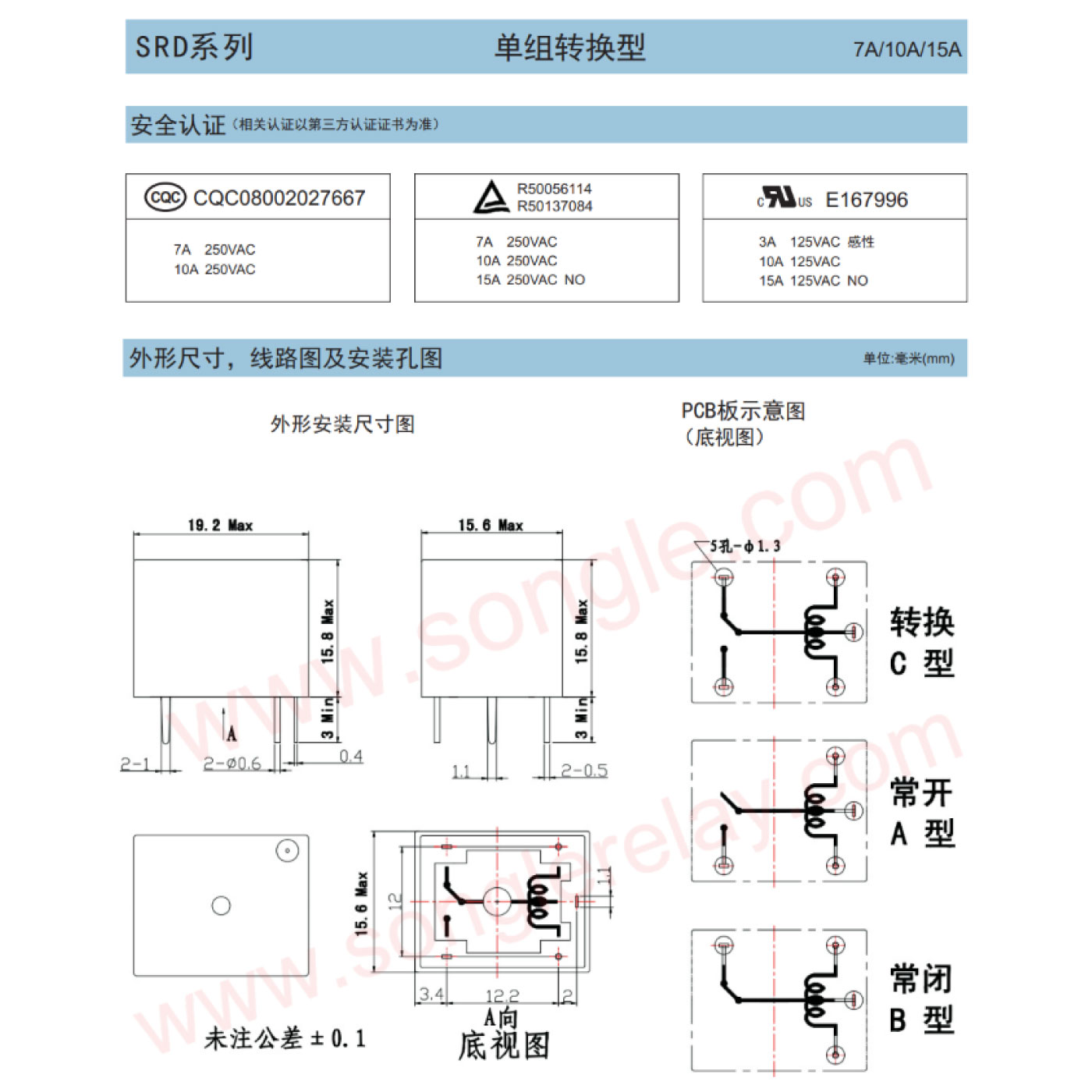

✅ Standard T73 PCB Layout Footprint: Susunan kaki 5-Pin aksial standar internasional yang sangat pas masuk ke lubang breadboard eksperimen maupun pembuatan layout PCB kustom. 📐

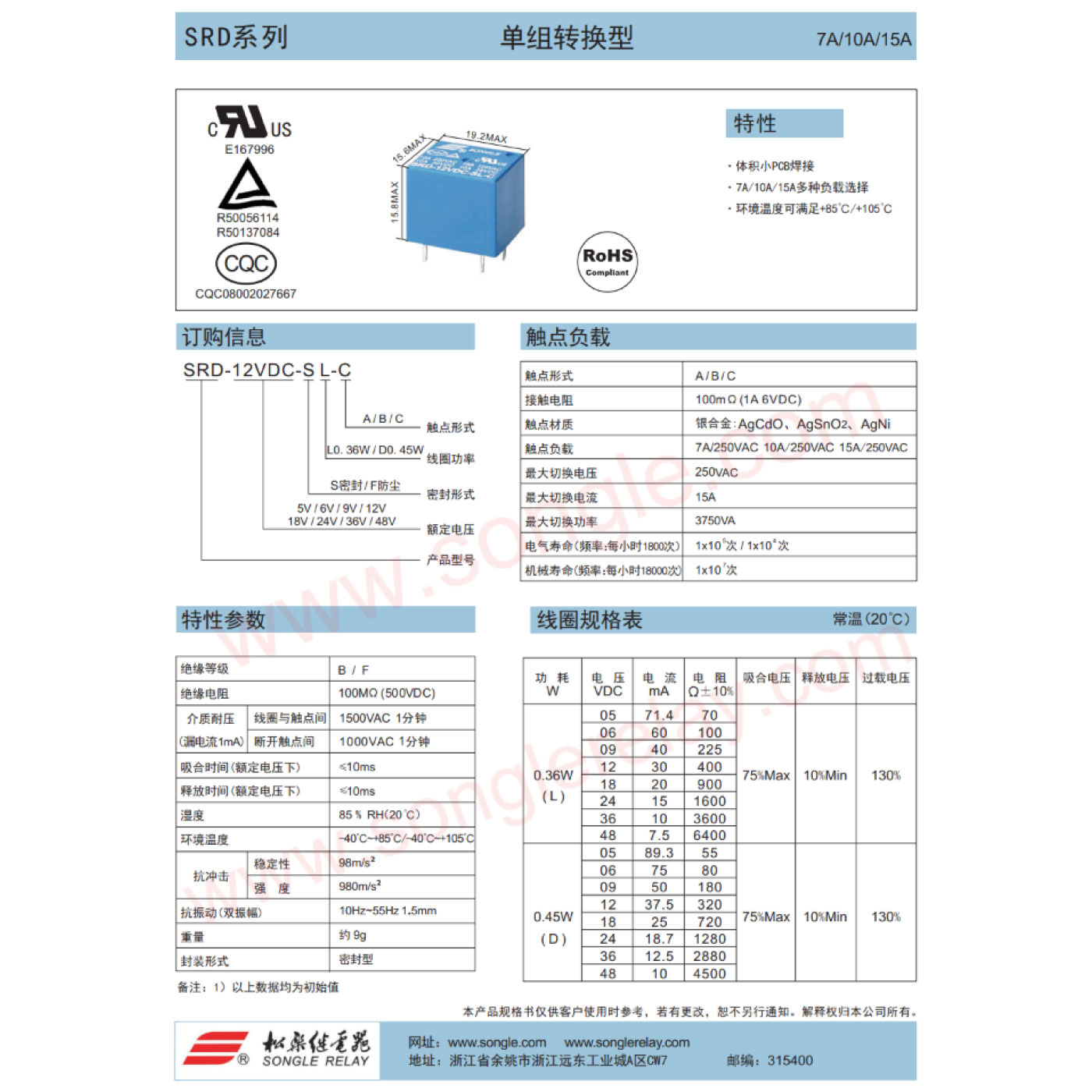

Spesifikasi Teknis Utama:
-
Merek Pabrikan Utama: Songle Electronic Original 💎
-
Model Seri Komponen: SRD-VDC-SL-C Series (T73 Style) 🏷️
-
Tipe Kontak Mekanis: SPDT (1 Form C: 1 Pin Common, 1 Pin NO, 1 Pin NC) 🔄
-
Kapasitas Beban Maksimal Kontak: 10A 250VAC / 10A 30VDC 📊
-

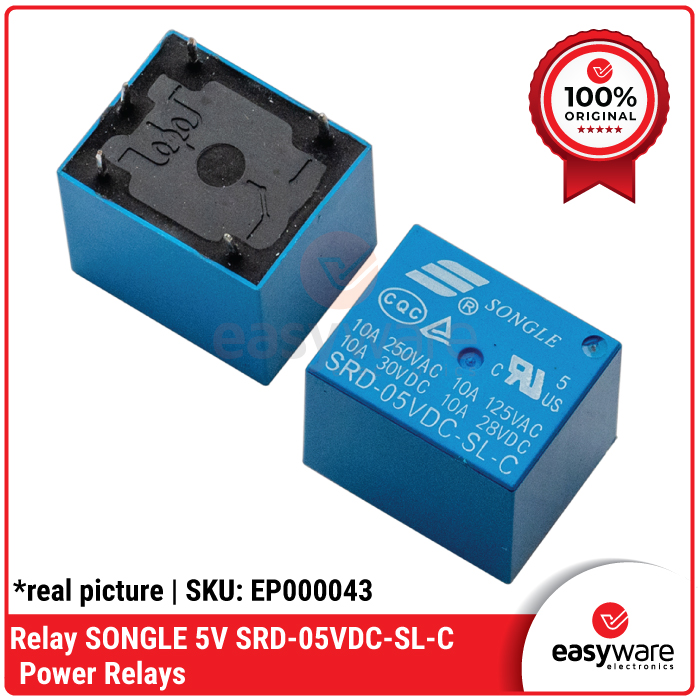

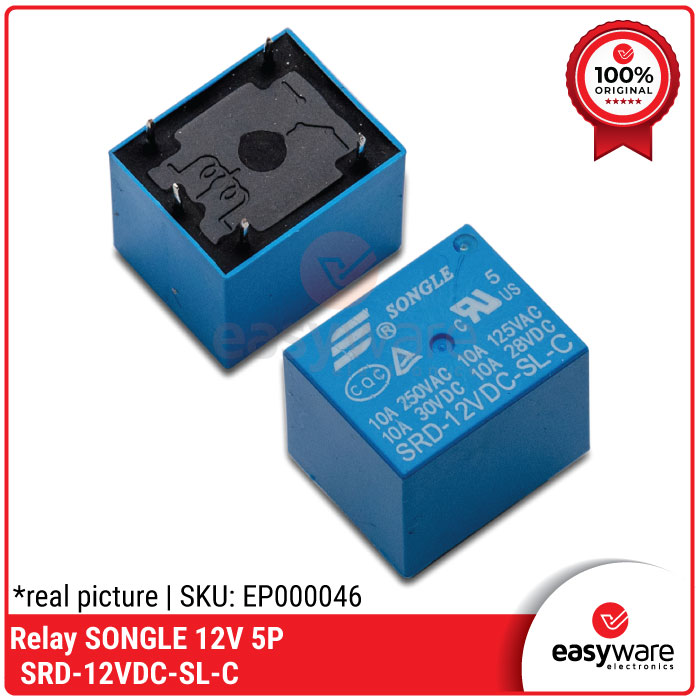

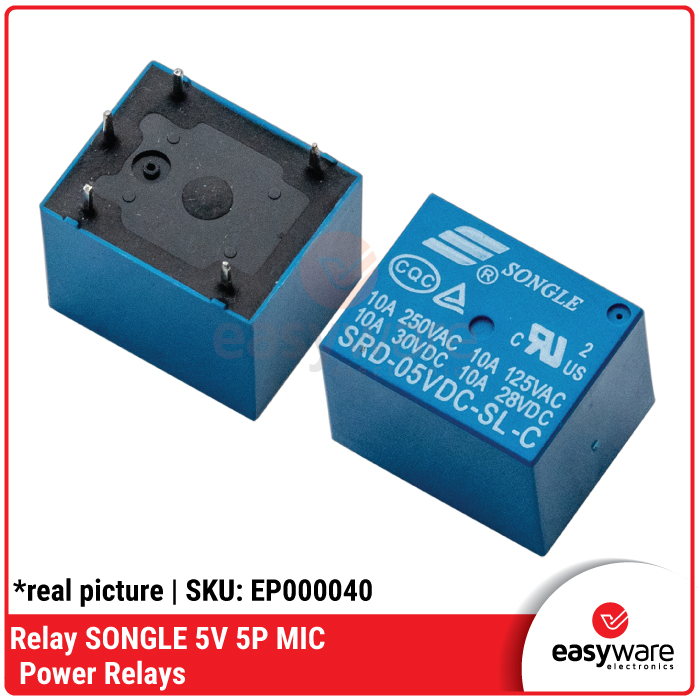

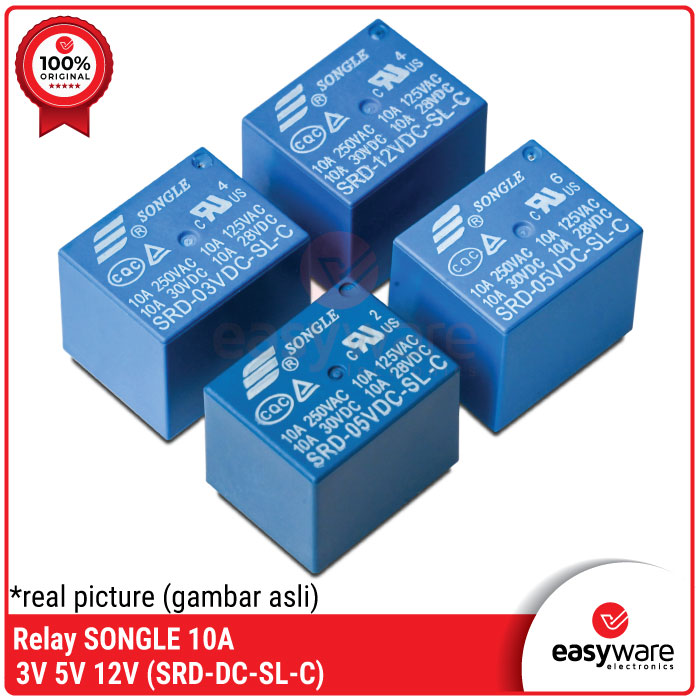

Pilihan Tegangan Koil (Varian): 3V DC / 5V DC / 12V DC ⚡
-
Resistansi Koil Internal: ± 70 $\Omega$ (Varian 5V) hingga 400 $\Omega$ (Varian 12V) ⚙️
-
Bahan Material Kontak: Silver Alloy Premium 💎
Tips Pro Untuk #RekanEasyWare:
-
⚠️ JANGAN Drive Langsung dari GPIO Chip! Walaupun Anda menggunakan varian Relay 5V untuk Arduino atau Relay 3V untuk ESP32, jangan pernah menghubungkan kaki koil relay langsung ke pin GPIO output mikrokontroler. Koil relay membutuhkan arus pemicu sekitar 70-100mA, sedangkan pin GPIO chip rata-rata hanya mampu mengeluarkan arus maksimal 20-40mA. Gunakan sirkuit penggerak tambahan berupa Transistor NPN N2222 / BC547 beserta sebuah Diode Proteksi Flyback (1N4007) secara paralel di kaki koil untuk meredam lonjakan arus induksi balik (kickback voltage) saat koil dimatikan agar chip Anda tidak jebol!
-
Cara Membedakan Pin NO dan NC Tanpa Multitester: Saat relay dalam kondisi mati (tidak diberi tegangan pada koil), kaki Common (COM) akan terhubung secara fisik dengan kaki Normally Closed (NC). Begitu koil relay dialiri listrik DC sesuai variannya, kumparan magnet akan menarik jangkar internal dengan bunyi klik yang mantap, memutus hubungan dari kaki NC dan berpindah menyambungkan pin COM ke kaki Normally Open (NO). 💡
