Deskripsi
Halo #RekanEasyWare! 👋
Sedang merakit modul IoT menggunakan chip mandiri seperti ESP32 (bare chip SMD) atau ESP-01 dan repot karena harus menekan tombol BOOT/IO0 secara manual setiap kali upload koding? Modul Programmer Downloader Flasher Chip ESP Series Adapter ini adalah solusi hardware tool wajib yang bikin proses flashing kodingan dari Arduino IDE atau ESP-IDF menjadi otomatis, instan, dan bebas ribet!
Deskripsi Produk
Modul Programmer Flasher ESP Series ini adalah papan adapter konverter USB-to-TTL khusus yang dirancang untuk menjembatani komputer Anda dengan berbagai chip mikrokontroler keluarga Espressif (ESP32, ESP8266, ESP-01/01S). Dilengkapi dengan sirkuit auto-download pintar (menggunakan kombinasi transistor silang), adapter ini mampu mengatur logika pin EN (Reset) dan IO0 (Boot) secara otomatis lewat jalur data USB.
Kenapa Harus Pakai Produk Ini?
- Sirkuit Auto-Programmer Otomatis: Anda tidak perlu lagi melakukan ritual menekan tombol Boot dan Reset secara bergantian di board saat proses kompilasi koding selesai. Board akan langsung masuk ke download mode secara mandiri.
- Multi-Platform Pinout Terintegrasi: Dilengkapi dengan deretan pin header standar dengan jarak pitch 2.54mm yang sudah memetakan jalur komunikasi krusial (TXD, RXD, VCC, GND, IO0, EN/RST), siap dihubungkan langsung ke sasis rangkaian Anda.

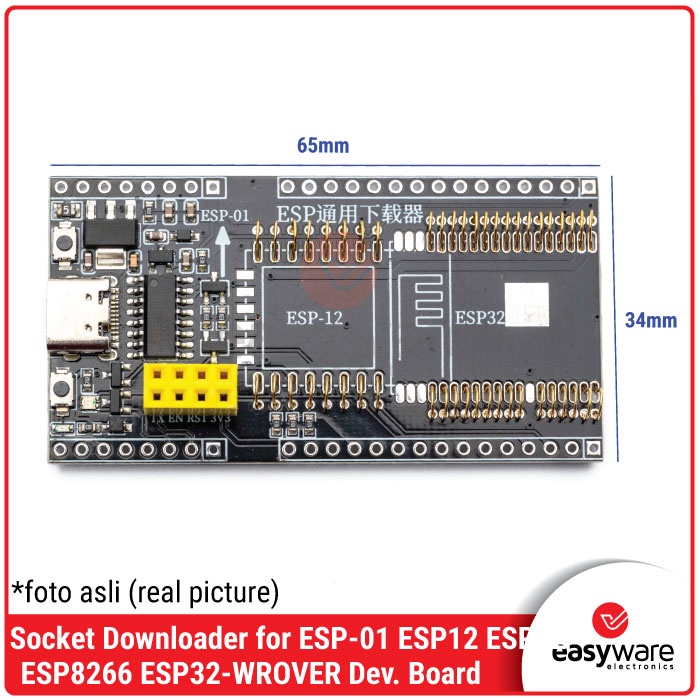

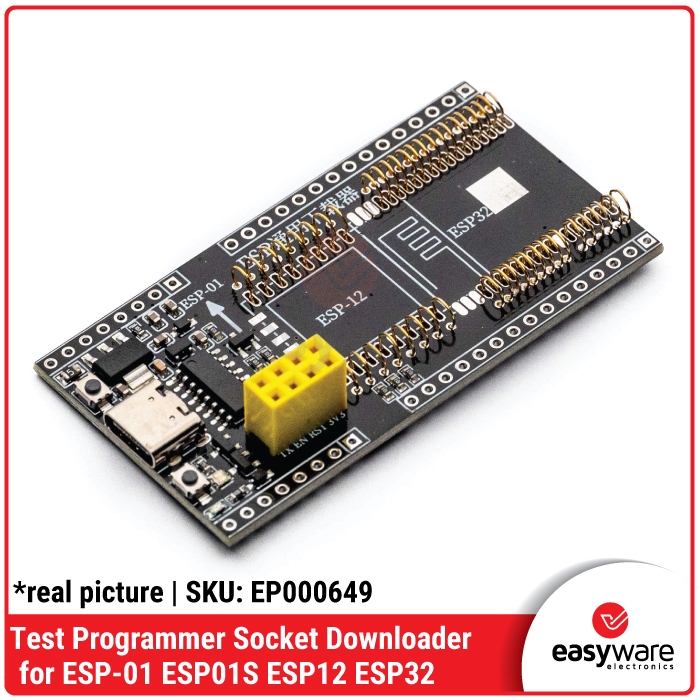

- Soket Khusus ESP-01 (Varian Tertentu): Pada model adapter ESP-01, sudah tersedia slot female header dual-row, sehingga Anda tinggal menancapkan modul ESP-01/01S tanpa perlu menggunakan kabel jumper tambahan satu pun.
Fitur Unggulan:
- ✅ Full Automatic Firmware Burning: Mendukung penuh fitur automatic download script dari berbagai software flash tools (seperti Espressif Flash Download Tools atau NodeMCU Flasher). 🚀
- ✅ Dual Status LED Indicator: Dilengkapi lampu LED indikator Tx/Rx terintegrasi, memudahkan Anda memantau jalannya lalu lintas pengiriman data secara real-time. ⏱️
- ✅ Gold-Plated Pad / High-Quality Pin: Konektor pin header diproduksi dengan pelapisan material presisi untuk memastikan koneksi data stabil tanpa risiko data korup (corrupted data). 🔩
Spesifikasi Teknis Utama:
- Chip Konverter Utama: CP2102 / CH340C / CH343 (High-Speed USB to Serial Driver) 💎
- Kecocokan Chip Target: ESP32, ESP8266, ESP-12F, ESP-07, ESP-01, ESP-01S ⚙️
- Antarmuka Konektor Input: Port USB Type-A atau Micro USB / Type-C (Sesuai varian) 🔌
- Tegangan Output Daya: Menyediakan opsi catu daya DC 3.3V dan 5V langsung dari jalur USB ⚡
- Sinyal Logika Kontrol: TXD, RXD, RST/EN, IO0 (DTR & RTS auto-circuit control) 📊
- Proteksi Sirkuit: Dilengkapi sekring pemutus arus pintar (on-board resettable fuse) untuk melindungi port USB laptop Anda dari korsleting eksternal 🛡️
Tips Pro Untuk #RekanEasyWare:
Saat menggunakan programmer ini untuk mengisi firmware pada chip SMD polosan seperti ESP32-WROOM-32, pastikan jalur kabel dari adapter mengarah ke pin chip dengan tepat: TX adapter ke RX chip, dan RX adapter ke TX chip (bersilangan). Jika komputer Anda tidak mendeteksi port COM baru saat modul ditancapkan, pastikan Anda telah menginstal driver serial yang sesuai (seperti driver CH340 atau CP2102) di sistem operasi Windows/Mac Anda agar kodingan dapat mengalir lancar. 💡
