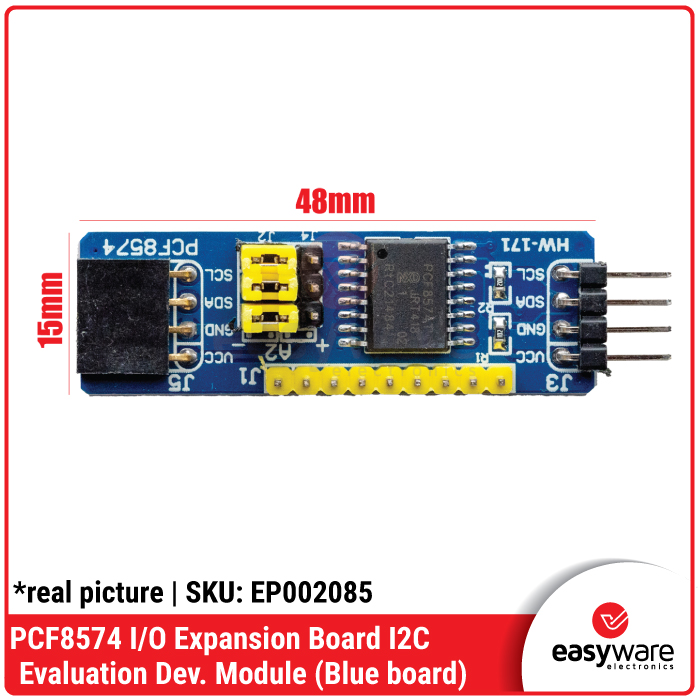

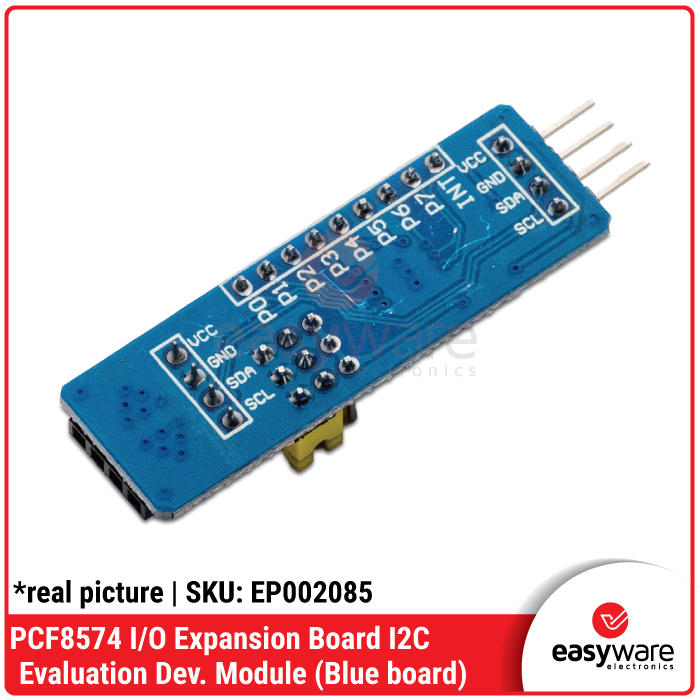

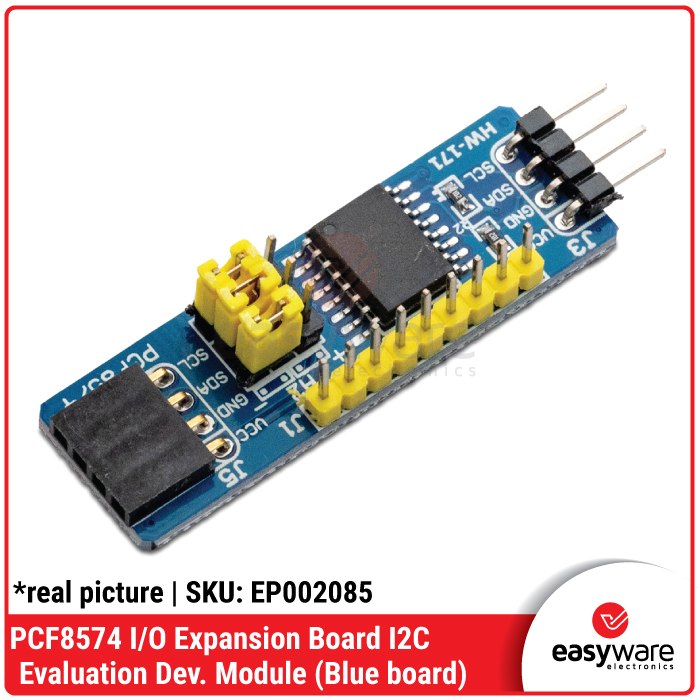

PCF8574 I/O Expansion Board I2C Evaluation Development Module PCF8574T

Deskripsi

Halo #RekanEasyWare! 👋

PCF8574 I/O Expansion Board I2C Evaluation Development Module PCF8574T merupakan modul I/O Expander 8-bit berbasis komunikasi I2C yang berfungsi untuk menambah jumlah pin input/output pada mikrokontroler. Modul ini sangat cocok digunakan untuk Arduino, ESP32, ESP8266, STM32, Raspberry Pi, dan berbagai proyek IoT maupun otomasi.

Deskripsi Produk

PCF8574 I/O Expansion Board menggunakan IC PCF8574T yang menyediakan 8 pin GPIO (P0–P7) melalui komunikasi I2C, sehingga hanya membutuhkan 2 jalur komunikasi (SDA dan SCL) dari mikrokontroler. Modul ini sangat berguna ketika jumlah pin GPIO pada mikrokontroler sudah tidak mencukupi.

Modul mendukung pengaturan alamat I2C melalui pin A0, A1, dan A2, sehingga hingga 8 modul PCF8574 dapat digunakan secara bersamaan pada satu jalur I2C untuk memperoleh total 64 pin I/O tambahan. Selain itu, tersedia pin INT (Interrupt) yang memungkinkan mikrokontroler mendeteksi perubahan status input tanpa harus melakukan polling secara terus-menerus.

Dengan tegangan kerja 3.3V maupun 5V, modul ini kompatibel dengan berbagai platform mikrokontroler modern.

Keuntungan Menggunakan Produk Ini

Menambah 8 GPIO Melalui I2C: Menghemat penggunaan pin mikrokontroler karena hanya membutuhkan jalur SDA dan SCL.

Mudah Diintegrasikan: Kompatibel dengan berbagai library Arduino maupun platform mikrokontroler lainnya.

Mendukung Daisy Chain: Hingga 8 modul dapat dipasang pada satu bus I2C sehingga memperoleh total 64 pin I/O tambahan.

Fitur Utama

✅ 8-Bit GPIO Expansion: Menambahkan 8 pin input/output melalui antarmuka I2C. 🔌

✅ Configurable I2C Address: Alamat I2C dapat diatur menggunakan pin A0, A1, dan A2. ⚙️

✅ Interrupt Output: Dilengkapi pin INT untuk mendeteksi perubahan status input secara efisien. 📡

Spesifikasi Teknis Utama

• Tipe Produk: I2C I/O Expansion Board
• IC Utama: PCF8574T
• Interface Komunikasi: I2C (SDA, SCL)
• Jumlah GPIO: 8 Bit (P0–P7)
• Tegangan Operasi: 3.3V – 5V DC
• Alamat I2C: Dapat diatur melalui A0, A1, A2
• Jumlah Modul Maksimum: Hingga 8 modul pada satu bus I2C
• Total Ekspansi I/O: Hingga 64 GPIO
• Pin Interrupt: INT (Open-Drain)
• Kompatibilitas:
  • Arduino
  • ESP32
  • ESP8266
  • STM32
  • Raspberry Pi
  • Platform I2C lainnya
• Aplikasi:
  • Penambahan GPIO
  • Kontrol LED
  • Pembacaan Tombol
  • Relay Control
  • Smart Home
  • IoT
  • Robotika
  • Sistem Otomasi
• Isi Paket: 1 PCS PCF8574 I/O Expansion Board

Tips Pro Untuk #RekanEasyWare

⚠️ Atur Alamat I2C Sebelum Menggunakan Beberapa Modul: Ubah konfigurasi pin A0, A1, dan A2 agar setiap modul memiliki alamat I2C yang berbeda dan tidak terjadi konflik pada bus.

⚠️ Gunakan Library PCF8574: Library khusus PCF8574 akan mempermudah proses pembacaan input maupun pengendalian output melalui I2C.

💡 Ideal untuk Proyek dengan GPIO Terbatas: Modul ini sangat cocok digunakan ketika seluruh pin mikrokontroler telah terpakai, namun masih membutuhkan tambahan input tombol, relay, LED, sensor digital, atau perangkat lainnya tanpa harus mengganti mikrokontroler.
