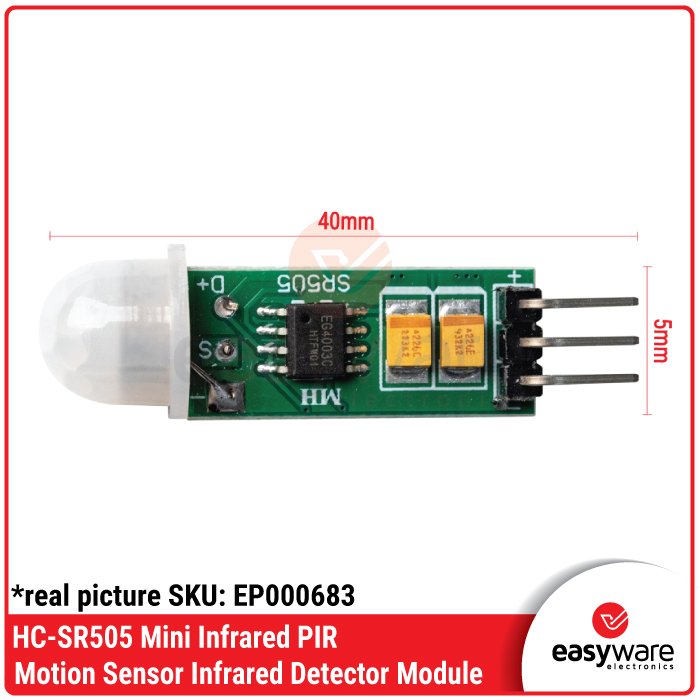

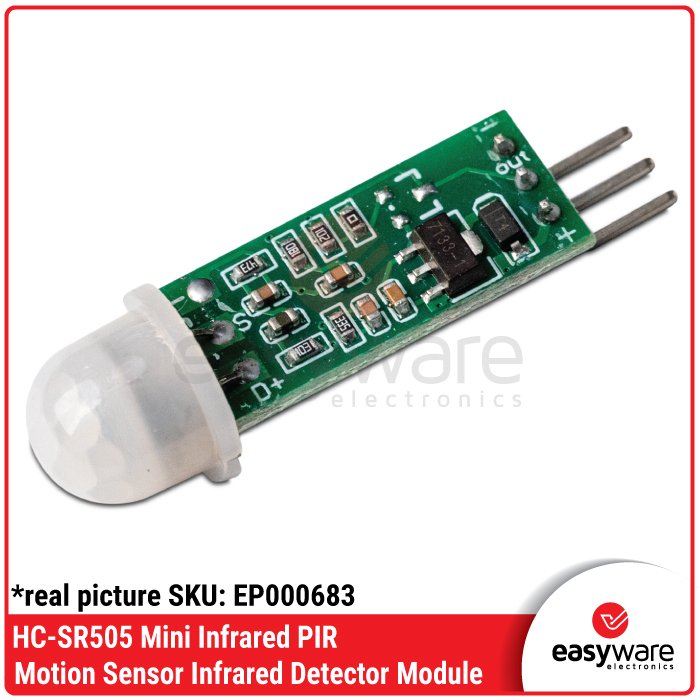

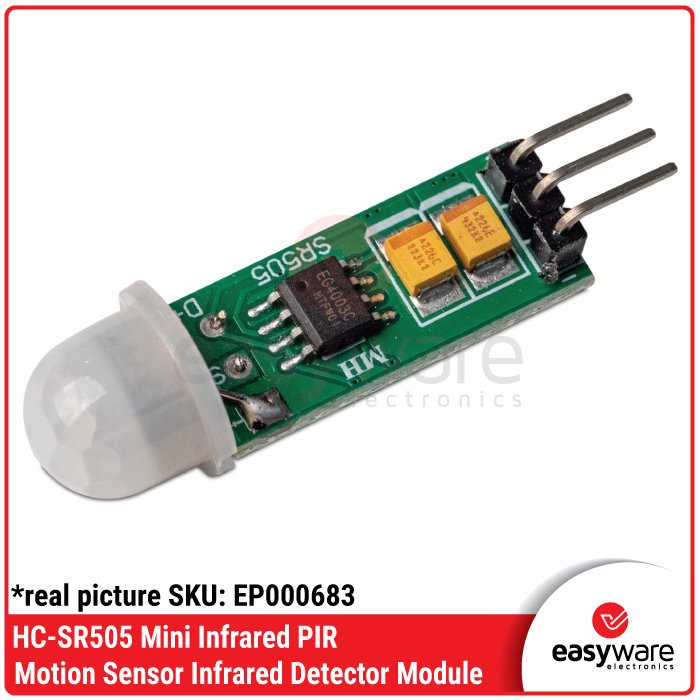

Modul Mini PIR Motion Sensor HC-SR505 – Sensor Gerak Inframerah Ultra Kecil

Deskripsi

Halo #RekanEasyWare! 👋

Ingin membuat lampu otomatis atau sistem keamanan tapi terkendala ruang yang sempit? HC-SR505 Mini PIR Motion Sensor adalah solusinya! Meskipun ukurannya jauh lebih kecil dibandingkan kakaknya (HC-SR501), sensor ini memiliki sensitivitas yang luar biasa dan konsumsi daya yang sangat rendah. Sangat pas untuk proyek smart home tersembunyi! 🚀

Kenapa Pilih HC-SR505 Versi Mini?

Berbeda dengan sensor PIR standar yang memiliki banyak pengaturan trimpot, HC-SR505 dirancang untuk kemudahan penggunaan (Automatic Mode). Sensor ini bekerja secara mandiri: saat ada gerakan terdeteksi, pin output akan mengeluarkan sinyal HIGH. Ukurannya yang silindris membuatnya sangat mudah dipasang hanya dengan melubangi casing perangkat Anda. ⚡

Fitur Unggulan untuk Proyek Portabel:

• ✅ Ultra-Small Design: Diameter lensa hanya 10mm, hampir tidak terlihat saat dipasang pada panel atau plafon 📦

• ✅ Wide Voltage Range: Bisa ditenagai langsung dari baterai Li-Ion maupun pin 5V pada Arduino/ESP32 🔄

• ✅ Fully Automatic Control: Tidak perlu kalibrasi manual, cukup hubungkan daya dan sensor langsung bekerja 🛡️

• ✅ Repeatable Trigger: Output akan tetap HIGH selama ada gerakan terdeteksi di depan sensor 🏃‍♂️

• ✅ Low Power Consumption: Sangat ideal untuk perangkat bertenaga baterai yang harus stand-by dalam waktu lama 🔋

Spesifikasi Teknis:

• Rentang Tegangan Kerja: DC 4.5V hingga 20V 🔋

• Arus Statis: < 60uA (Sangat hemat baterai!) ⚡

• Tingkat Output: High 3.3V / Low 0V 📍

• Waktu Tunda (Delay Time): Default ±8 detik ⏱️

• Jarak Deteksi: Hingga 3 meter 📏

• Sudut Deteksi: < 100 derajat (Cone angle) 📐

• Suhu Operasional: -20°C hingga +80°C 🌡️

• Dimensi Lensa: Diameter 10mm (Super Tiny!) 🔍

Siap membuat perangkat pintarmu lebih responsif terhadap gerakan?

Yuk, sikat sekarang juga! Klik ‘Beli Sekarang’ dan otomatisasi proyekmu bersama #RekanEasyWare! 👇

Tips Pro Untuk #RekanEasyWare:

Cara Koneksi Pin:

1. VCC: Hubungkan ke tegangan 4.5V – 20V.

2. OUT: Hubungkan ke pin Digital Input mikrokontroler (Sinyal 3.3V).

3. GND: Hubungkan ke Ground sistem.

Catatan Penting: Setelah modul dinyalakan, sensor membutuhkan waktu inisialisasi sekitar 1 menit untuk menyesuaikan diri dengan suhu ruangan. Selama waktu ini, sensor mungkin memberikan sinyal yang tidak stabil, jadi abaikan pembacaan di 60 detik pertama ya! 💡
