Deskripsi

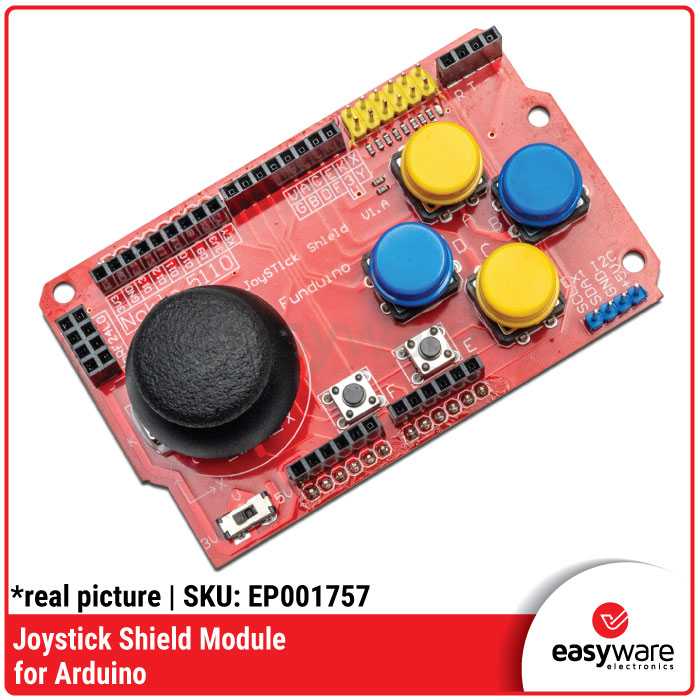

Joystick Shield Module for Arduino adalah papan ekspansi (shield) yang dirancang khusus untuk ditumpuk (stack) langsung di atas papan Arduino Uno, Leonardo, atau Mega 2560 tanpa memerlukan kabel jumper tambahan. Modul ini mengadaptasi desain kontroler konsol game (seperti PS2) dengan mengintegrasikan joystick analog 2-sumbu dan susunan tombol aksi yang sangat responsif.

Sangat cocok untuk digunakan pada proyek robotika, mengontrol mobil RC (Remote Control), navigasi menu pada layar LCD, hingga merancang game retro interaktif Anda sendiri. Modul ini juga telah dilengkapi dengan berbagai antarmuka (interface) tambahan untuk komunikasi nirkabel dan display, menjadikannya pusat kendali (command center) yang sangat lengkap untuk proyek Arduino Anda.

🔥 Fitur Unggulan

• Desain Plug & Play: Tinggal tancap langsung di atas Arduino Uno atau Mega. Bebas dari rangkaian kabel jumper yang berantakan dan rawan putus.
• Kontrol Presisi Tinggi: Dilengkapi dengan 1 buah PS2-style Analog Joystick (Sumbu X dan Y) yang juga memiliki fungsi tombol tekan (Z-axis/Push button).
• Tombol Aksi Lengkap: Memiliki 4 tombol aksi besar (A, B, C, D) untuk kontrol utama dan 2 tombol kecil (E, F) tambahan.
• Switch Pemilih Tegangan: Terdapat saklar (switch) on-board untuk memilih tegangan kerja antara 3.3V atau 5V, sehingga aman digunakan untuk berbagai jenis mikrokontroler.
• Ekspansi Nirkabel & Display Mudah: Papan ini sudah menyediakan lubang header khusus yang siap disolder/dipasang untuk modul RF nRF24L01, Modul Bluetooth, dan Layar LCD Nokia 5110. Anda bisa langsung membuat remot kontrol wireless tanpa repot!

⚙️ Spesifikasi Produk

• Kompatibilitas Papan: Arduino Uno, Arduino Leonardo, Arduino Mega 2560, Arduino Duemilanove.
• Tegangan Operasional: 3.3V atau 5V DC (Dapat diatur via switch on-board)
• Konfigurasi Kontrol (Input):
  • 1x Analog Joystick 2-Axis (X: Analog Pin 0, Y: Analog Pin 1)
  • 1x Tombol pada Joystick (Z: Digital Pin 8)
  • 4x Push Button Aksi Utama (Digital Pin 2, 3, 4, 5)
  • 2x Push Button Tambahan (Digital Pin 6, 7)
• Antarmuka Ekspansi Tambahan (On-board Headers):
  • 1x Interface untuk Layar LCD Nokia 5110
  • 1x Interface untuk Modul Wireless nRF24L01 (2.4GHz)
  • 1x Interface untuk Modul Bluetooth (RX, TX, VCC, GND)
  • 1x Interface I2C (SDA, SCL, VCC, GND)

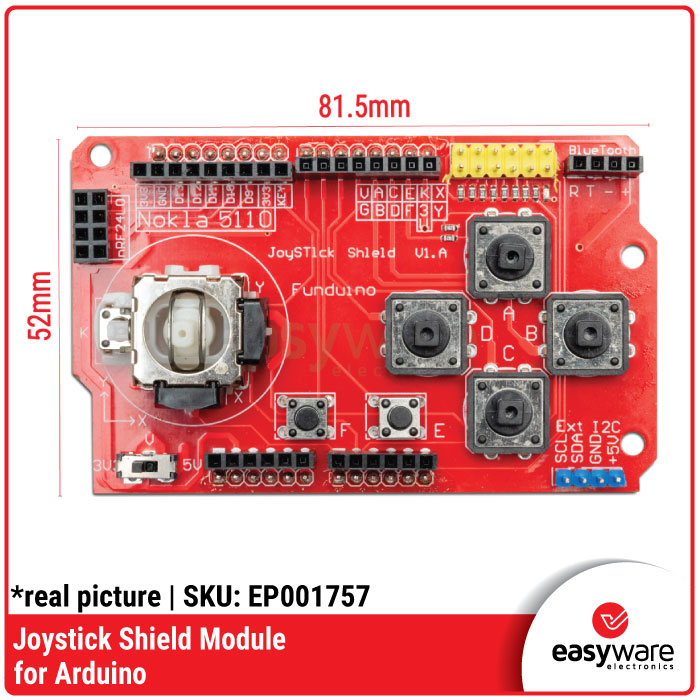

• Dimensi Board: ± 87 mm x 53 mm x 30 mm
• Material PCB: High-Quality FR-4
