Deskripsi

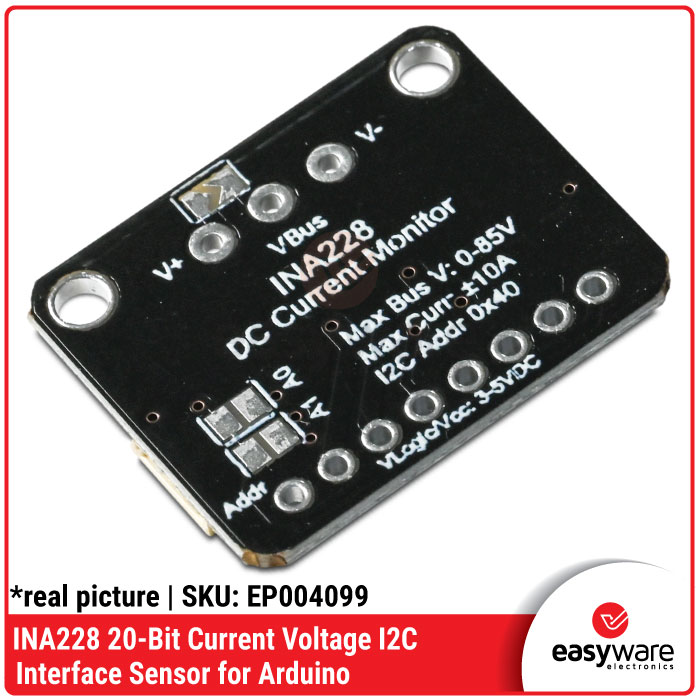

Modul INA228 adalah sensor monitoring daya presisi tinggi dengan resolusi ADC 20-bit — mampu mengukur arus, tegangan, dan daya secara bersamaan dengan akurasi tinggi. Berbasis IC INA228 (Texas Instruments compatible), modul ini mendukung pengukuran tegangan bus hingga 85V DC dengan interface I2C yang mudah diintegrasikan.

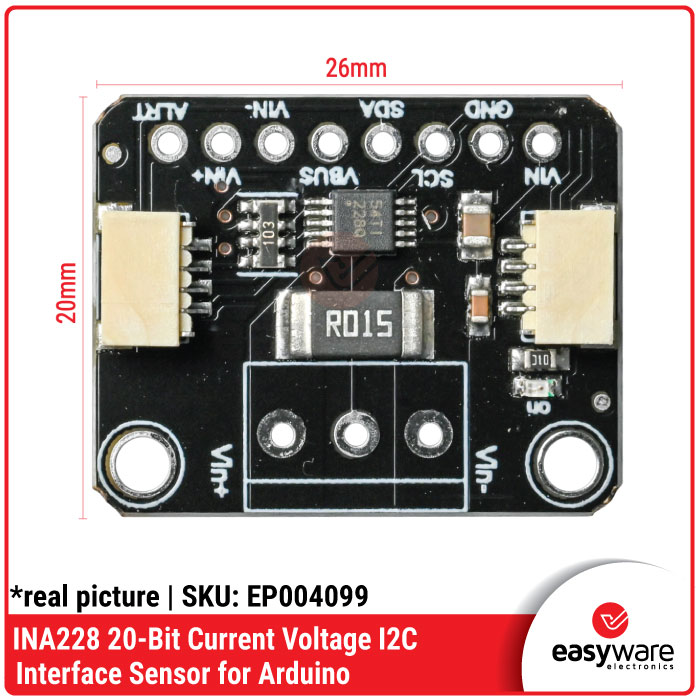

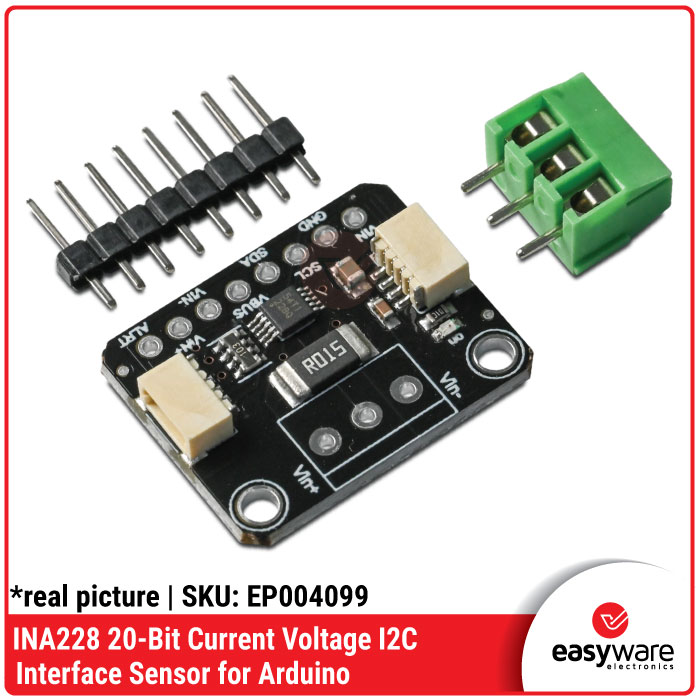

Dilengkapi shunt resistor R015 (15mΩ) onboard dan screw terminal block untuk koneksi kabel yang mudah — siap pakai langsung dari kotak untuk berbagai aplikasi power monitoring.
Detail Produk:
|
Spesifikasi |
Keterangan |
|---|---|
|
IC Sensor |
INA228 (TI compatible) |
|
Fungsi |
Current, Voltage & Power Monitor |
|
Resolusi ADC |
20-bit |
|
Interface |
I2C (SCL, SDA) |
|
Supply Voltage |
2.7V – 5.5V |
|
Input Voltage Bus |
Hingga 85V DC |
|
Shunt Resistor |
R015 (15mΩ) |
|
Koneksi |
Screw Terminal Block |
|
Pin |
VIN, GND, SCL, SDA, VBUS, ALERT, VIN+, VIN- |
|
Versi |
Compatible / MIC |
|
SKU |
EP004099 |
Keunggulan:
-
✅ Resolusi 20-bit — pengukuran arus & tegangan sangat presisi
-
✅ Input hingga 85V DC — cocok untuk sistem tegangan tinggi
-
✅ Shunt R015 onboard — siap pakai tanpa komponen tambahan
-
✅ Screw terminal — koneksi kabel mudah & kuat
-
✅ Interface I2C — kompatibel dengan berbagai MCU
-
✅ ALERT pin — notifikasi threshold otomatis
