Deskripsi

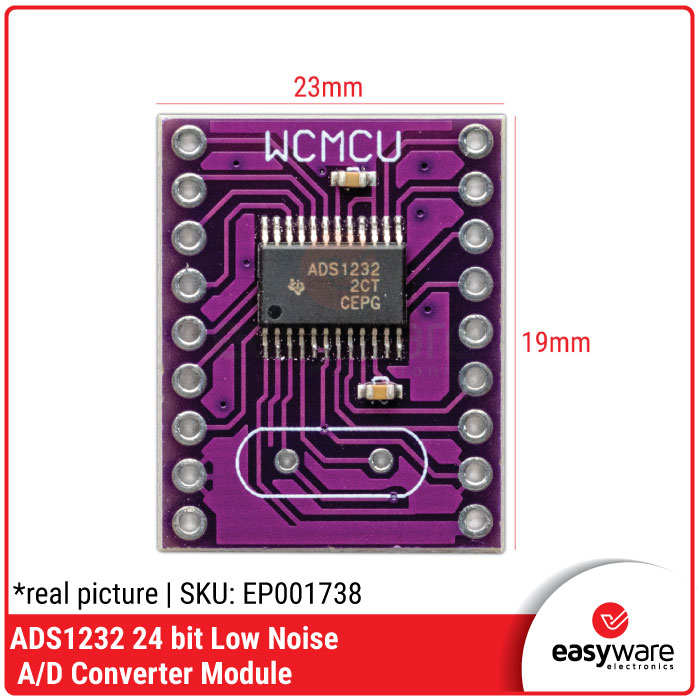

Modul ADS1232 adalah ADC 24-bit resolusi tinggi dengan noise rendah — dirancang khusus untuk aplikasi pengukuran presisi seperti load cell, timbangan digital, strain gauge, dan sensor tekanan. Berbasis IC ADS1232 (Texas Instruments compatible), modul ini dilengkapi Programmable Gain Amplifier (PGA) dengan pilihan gain 1, 2, 64, dan 128 untuk menyesuaikan range sinyal input.
Dengan CMRR 100dB dan data rate 10/80 SPS yang dapat dipilih, modul ini memberikan keseimbangan optimal antara akurasi dan kecepatan sampling untuk berbagai aplikasi instrumentasi.
Detail Produk:
| Spesifikasi | Keterangan |
|---|---|
| IC Utama | ADS1232 (TI compatible) |
| Resolusi | 24-bit |
| Tipe | Low Noise A/D Converter |

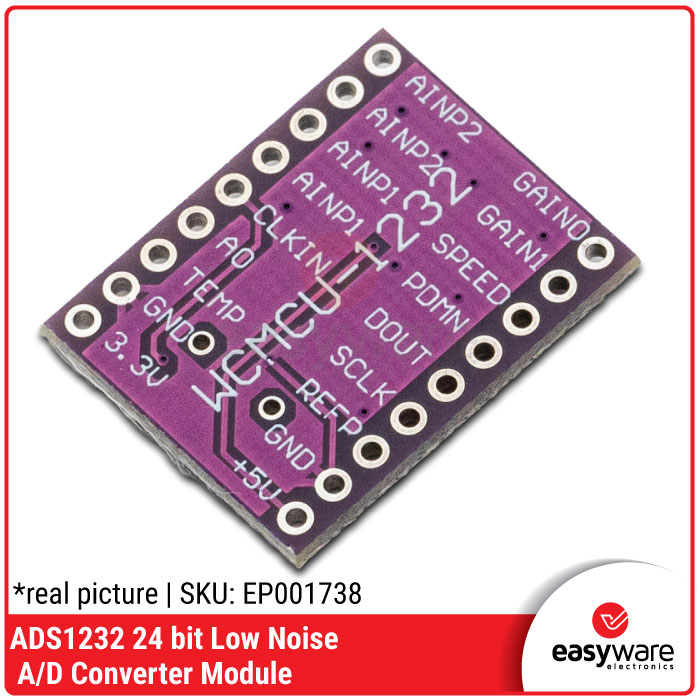

| Input Channel | 2 Channel Differential |
| Data Rate | 10 SPS / 80 SPS |
| Interface | SPI-compatible (Serial) |
| Supply Voltage | 3.3V / 5V |
| PGA | 1, 2, 64, 128 |
| CMRR | 100dB (min) |

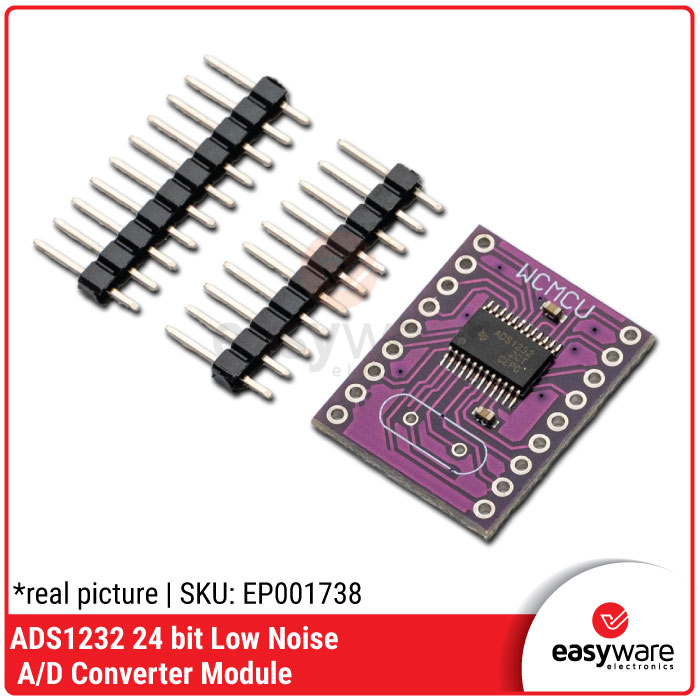

| Pin Header | 2.54mm |
| Versi | Compatible / MIC |
| SKU | EP001738 |
Keunggulan:
- ✅ Resolusi 24-bit — pengukuran sangat presisi & akurat
- ✅ Low noise — cocok untuk sinyal lemah dari load cell & strain gauge
- ✅ PGA programmable 1/2/64/128 — fleksibel untuk berbagai range sinyal
- ✅ Data rate 10/80 SPS — pilih antara akurasi atau kecepatan
- ✅ Supply 3.3V & 5V — kompatibel Arduino maupun ESP32
- ✅ Header 2.54mm — mudah dipasang di breadboard
