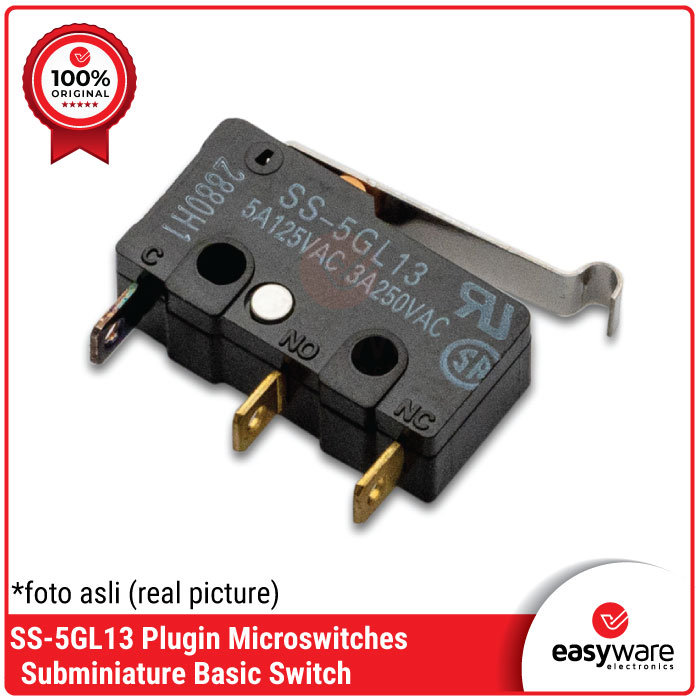

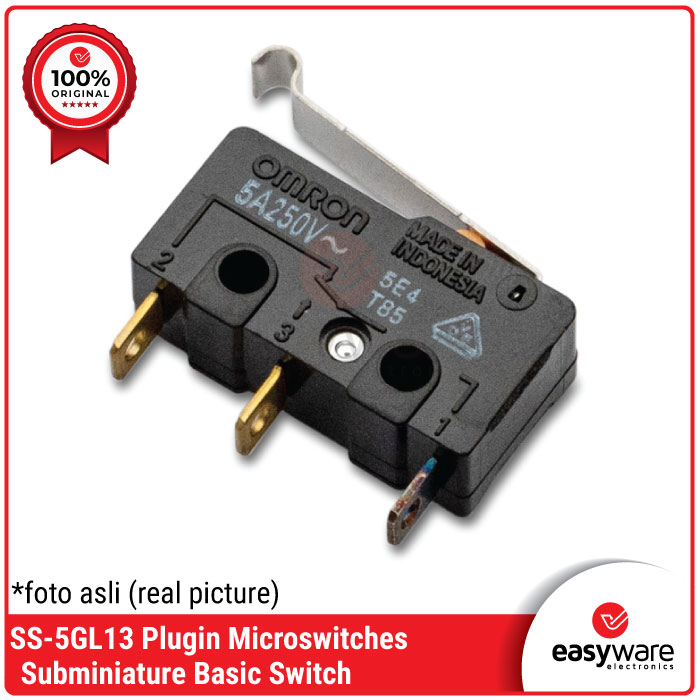

Microswitch Omron SS-5GL13 Subminiature Basic Switch SS-5GL 13

Deskripsi

Halo #RekanEasyWare! 👋

Omron SS-5GL13 merupakan Subminiature Basic Switch / Microswitch dari seri SS dengan konfigurasi kontak SPDT (1c) dan aktuator hinge roller lever. Switch ini memiliki rating hingga 5A pada 125VAC dan cocok digunakan untuk berbagai aplikasi kontrol, limit switch, sensor posisi, mekanisme otomatis, serta perangkat elektronik.

Deskripsi Produk

SS-5GL13 adalah microswitch berukuran subminiature yang menggunakan mekanisme snap-action untuk menghasilkan perpindahan kontak yang cepat dan konsisten ketika tuas ditekan.

Model ini menggunakan lever berbahan stainless steel dengan bentuk hinge roller lever dan konfigurasi kontak 1c / SPDT, sehingga tersedia jalur Common (COM), Normally Open (NO), dan Normally Closed (NC).

Switch menggunakan solder terminal dan dirancang untuk aplikasi umum dengan rating 5A pada 125VAC atau 3A pada 250VAC. Omron mencantumkan daya tahan mekanis hingga 30 juta operasi pada kondisi pengujian yang ditentukan.

Keuntungan Menggunakan Produk Ini

Ukuran Subminiature: Bentuk compact cocok digunakan pada perangkat yang memiliki ruang pemasangan terbatas.

Kontak SPDT: Satu switch dapat digunakan untuk konfigurasi NO maupun NC sesuai kebutuhan rangkaian.

Daya Tahan Tinggi: Dirancang untuk penggunaan berulang dengan ketahanan mekanis hingga 30 juta operasi berdasarkan spesifikasi Omron.

Fitur Utama

✅ SPDT / 1c Contact: Memiliki terminal Common, NO, dan NC untuk konfigurasi switching yang fleksibel. 🔌

✅ Hinge Roller Lever: Dilengkapi tuas stainless steel dengan roller untuk mekanisme aktuasi. ⚙️

✅ Rating 5A: Mendukung beban hingga 5A pada 125VAC untuk beban resistif. ⚡

Spesifikasi Teknis Utama

• Brand: Omron
• Series: SS
• Model: SS-5GL13
• Tipe: Subminiature Basic Switch / Microswitch
• Contact Configuration: SPDT / 1c
• Actuator: Hinge Roller Lever
• Material Lever: Stainless Steel
• Terminal: Solder Terminal
• Rating: 5A 125VAC
• Rating AC: 5A 125VAC / 3A 250VAC
• Operating Force (OF): Maks. 0.49N
• Contact Gap: ±0.5mm
• Initial Contact Resistance: Maks. 30mΩ
• Insulation Resistance: Min. 100MΩ pada 500VDC
• Mechanical Durability: Min. 30.000.000 operasi
• Electrical Durability: Min. 200.000 operasi pada kondisi pengujian
• Protection Rating: IP40
• Operating Temperature: -25°C hingga +85°C
• Operating Frequency: Electrical maks. 60 operasi/menit
• Mechanical maks.: 400 operasi/menit
• Aplikasi:
  • Limit Switch
  • Position Detection
  • Sensor Mekanis
  • Mesin Otomatis
  • Robotika
  • Perangkat Elektronik
  • Kontrol Mekanisme
  • DIY Elektronik
• Isi Paket: 1 PCS Omron SS-5GL13 Microswitch

Tips Pro Untuk #RekanEasyWare

⚠️ Pahami Terminal COM, NO, dan NC: Gunakan COM sebagai terminal common, kemudian pilih NO atau NC sesuai kondisi switching yang dibutuhkan.

⚠️ Perhatikan Rating Beban: Rating 5A 125VAC / 3A 250VAC berlaku untuk kondisi beban yang ditentukan. Jangan melebihi rating switch.

💡 Cocok sebagai Limit Switch: Tuas roller memudahkan switch diaktifkan oleh gerakan mekanis, sehingga cocok untuk mendeteksi posisi atau batas gerakan pada mesin dan robot.
