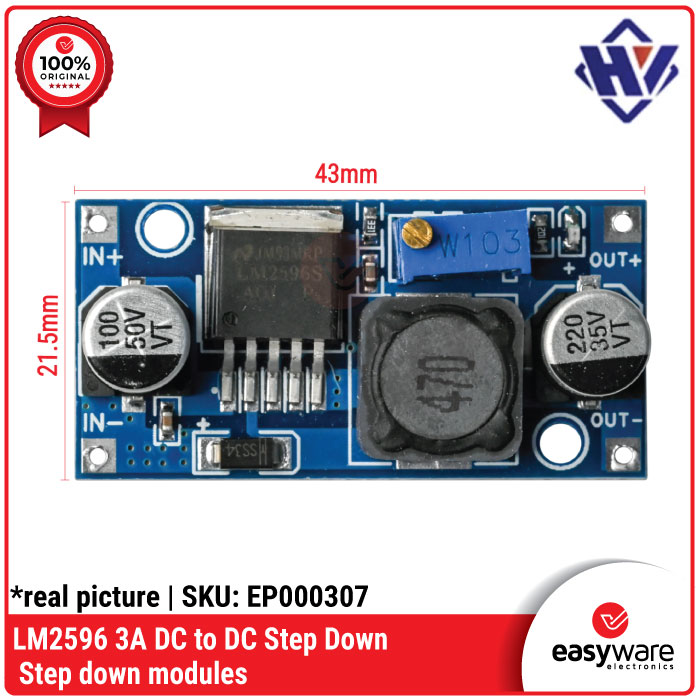

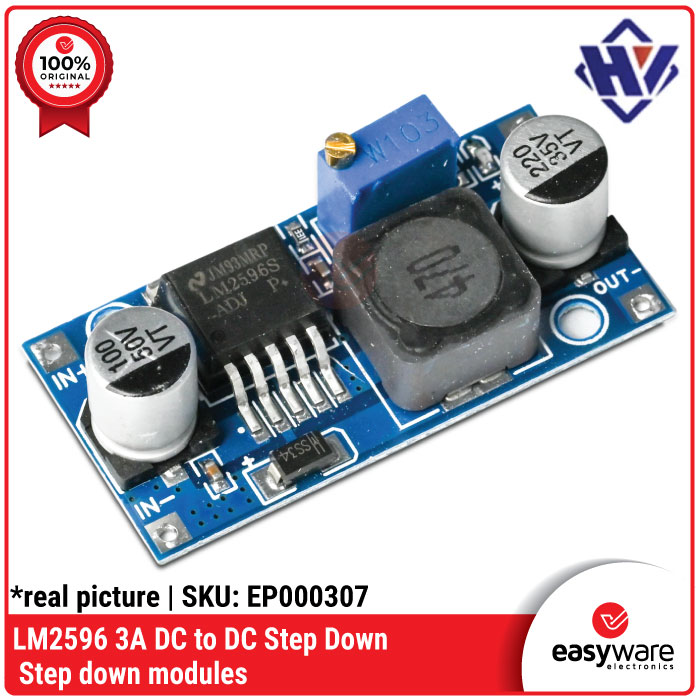

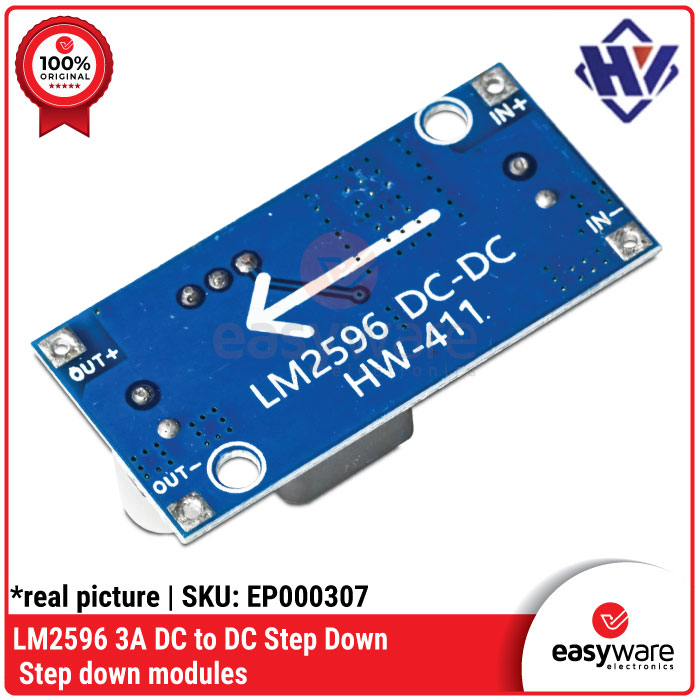

LM2596 DC to DC Step Down Module

Deskripsi

Halo #RekanEasyWare! 👋

Sedang mencari modul penurun tegangan (step-down) serbaguna untuk menyuplai daya papan Arduino/ESP32 dari aki kendaraan, menurunkan voltase adaptor laptop ke 5V, atau membutuhkan regulator daya DIY yang tegangannya bisa disetel sesuka hati? LM2596 DC-DC Step Down Buck Converter Module adalah modul sejuta umat di dunia elektronika yang wajib ada di kotak perkakas riset Anda!

Deskripsi Produk

Modul LM2596 DC-DC Buck Converter adalah modul elektronik penurun tegangan DC-to-DC tipe linier-switched (Buck) non-isolasi yang sangat populer dan ekonomis. Memanfaatkan IC regulator legendaris LM2596S, modul ini sanggup menerima tegangan masukan (input) mulai dari 4V hingga 40V DC dan menurunkannya secara efisien ke rentang tegangan keluaran (output) 1.25V hingga 35V DC yang bisa diatur secara presisi menggunakan obeng. Dengan kapasitas arus puncak mencapai 3 Ampere, modul ini menjadi pondasi andal untuk berbagai sistem catu daya elektronika.

Keuntungan Menggunakan Produk Ini:

• Sangat Mudah Digunakan: Cukup hubungkan sumber listrik ke terminal input dan putar baut trimpot biru searah jarum jam untuk menaikkan tegangan atau berlawanan arah jarum jam untuk menurunkan tegangan.

• Efisiensi Konversi Tinggi: Mengadopsi teknologi switching dengan frekuensi internal 150KHz, memberikan efisiensi transfer daya maksimal hingga 92%, jauh lebih dingin dibanding regulator linier tipe LM7805 lama.

• Proteksi Keamanan Internal: Chip bawaan sudah dilengkapi fitur pembatas arus hubungan pendek listrik (short circuit protection) serta pemutus otomatis jika suhu chip terlalu panas (thermal shutdown).

Fitur Unggulan:

• ✅ Precision Multi-turn Potentiometer: Menggunakan trimpot presisi berulir banyak, memudahkan Anda mengunci angka desimal voltase (seperti pas di 5.0V atau 3.3V) tanpa khawatir gampang bergeser. ⚙️

• ✅ Solid-State Capacitors Filtering: Dilengkapi dengan kapasitor padat berkualitas tinggi pada jalur masuk dan keluar untuk menyaring riak gelombang kejut (output ripple) listrik. 🛡️

• ✅ High-Q Power Inductor: Menggunakan kumparan induktor inti ferit premium berkapasitas besar untuk memastikan stabilitas hantaran arus kontinu tetap terjaga. 🚀

Spesifikasi Teknis Utama:

• Tipe Modul Daya: Non-isolated Step-down Module (Buck Converter) 💎

• Chip Utama Kontroler: LM2596S / LM2596 Varian Series 🏷️

• Rentang Tegangan Input: DC 3.2 Volt – 40 Volt ⚡

• Rentang Tegangan Output: DC 1.25 Volt – 35 Volt (Adjustable) ⚡

• Arus Output Rata-rata: 2.0 Ampere Kontinu (Maksimal hingga 3.0 Ampere dengan heatsink tambahan) 📊

• Batas Selisih Tegangan Minimum: Voltase Input wajib minimal 1.5V lebih tinggi dari Voltase Output target 📏

• Frekuensi Switching Internal: 150 KHz ⚙️

• Efisiensi Daya Maksimal: Up to 92% 📉

Tips Pro Untuk #RekanEasyWare:

• ⚠️ Mengatasi Tegangan Output Tidak Mau Turun (Default Pabrik): Saat pertama kali membuka modul LM2596 baru dari kemasan plastik toko kita dan mencolokkan listrik input (misal input 12V), Anda mungkin akan mendapati tegangan outputnya tetap macet sama tinggi di 12V meskipun baut birunya sudah diputar. Jangan panik, ini normal karena setelan pabrik diatur pada batas maksimal. Putar baut potensiometer biru berlawanan arah jarum jam sebanyak 10 hingga 20 putaran penuh terlebih dahulu menggunakan obeng min sampai angka voltase di multitester mulai bergerak turun.

• Aturan Batas Arus 2 Amper: Walaupun modul ini diklaim mampu menahan arus hingga 3A, batas aman operasional kontinu jangka panjang tanpa pendingin tambahan adalah 2.0 Ampere (atau daya di bawah 10 Watt). Jika beban rangkaian robotika Anda menarik arus kontinu di atas 2A, wajib menempelkan Heatsink Aluminium Mini di atas permukaan chip hitam LM2596 agar modul tidak cepat mengalami kegagalan fungsi akibat panas berlebih!
