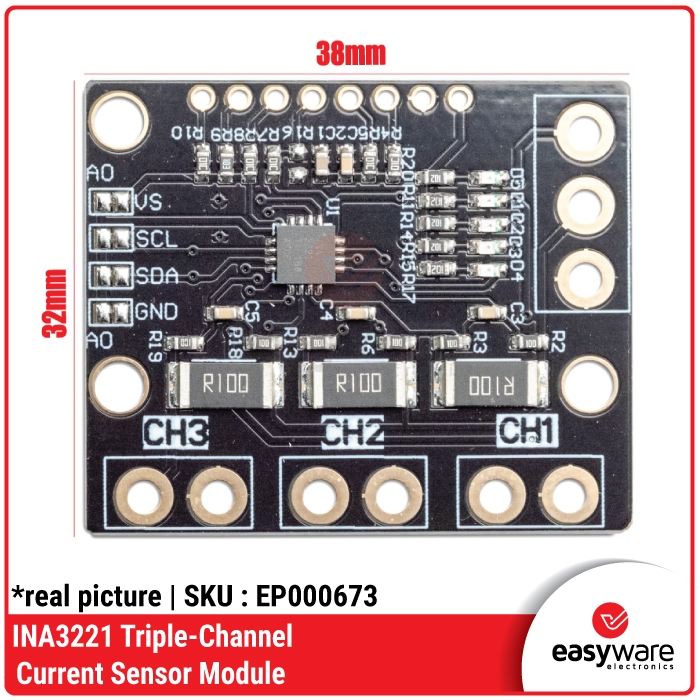

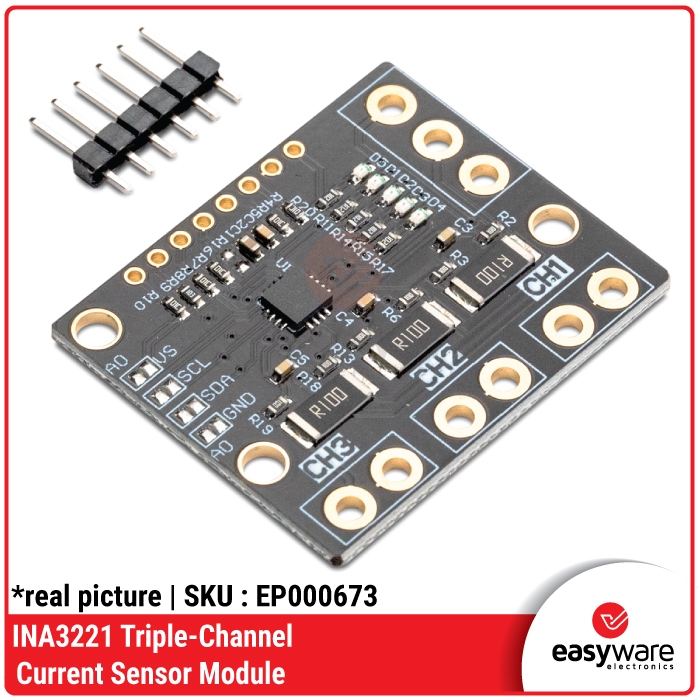

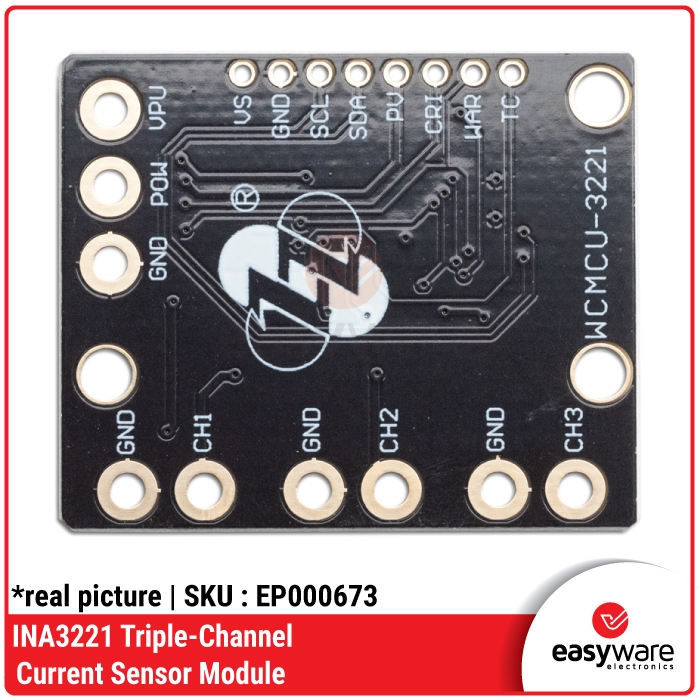

INA3221 Triple-Channel high side current sensor 0-26V module

Deskripsi

Hi #RekanEasyWare! 👋

Deskripsi Produk

INA3221 Triple-Channel High-Side Current Sensor Module adalah modul monitoring daya berbasis IC INA3221 yang dapat mengukur arus dan tegangan pada 3 jalur secara independen. Modul menggunakan komunikasi I2C/SMBus, sehingga hasil pengukuran dapat dibaca oleh Arduino, ESP32, Raspberry Pi, dan berbagai mikrokontroler lainnya.

INA3221 dapat memonitor tegangan bus dari 0V hingga 26V dan menggunakan ADC 13-bit untuk pengukuran. Selain current sensing, modul juga dapat membaca tegangan bus dan menghitung parameter daya melalui sistem monitoring.

Fitur Utama

✅ 3 Channel pengukuran arus dan tegangan
✅ High-side current sensing
✅ Tegangan bus 0–26V
✅ Resolusi ADC 13-bit
✅ Interface I2C / SMBus
✅ Supply IC 2.7–5.5V
✅ Mendukung pengukuran shunt voltage dan bus voltage
✅ Tersedia fitur Warning & Critical Alert
✅ Memiliki beberapa pilihan alamat I2C
✅ Cocok untuk monitoring beberapa power rail sekaligus

Spesifikasi

• IC: INA3221

• Tipe: Triple-Channel High-Side Current & Voltage Monitor

• Jumlah Channel: 3

• Bus Voltage: 0–26V

• Supply Voltage: 2.7–5.5V

• ADC Resolution: 13-bit

• Interface: I2C / SMBus

• Jumlah Alamat I2C: 4 programmable addresses

• Operating Temperature IC: -40°C hingga +125°C

• Package IC: VQFN-16

• Ukuran IC: 4 × 4mm

Cocok Untuk

• Monitoring konsumsi daya

• Monitoring 3 power rail sekaligus

• Arduino

• ESP32 / ESP8266

• Raspberry Pi

• Sistem battery monitoring

• Power supply monitoring

• Robotics

• IoT

• Embedded system

• Project elektronika dan data logger

Isi Paket

📦 1 PCS INA3221 Triple-Channel Current Sensor Module

Catatan

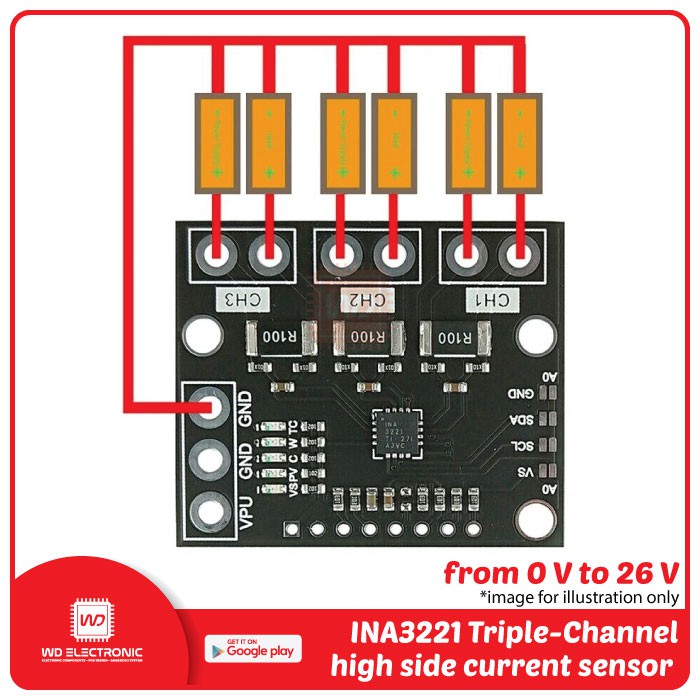

INA3221 mengukur arus berdasarkan tegangan yang melewati shunt resistor, sehingga karakteristik dan batas arus aktual modul bergantung pada nilai shunt resistor serta desain board yang digunakan.

Pastikan tegangan bus yang dimonitor tidak melebihi 26V dan tegangan supply IC berada pada rentang 2.7–5.5V.
