Deskripsi
UC3844BD dari STMicroelectronics adalah IC Current Mode PWM Controller yang banyak digunakan sebagai komponen utama dalam desain SMPS (Switching Mode Power Supply) topologi flyback dan forward converter. Dengan frekuensi oscillator hingga 500kHz dan output totem-pole gate driver, IC ini mampu menggerakkan MOSFET power secara langsung tanpa buffer tambahan.
Fitur UVLO (Under Voltage Lock Out) melindungi sistem dari operasi pada tegangan supply yang terlalu rendah, sementara current mode control memberikan respons transien yang lebih cepat dan karakteristik loop yang lebih stabil dibanding voltage mode control.
Detail Produk:
| Spesifikasi | Keterangan |
|---|---|
| Manufacturer | STMicroelectronics (ST) |
| Part Number | UC3844BD1013TR |
| Fungsi | Current Mode PWM Controller |
| Topologi | Flyback, Forward, Boost, Buck |
| Supply Voltage | 10V – 30V (Vcc) |
| Output | Totem-pole Gate Driver |
| Frekuensi | Hingga 500kHz |
| UVLO | 8.5V (on) / 7.6V (off) |
| Duty Cycle | Maks. 50% |

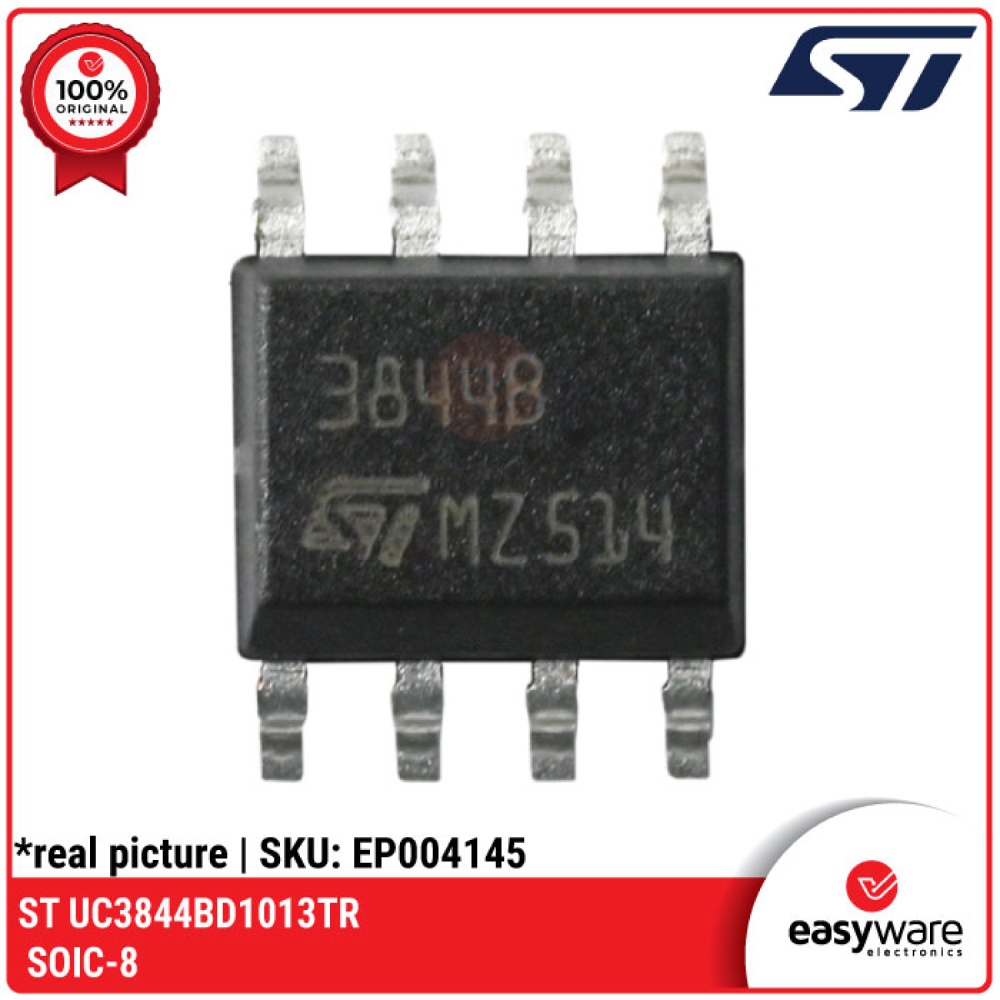

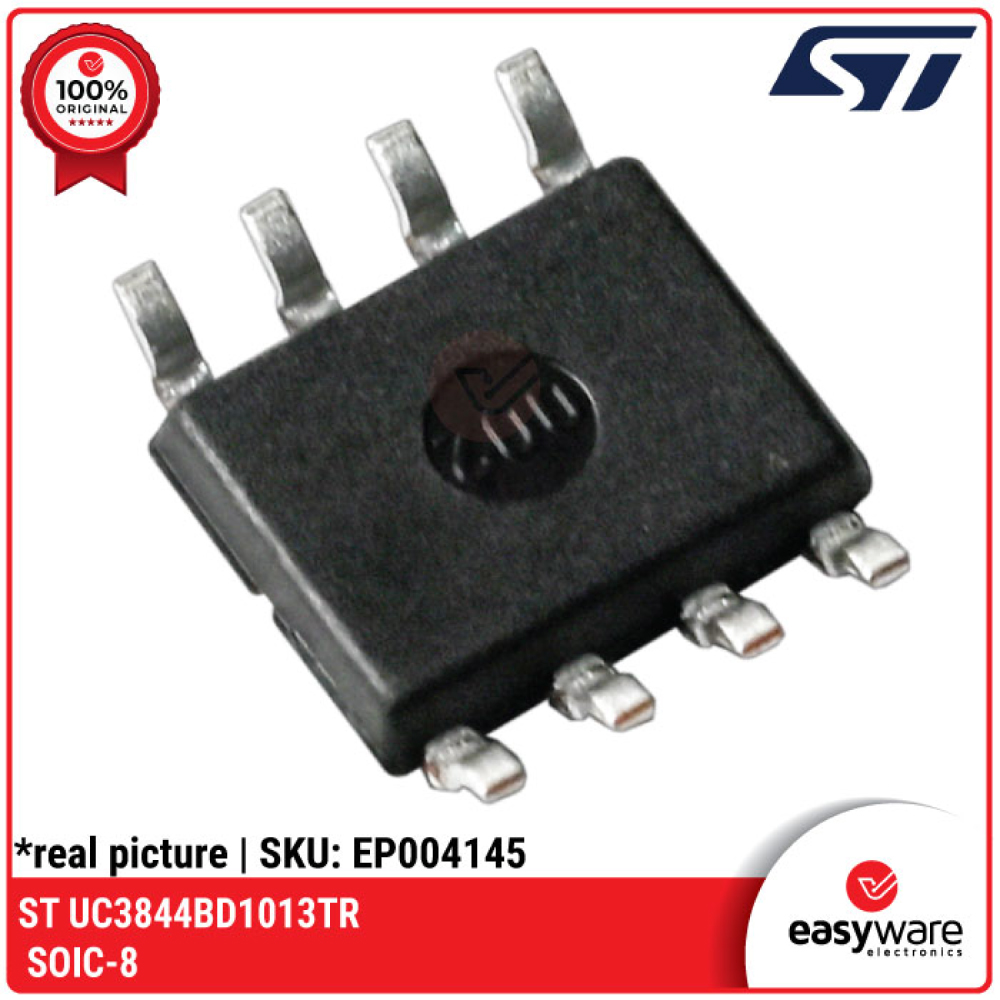

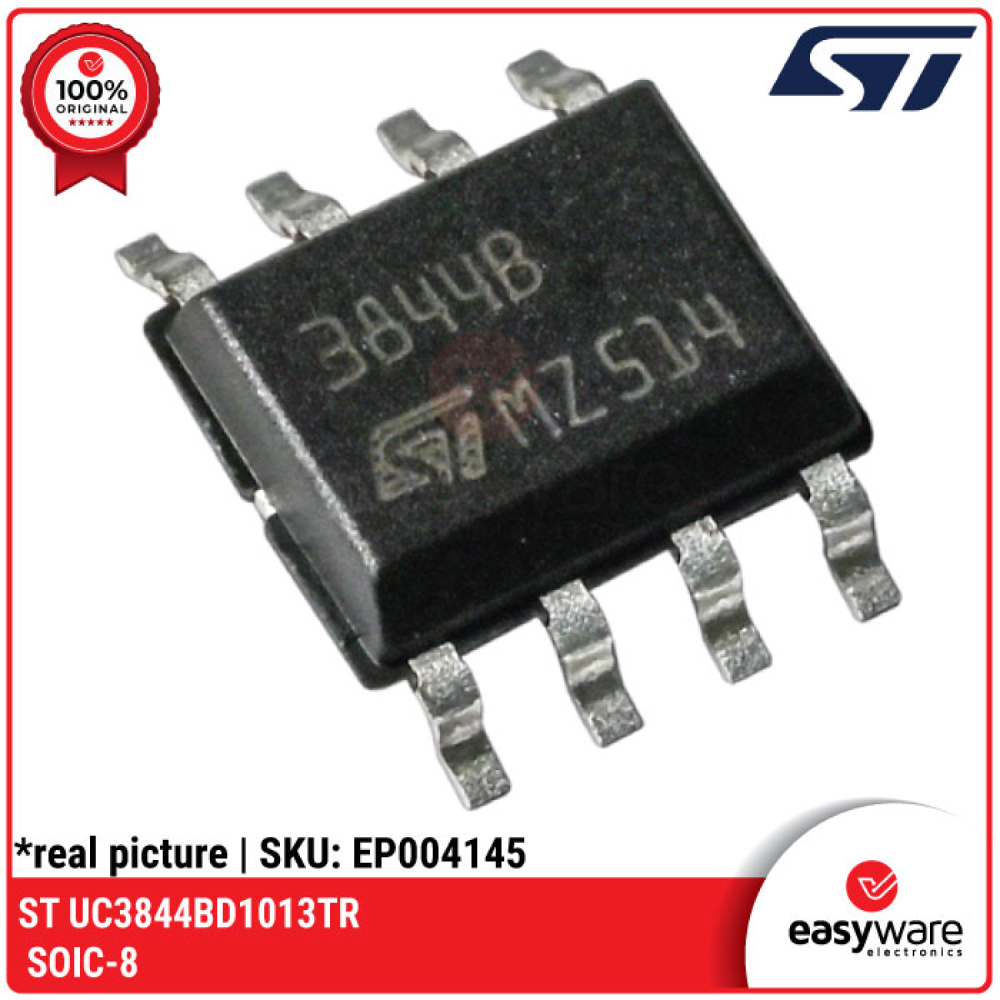

| Package | SOIC-8 (SMT) |
| Operating Temp | 0°C ~ +70°C |
| Versi | 100% Original STMicroelectronics |
| Harga | Rp 10.000/pcs |
| SKU | EP004145 |
Keunggulan:
- ✅ 100% Original STMicroelectronics — terjamin kualitas & konsistensi
- ✅ Current mode control — respons transien cepat & stabil
- ✅ Frekuensi hingga 500kHz — transformer lebih kecil & compact
- ✅ Totem-pole gate driver — drive MOSFET langsung tanpa buffer
- ✅ UVLO protection — proteksi undervoltage otomatis
- ✅ SOIC-8 SMT — cocok untuk desain PCB modern
