Deskripsi
Halo #RekanEasyWare! 👋

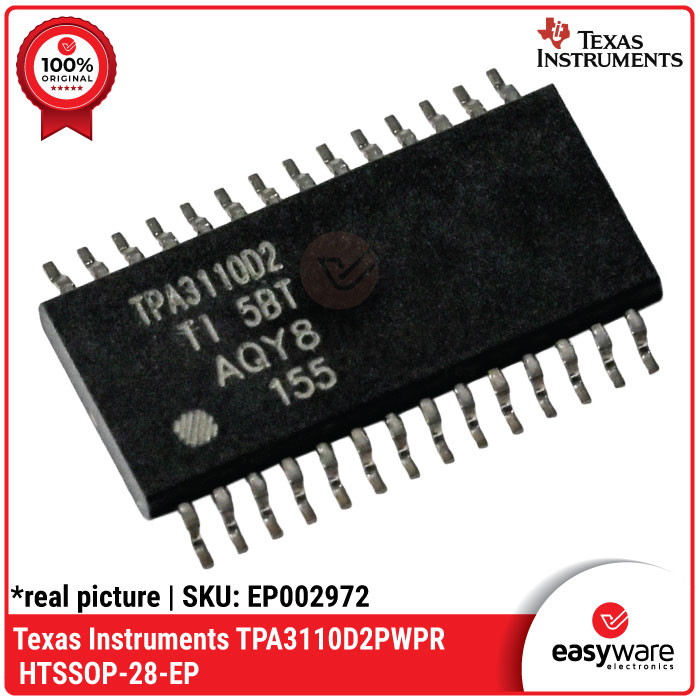

IC TPA3110D2 TI SMD TPA3110D2PWPR HTSSOP-28-EP ORIGINAL merupakan IC Audio Power Amplifier Class-D 2 Channel dari Texas Instruments (TI) yang dirancang untuk menghasilkan kualitas audio yang jernih dengan efisiensi tinggi. IC ini sangat cocok digunakan pada amplifier stereo, speaker aktif, soundbar, TV, monitor, hingga berbagai proyek audio DIY.
Deskripsi Produk
TPA3110D2PWPR adalah IC Audio Power Amplifier Class-D dengan konfigurasi 2 Channel (Stereo) yang mampu menghasilkan daya hingga 15W per kanal pada beban 8Ω dengan catu daya 16V, atau hingga 30W dalam mode Mono (BTL) pada beban 4Ω. IC ini bekerja pada rentang tegangan 8V hingga 26V DC sehingga fleksibel untuk berbagai aplikasi audio.
Menggunakan teknologi Class-D, IC ini memiliki efisiensi hingga 90%, sehingga menghasilkan panas yang lebih rendah dibandingkan amplifier Class-AB dan sering kali tidak memerlukan heatsink besar pada penggunaan normal. Selain itu, TPA3110D2 telah dilengkapi berbagai fitur proteksi seperti thermal protection, short circuit protection, overcurrent protection, serta SpeakerGuard™ untuk membantu melindungi speaker dari kerusakan.

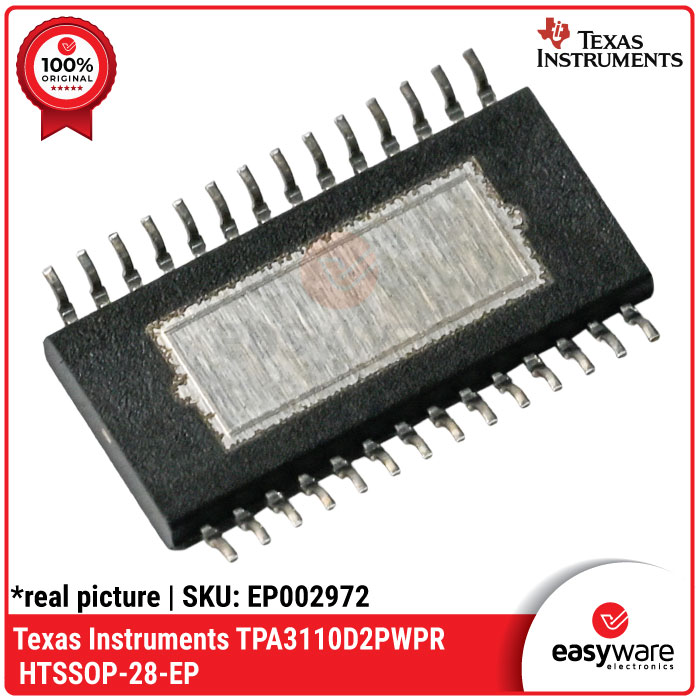

Kemasan HTSSOP-28 dengan Exposed Pad (HTSSOP-28-EP) memberikan pembuangan panas yang lebih baik sehingga cocok untuk desain PCB amplifier berukuran ringkas.
Keuntungan Menggunakan Produk Ini
Kualitas Audio Jernih dan Efisien: Teknologi Class-D memberikan efisiensi tinggi hingga sekitar 90%, sehingga konsumsi daya lebih hemat dan panas lebih rendah.
Rentang Tegangan Kerja Luas: Mendukung catu daya 8V hingga 26V DC, sehingga mudah diintegrasikan pada berbagai sistem audio.
Proteksi Lengkap: Dilengkapi proteksi terhadap overcurrent, overtemperature, short circuit, serta fitur SpeakerGuard™ untuk meningkatkan keamanan sistem audio.
Fitur Utama
✅ Stereo Class-D Audio Amplifier: Mendukung konfigurasi 2 Channel Stereo atau 1 Channel Mono (BTL) dengan efisiensi tinggi. 🔊
✅ Wide Operating Voltage: Bekerja pada tegangan 8V–26V DC, cocok untuk berbagai aplikasi audio. ⚡
✅ Built-in Protection: Dilengkapi proteksi thermal, short circuit, overcurrent, serta SpeakerGuard™ untuk meningkatkan keandalan sistem. 🛡️
Spesifikasi Teknis Utama
- Tipe Produk: Audio Power Amplifier IC
- Model: TPA3110D2PWPR
- Produsen: Texas Instruments (TI)
- Jenis Amplifier: Class-D Stereo Audio Amplifier
- Jumlah Channel: 2 Channel (Stereo)
- Output Mono (BTL): Hingga 30W
- Output Stereo: Hingga 2 × 15W
- Tegangan Operasi: 8V–26V DC
- Efisiensi: Hingga 90%
- Paket IC: HTSSOP-28-EP (Exposed Pad)
- Fitur Proteksi:
- SpeakerGuard™
- Thermal Protection
- Short Circuit Protection
- Overcurrent Protection
- Aplikasi: Speaker Aktif, Bluetooth Amplifier, Soundbar, TV, Monitor, Home Audio, DIY Audio Amplifier, dan Perangkat Multimedia
- Isi Paket: 1 PCS IC TPA3110D2PWPR Original
Tips Pro Untuk #RekanEasyWare
⚠️ Gunakan PCB Sesuai Rekomendasi Datasheet: Karena merupakan amplifier Class-D, tata letak PCB (layout), jalur ground, dan jalur output speaker sangat berpengaruh terhadap performa audio dan tingkat EMI.
⚠️ Pastikan Pendinginan yang Baik: Pada penggunaan dengan daya tinggi secara terus-menerus, sambungkan Exposed Pad ke area ground PCB yang cukup luas atau tambahkan heatsink sesuai kebutuhan untuk membantu pelepasan panas.
💡 Gunakan Catu Daya yang Stabil: Agar kualitas audio maksimal dan noise rendah, gunakan power supply DC yang stabil dengan arus yang memadai sesuai kebutuhan daya amplifier.
