Halo #RekanEasyWare! 👋

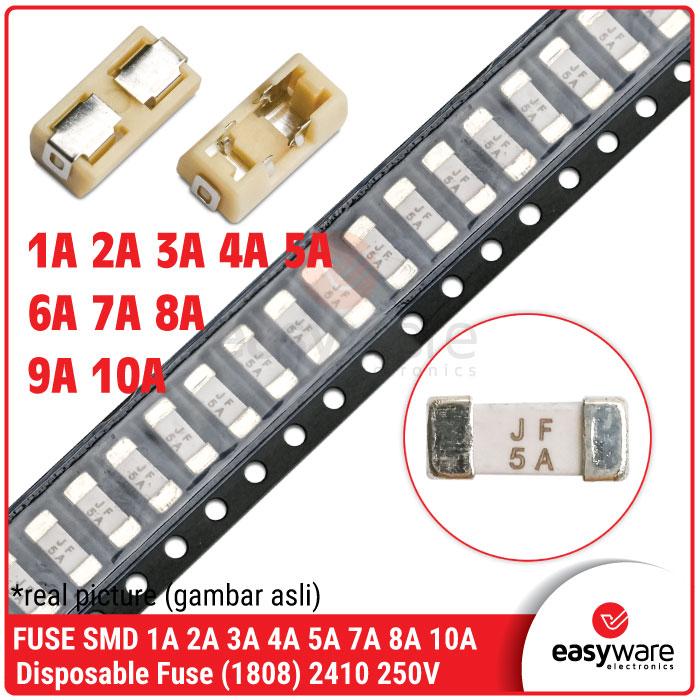

Sedang melakukan servis modul power supply TV LCD, memodifikasi modul charger USB berdaya tinggi, atau mendesain papan sirkuit kustom yang membutuhkan proteksi pemutus arus super cepat namun tetap menghemat ruang PCB? Fuse SMD 1808 / 2410 Fast Acting 250V beserta Holder Fuse pasangannya ini adalah komponen proteksi mutakhir untuk menjaga sirkuit Anda dari risiko kerusakan fatal akibat hubungan arus pendek!
Deskripsi Produk
Fuse SMD 1808 2410 adalah sekring pengaman tipe permukaan (Surface Mount Device) berbahan keramik tebal dengan teknologi Wire-In-Air (WIA). Sekring pengaman sekali putus (disposable/fast-blow) ini dirancang untuk memberikan interupsi arus instan saat terjadi lonjakan beban berlebih (overcurrent). Punya rating tegangan tinggi hingga 250V AC/DC, sekring ini tersedia dalam berbagai pilihan arus potong mulai dari 1A, 2A, 3A, 4A, 5A, 7A, 8A, hingga 10A. Di pasaran komponen elektronik, ukuran metrik 2410 memiliki dimensi fisik yang sama persis dengan ukuran standar 1808, sehingga keduanya saling kompatibel penuh saat dipasang.
Keuntungan Menggunakan Produk Ini:
-
Respons Pemutusan Instan (Fast-Acting): Menggunakan struktur internal kawat halus responsif yang akan melebur seketika saat dilewati arus liar di atas ratingnya, mengamankan IC driver utama sebelum sempat terbakar.
-
Bodi Keramik Tahan Tekanan: Lapisan bodi berbahan keramik memberikan ketahanan termal yang sangat baik, memastikan sekring tidak akan pecah atau meledak saat memutus arus pendek berdaya tinggi.
-
Tegangan Kerja Luas (Hingga 250V): Sangat fleksibel diaplikasikan mulai dari jalur tegangan rendah digital (5V/12V) hingga jalur primer listrik AC 220V pada modul switched-mode power supply (SMPS).
Fitur Unggulan:
-
✅ Wire-In-Air (WIA) Square Shape: Bentuk balok persegi dengan rongga udara internal yang stabil, menjaga nilai hambatan dalam sekring tetap konsisten rendah. ⚙️
-
✅ Gold/Silver Plated End Caps: Bagian ujung terminal berlapis logam premium untuk memastikan hantaran arus lancar tanpa rugi-rugi tegangan. 🚀
-

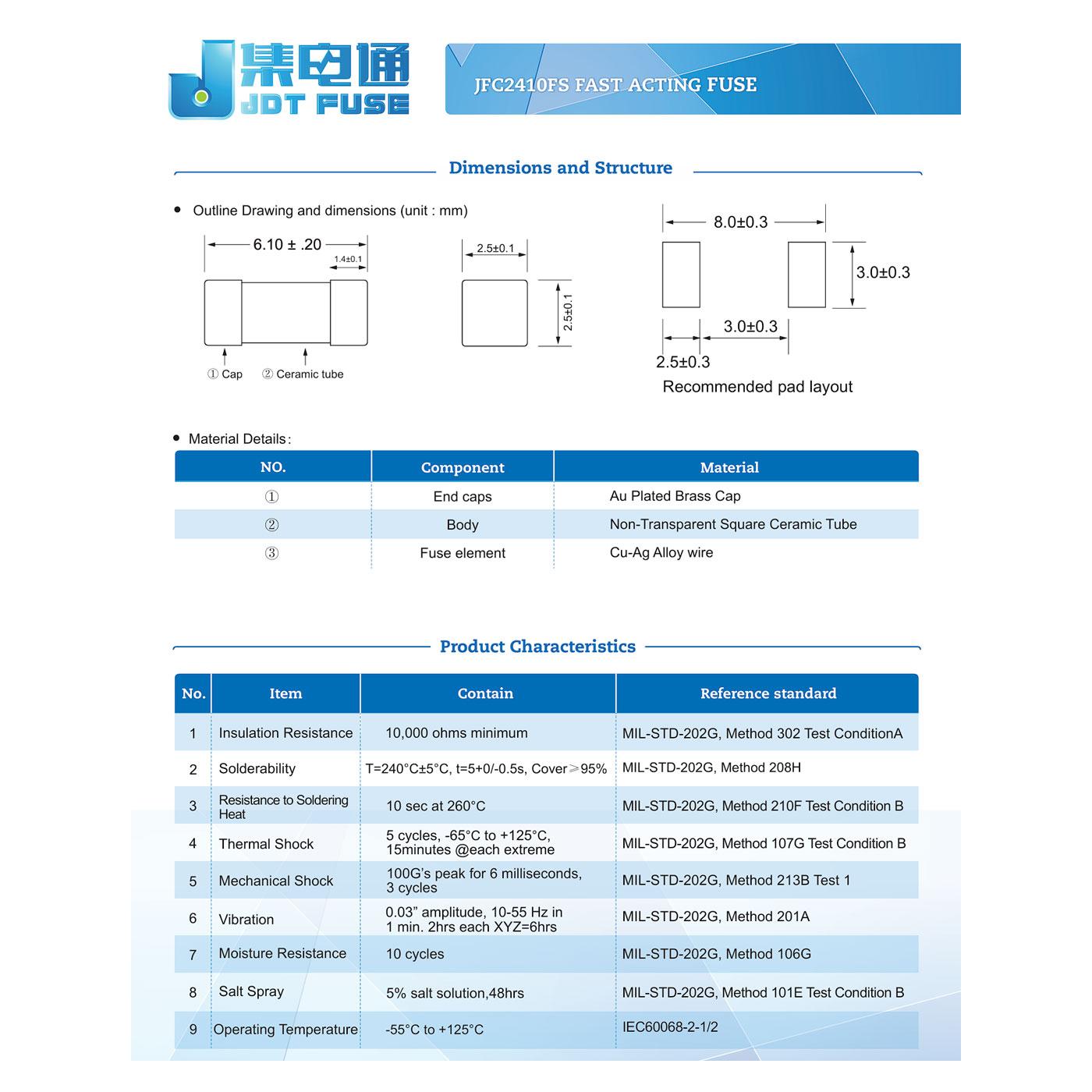

✅ Standard SMD 1808/2410 Footprint: Ukuran dimensi $\pm 6.1\text{ mm} \times 2.69\text{ mm}$, sangat bersahabat untuk tata letak jalur PCB kustom modern yang padat komponen. 📐
Spesifikasi Teknis Utama:
-
Tipe Komponen: Fast-Acting Ceramic Surface Mount Fuse (Disposable) 💎
-
Ukuran Kemasan Kode: 1808 (Imperial) / 2410 (Metric) 📏
-
Dimensi Fisik Body: $\pm 6.1\text{ mm} \times 2.69\text{ mm} \times 2.69\text{ mm}$ 📐
-
Batas Rating Tegangan Maksimal: 250 Volt AC/DC (Varian di atas 7A optimal hingga 125V) ⚡
-

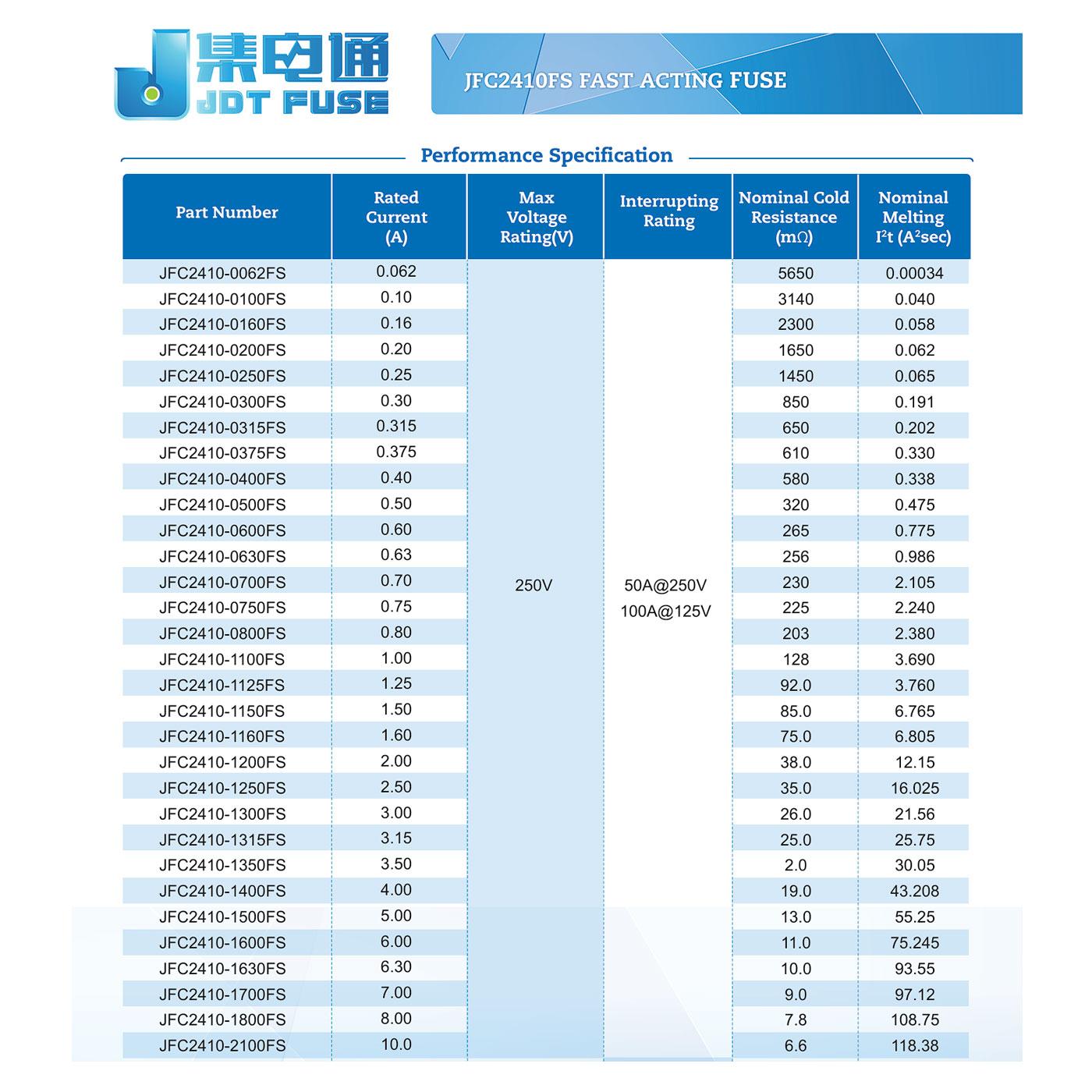

Pilihan Kapasitas Arus (Ampere): 1A, 2A, 3A, 4A, 5A, 7A, 8A, 10A 📊
-
Suhu Operasional Sirkuit: $-55^\circ\text{C}$ sampai $+125^\circ\text{C}$ 🌡️
Tips Pro Untuk #RekanEasyWare:
-
Gunakan Varian Ampere 1.5x – 2x Arus Normal: Saat memilih kapasitas Ampere sekring untuk sirkuit Anda, jangan memilih nilai yang pas dengan arus beban normal. Misalnya jika rangkaian robot kita menarik arus konstan 2A, gunakanlah sekring berkapasitas 3A atau 4A. Hal ini bertujuan untuk mencegah sekring putus prematur akibat adanya lonjakan arus kejut sesaat (inrush current) ketika dinamo motor pertama kali dinyalakan.
-
Manfaatkan Holder Fuse untuk Efisiensi Waktu: Jika Anda sedang membuat project purwarupa riset yang masih dalam tahap pengujian berkala, sangat direkomendasikan untuk menyolder Holder Fuse SMD 1808/2410 pada papan PCB Anda. Cukup solder holdernya sekali, dan jika terjadi korsleting saat koding dikembangkan, Anda tinggal mencungkil sekring lama dan memasang yang baru dalam hitungan detik tanpa merusak jalur tembaga PCB karena panas solder berulang! 💡
