ESP32-S3-DevKitC-1 N16R8 – Board Development WiFi 6 & Bluetooth 5.0 Dual Core 16MB Flash 8MB PSRAM With IPEX Socket

Deskripsi

Halo #RekanEasyWare! 👋

Mau bikin proyek AI dan IoT kamu berjalan super cepat, hemat memori, dan secure? Ini dia development board generasi terbaru yang paling powerful: ESP32-S3-DevKitC-1 N16R8! Board ini adalah solusi all-in-one yang menggabungkan chip ESP32-S3 Dual-Core dengan memori besar dan konektivitas Wi-Fi & Bluetooth 5.0 lengkap! 🚀

Meskipun kedua board ini menggunakan basis chip, interupsi prosesor, dan kapasitas memori monster yang sama persis, perbedaan mendasar di antara keduanya terletak pada desain antarmuka antena Wi-Fi/Bluetooth yang digunakan.

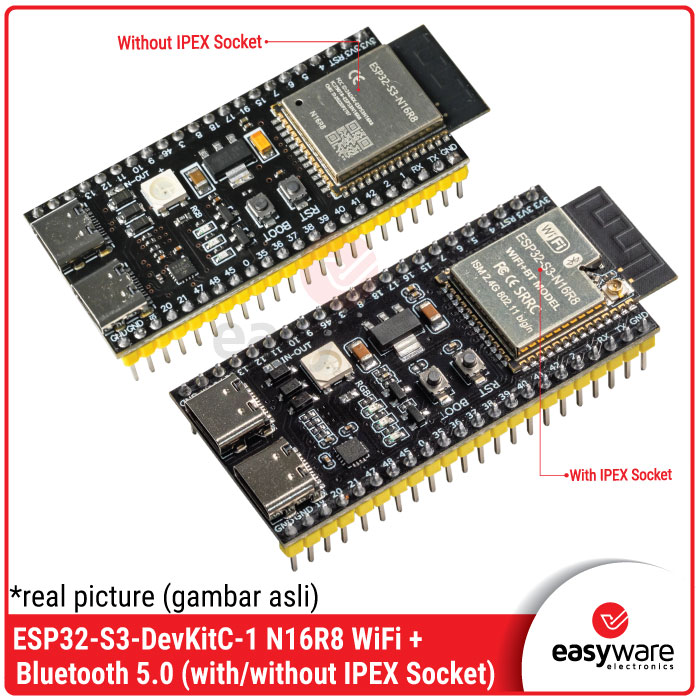

Perbedaan Utama: Varian IPEX vs Tanpa IPEX

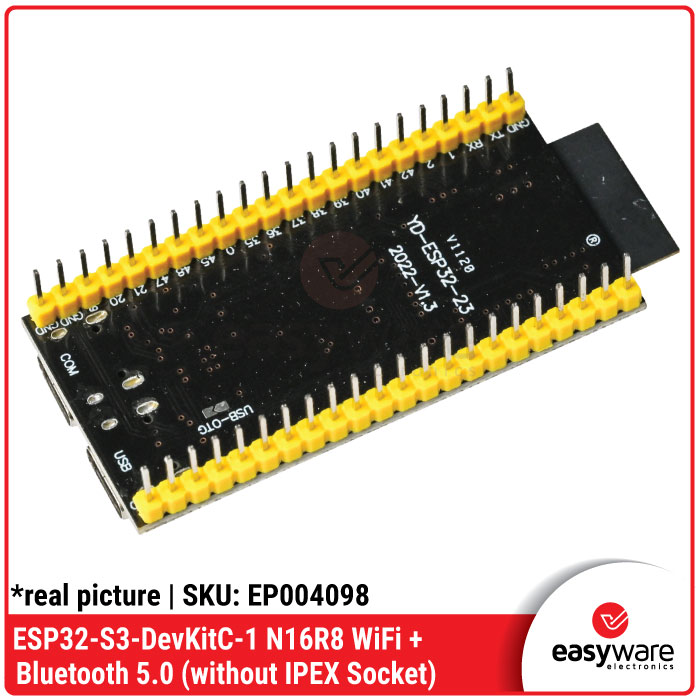

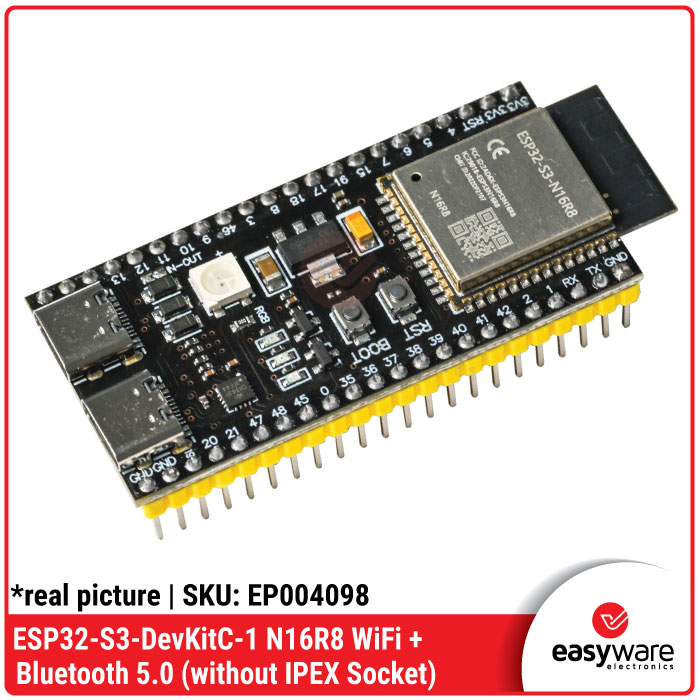

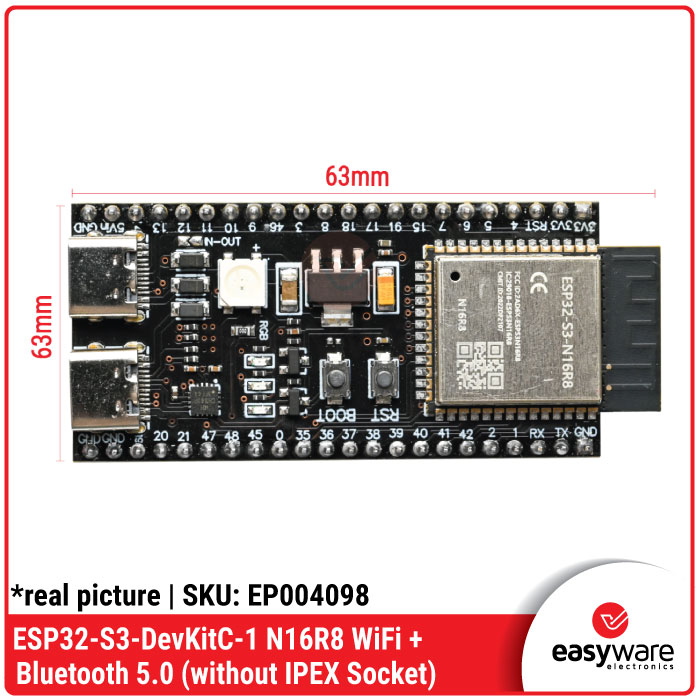

• ESP32-S3-DevKitC-1 N16R8 (Without IPEX Socket)

  • Antena: Menggunakan Antena Jalur PCB (On-board PCB Trace Antenna) yang langsung tercetak di papan board.

  • Kelebihan: Sangat praktis untuk penggunaan out-of-the-box karena tidak perlu membeli antena tambahan. Cocok untuk proyek dalam ruangan atau penggunaan boks/casing non-logam (seperti plastik atau akrilik).

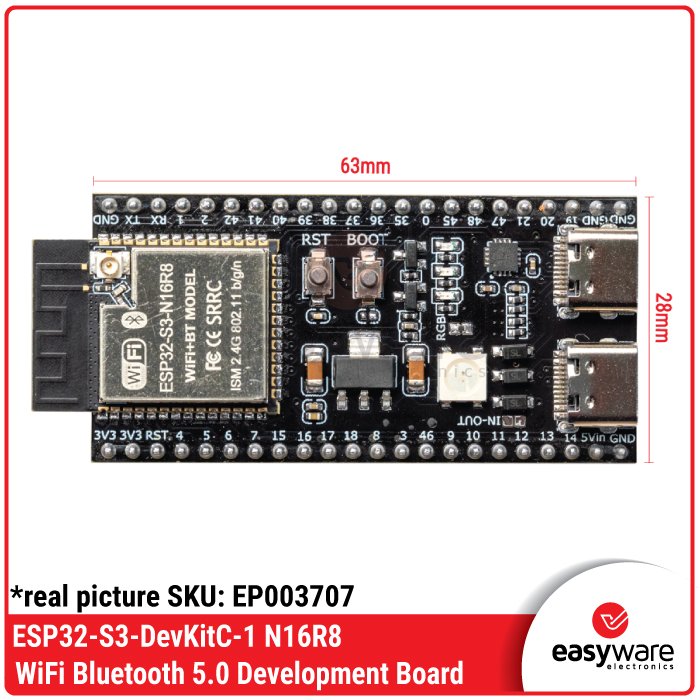

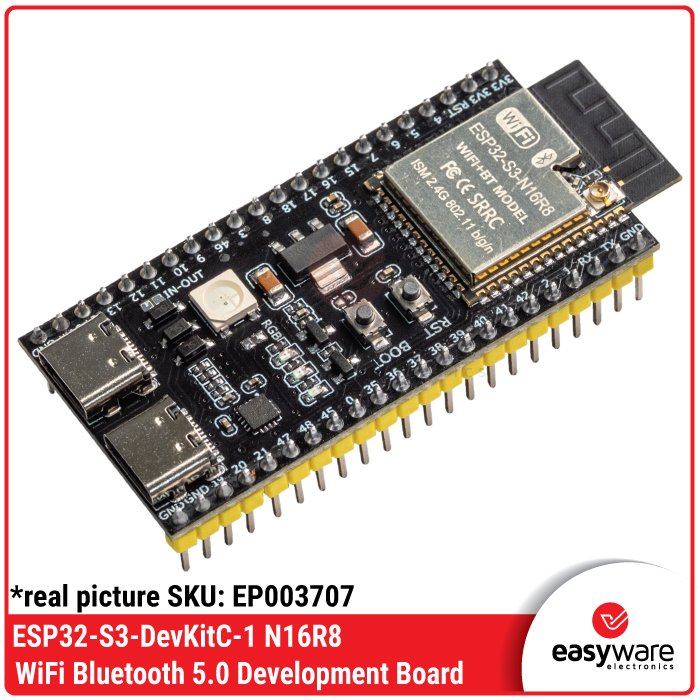

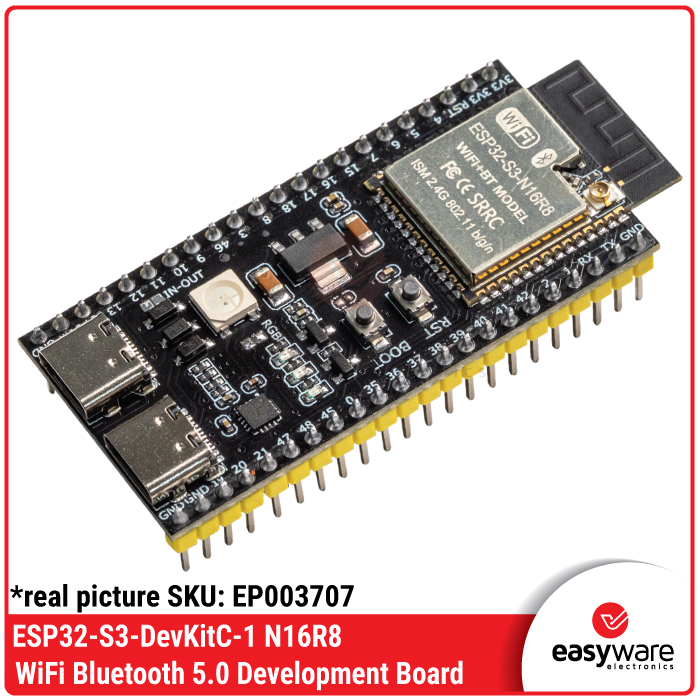

• ESP32-S3-DevKitC-1 N16R8 (With IPEX Socket)

  • Antena: Tidak memiliki jalur antena di PCB, melainkan menyediakan Konektor Mikro IPEX/U.FL (U.FL Socket).

  • Kelebihan: Wajib dihubungkan dengan kabel pigtail dan antena eksternal 2.4GHz. Sangat ideal jika board harus dimasukkan ke dalam boks panel besi tertutup, sehingga antena bisa ditarik keluar panel untuk menghindari redaman sinyal (faraday cage).

Spesifikasi Teknis Utama (Berlaku untuk Kedua Varian)

Karena kedua papan pengembangan ini mengusung modul inti ESP32-S3-WROOM-1 dengan spesifikasi memori tertinggi (N16R8), fitur internal sirkuitnya identik:

• Prosesor Utama: Xtensa® 32-bit LX7 Dual-Core Processor dengan kecepatan clock hingga 240 MHz.

• Akselerasi AI: Mendukung instruksi vektor internal (vector instructions) untuk mempercepat komputasi Neural Network (AIoT), Face Recognition, dan pemrosesan sinyal suara.

• Memori Penyimpanan (N16R8):

  • SPI Flash: 16 MB (Sangat melimpah untuk menampung firmware besar, aset gambar GUI, atau web server lokal).

  • Octal PSRAM: 8 MB (Sangat krusial untuk melakukan buffering kamera beresolusi tinggi atau pemrosesan data AI).

  • Internal SRAM: 512 KB & ROM 384 KB.

• Konektivitas Nirkabel:

  • Wi-Fi: 2.4 GHz (802.11 b/g/n) dengan dukungan bandwidth hingga 40 MHz.

  • Bluetooth: Bluetooth 5.0 (LE / Low Energy) dengan dukungan Bluetooth Mesh untuk jangkauan IoT yang lebih luas.

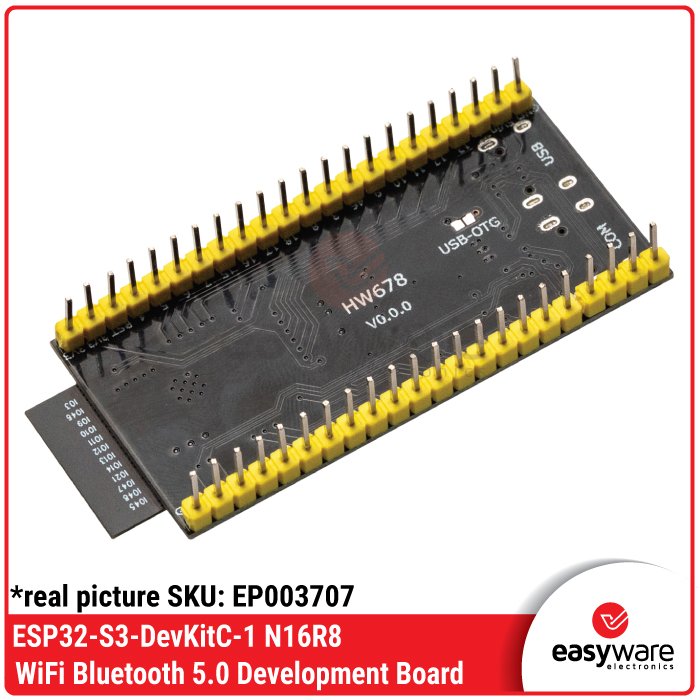

• Antarmuka Port USB: Dilengkapi Dual USB Type-C. Satu port bertindak sebagai USB-to-UART (untuk pemrograman/debugging lewat chip CP2102/CH343) dan satu port lagi terhubung langsung sebagai Native USB OTG (bisa emulasi keyboard, mouse, atau mass storage).

• Periferal I/O: Hingga 45 GPIO yang dapat diprogram, termasuk SPI, I2C, I2S, UART, PWM, ADC (12-bit), DAC, Touch Sensor, dan kontroler TWAI® (kompatibel dengan CAN Bus).

Tabel Perbandingan Varian Antena ESP32-S3

Berikut adalah rangkuman perbandingan fitur mekanis antena untuk membantu Anda menentukan tipe board yang paling pas:

Rekomendasi Pemilihan

• Pilih varian Without IPEX (PCB Antenna) jika Anda menginginkan kepraktisan saat tahap prototyping cepat di atas breadboard dan proyek Anda tidak terkendala oleh jarak transmisi Wi-Fi.

• Pilih varian With IPEX Socket jika Anda berniat menaruh alat di area lapangan/pabrik yang menggunakan boks pengaman tertutup besi guna menghindari hilangnya konektivitas data internet.
