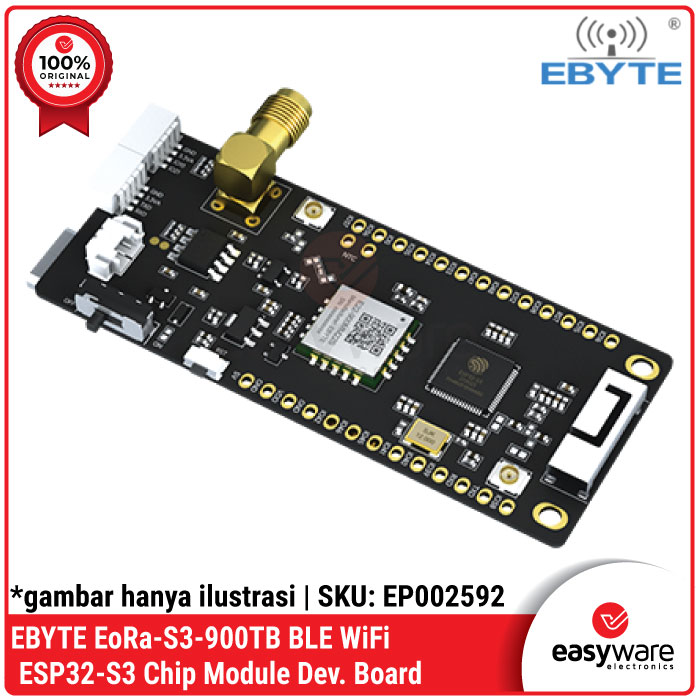

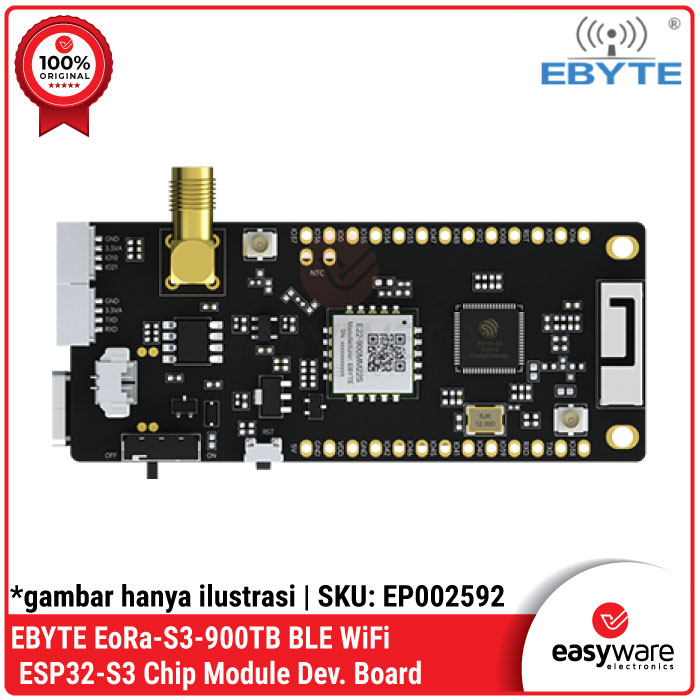

EBYTE EoRa-S3-900TB BLE WiFi Module Development Board ESP32-S3 Chip

Deskripsi

Halo #RekanEasyWare! 👋

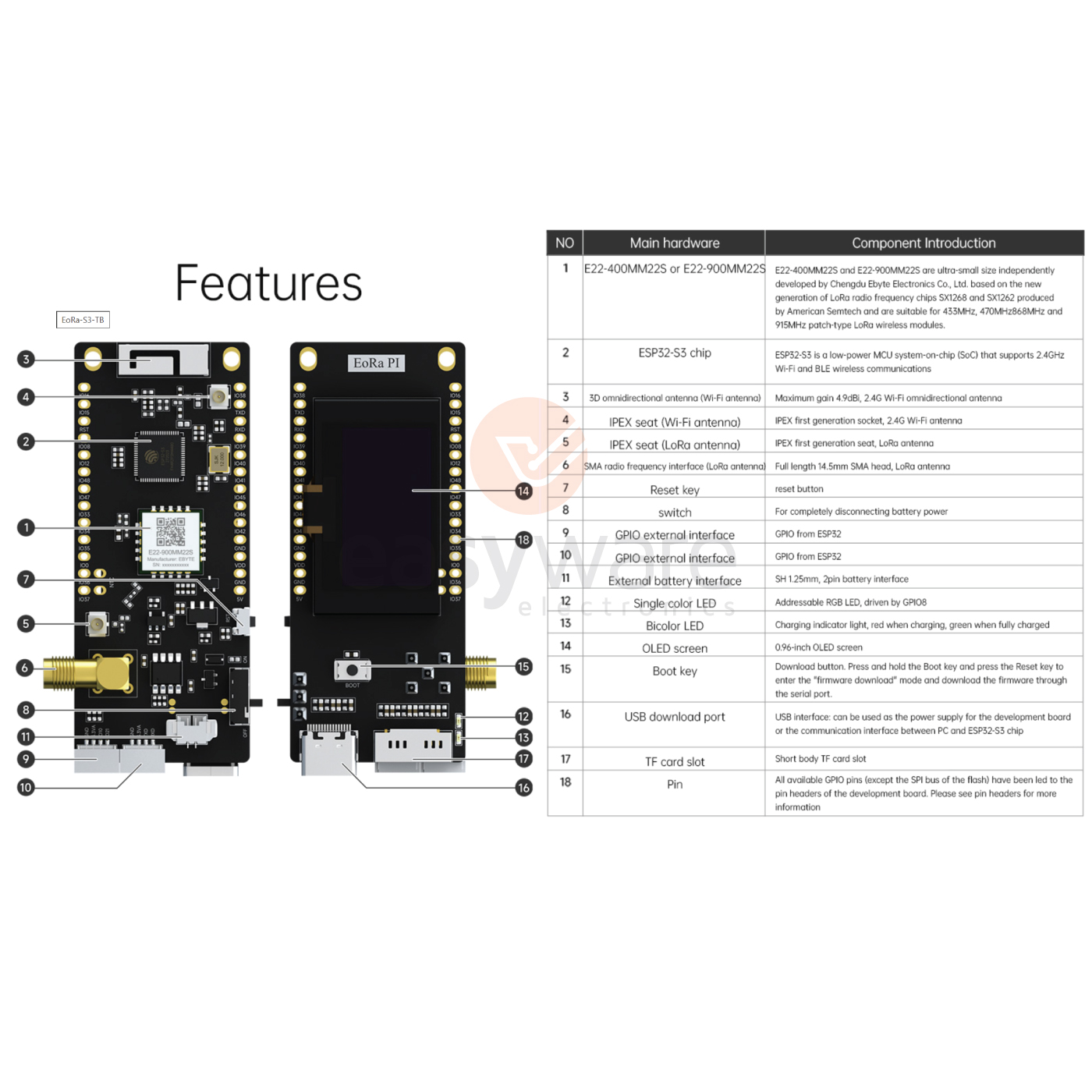

EBYTE EoRa-S3-900TB merupakan development board berbasis ESP32-S3FH4R2 yang menggabungkan konektivitas WiFi, BLE, dan LoRa 900MHz dalam satu board. Board ini juga dilengkapi OLED 0.96 inch, slot Micro SD, USB Type-C, serta rangkaian charging baterai lithium, sehingga sangat cocok untuk pengembangan perangkat IoT, wireless communication, sensor monitoring, data logger, dan proyek embedded system.

Deskripsi Produk

EoRa-S3-900TB adalah development board dari EBYTE yang menggunakan chip ESP32-S3FH4R2 sebagai mikrokontroler dan modul LoRa E22-900MM22S untuk komunikasi jarak jauh.

ESP32-S3 pada board menyediakan konektivitas WiFi 2.4GHz dan BLE, sedangkan modul LoRa mendukung rentang frekuensi sekitar 850–930MHz. Board juga sudah mengintegrasikan OLED 0.96 inch, slot kartu SD, USB Type-C, serta rangkaian pengisian dan manajemen daya baterai lithium.

Dengan kombinasi tersebut, EoRa-S3-900TB dapat digunakan untuk membuat perangkat IoT yang membutuhkan koneksi lokal melalui WiFi/BLE sekaligus komunikasi jarak jauh menggunakan LoRa.

Keuntungan Menggunakan Produk Ini

Multi-Konektivitas: Menggabungkan WiFi, BLE, dan LoRa dalam satu development board sehingga lebih fleksibel untuk berbagai proyek wireless.

Fitur Lengkap: Sudah tersedia OLED, slot SD Card, USB Type-C, dan rangkaian charging baterai lithium.

LoRa Jarak Jauh: Modul LoRa E22-900MM22S mendukung komunikasi pada rentang 850–930MHz dengan sensitivitas penerimaan yang tinggi.

Fitur Utama

✅ ESP32-S3FH4R2: Mikrokontroler dengan WiFi dan BLE untuk pengembangan IoT. 📡

✅ LoRa E22-900MM22S: Mendukung komunikasi LoRa 900MHz untuk koneksi jarak jauh. 📶

✅ OLED 0.96 Inch: Layar onboard untuk menampilkan data dan informasi perangkat. 🖥️

✅ Micro SD Card Slot: Dapat digunakan untuk penyimpanan data maupun data logger. 💾

✅ USB Type-C: Digunakan sebagai antarmuka USB dan sumber daya board. 🔌

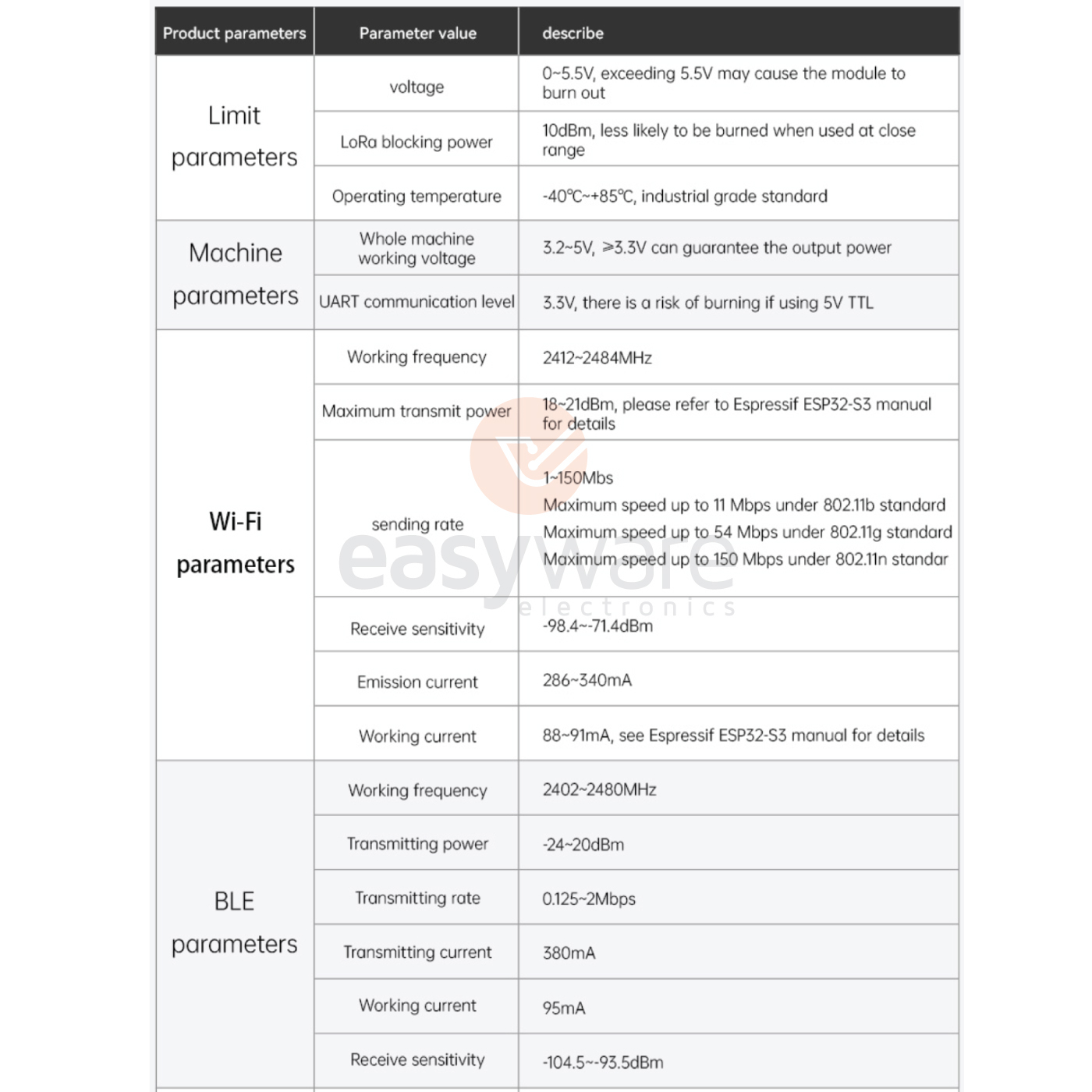

Spesifikasi Teknis Utama

• Tipe Produk: Wireless Development Board
• Model: EoRa-S3-900TB
• Brand: EBYTE
• MCU: ESP32-S3FH4R2
• Konektivitas: WiFi 2.4GHz + BLE
• WiFi Frequency: 2412–2484MHz
• WiFi Standard: 802.11 b/g/n
• Bluetooth: BLE

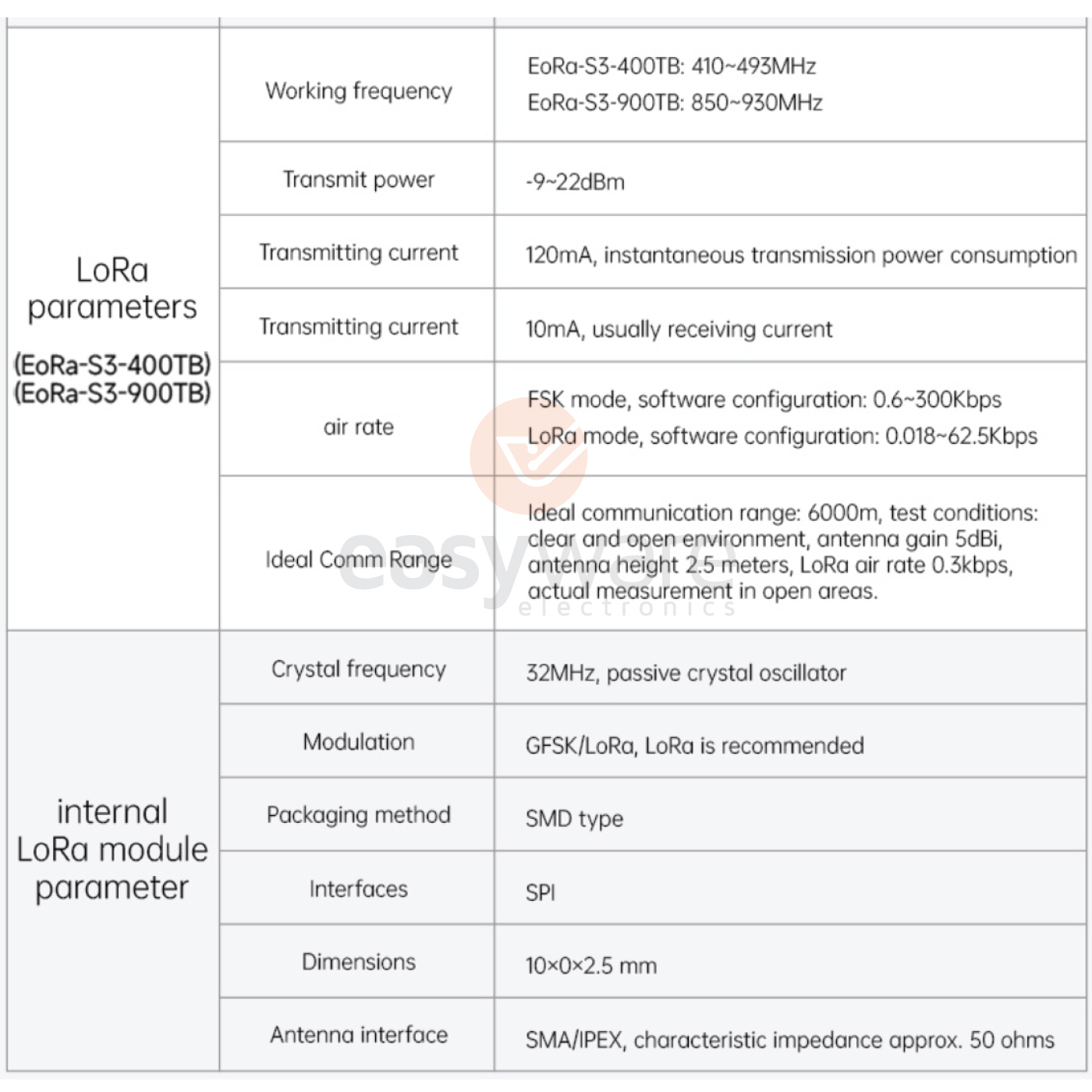

• LoRa Module: E22-900MM22S
• LoRa Frequency: 850–930MHz
• LoRa Modulation: GFSK / LoRa
• LoRa Interface: SPI
• LoRa Maximum Transmit Power: Hingga 22dBm
• LoRa Receiver Sensitivity: Hingga sekitar -147dBm pada kondisi tertentu
• Display: OLED 0.96 inch
• Storage: Slot Micro SD Card
• Interface: USB Type-C
• Charging: Built-in lithium battery charging circuit
• Operating Voltage: 3.2–5V
• UART Logic Level: 3.3V
• Operating Temperature: -40°C hingga +85°C

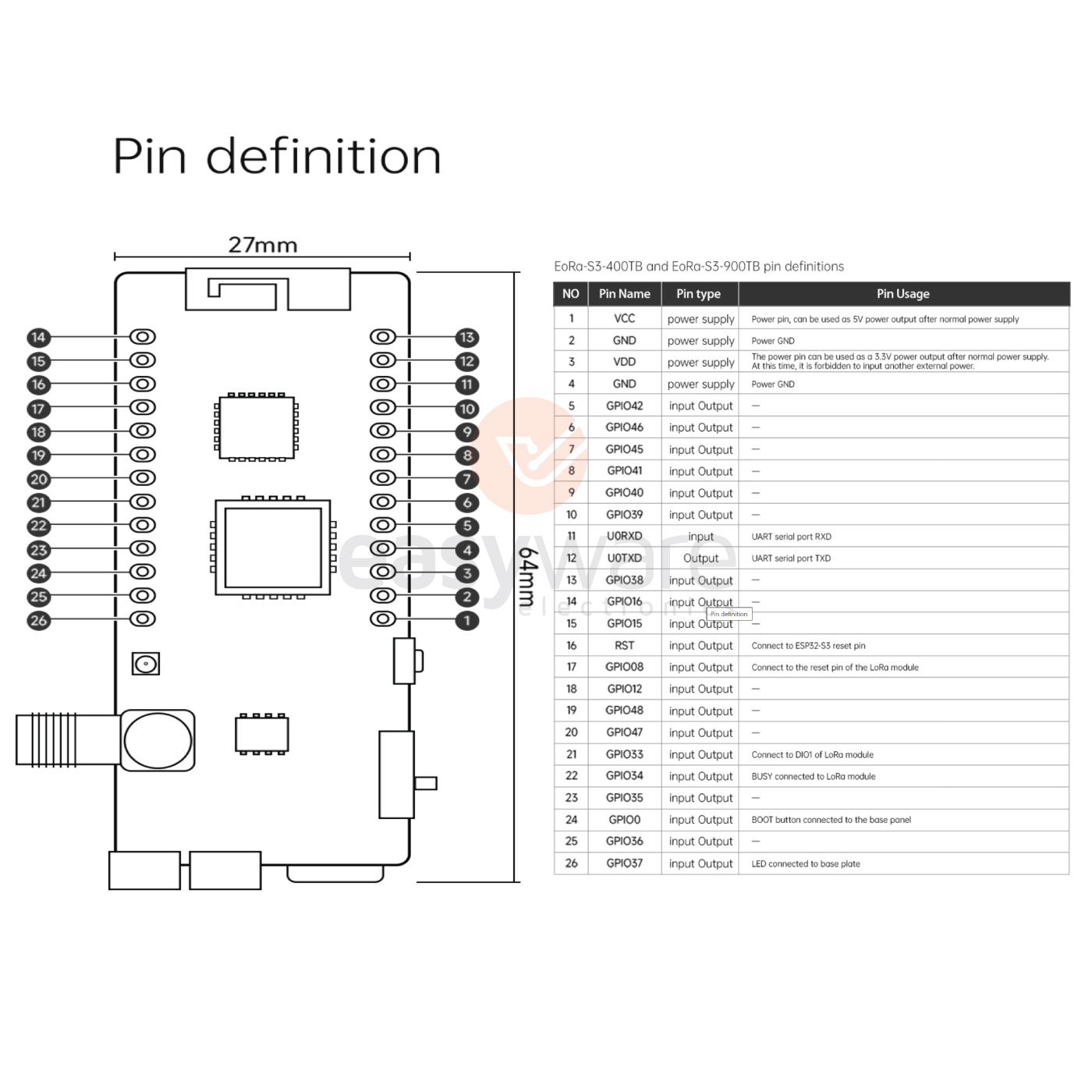

• Dimensi Board: ±27 × 64mm
• Aplikasi:
  • IoT
  • LoRa Communication
  • Wireless Sensor
  • Data Logger
  • Remote Monitoring
  • Smart Device
  • Environmental Monitoring
  • ESP32 Development
  • DIY Elektronik
• Isi Paket: 1 PCS EBYTE EoRa-S3-900TB Development Board

Tips Pro Untuk #RekanEasyWare

⚠️ Perhatikan Level UART: Jalur UART menggunakan level logika 3.3V. Penggunaan sinyal TTL 5V secara langsung berisiko merusak board.

⚠️ Perhatikan Tegangan Supply: Jangan memberikan tegangan melebihi 5.5V karena dapat menyebabkan kerusakan pada board.

⚠️ Gunakan Antena yang Sesuai: Saat menggunakan fitur LoRa, pastikan antena yang digunakan sesuai dengan frekuensi modul dan terpasang dengan benar.

💡 Cocok untuk Proyek IoT: Kombinasi ESP32-S3 + WiFi + BLE + LoRa membuat board ini sangat menarik untuk proyek monitoring jarak jauh yang membutuhkan koneksi lokal maupun komunikasi LoRa.
