ATtiny88 16Mhz MicroUSB Development Board MH-Tiny Arduino Nano Alternate

Deskripsi

Halo #RekanEasyWare! 👋

Sedang mencari papan mikrokontroler yang jauh lebih ekonomis dan ringkas dari Arduino Nano, tetapi membutuhkan jumlah pin GPIO yang jauh lebih melimpah daripada Digispark ATtiny85? ATtiny88 16Mhz MicroUSB Development Board (sering dikenal sebagai MH-Tiny) adalah solusi paling pas untuk memangkas biaya produksi massal proyek kustom Anda tanpa mengorbankan fleksibilitas jalur sirkuit!

Deskripsi Produk

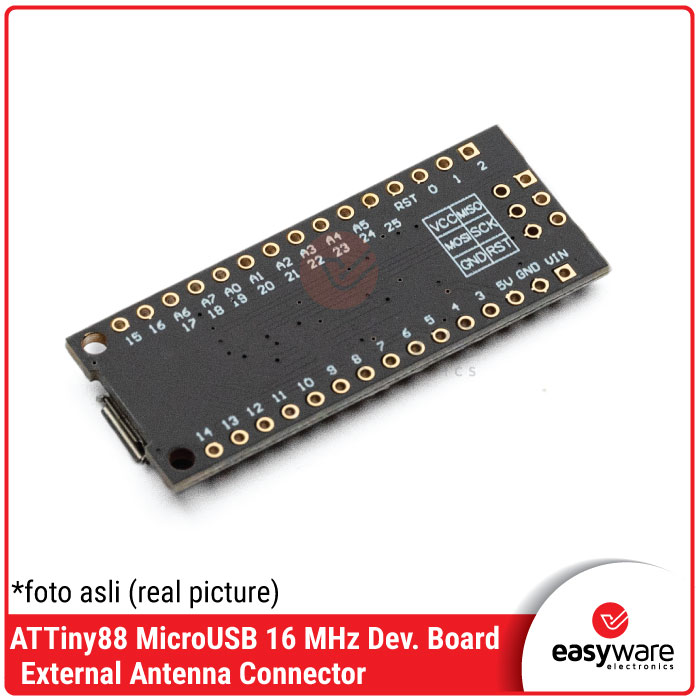

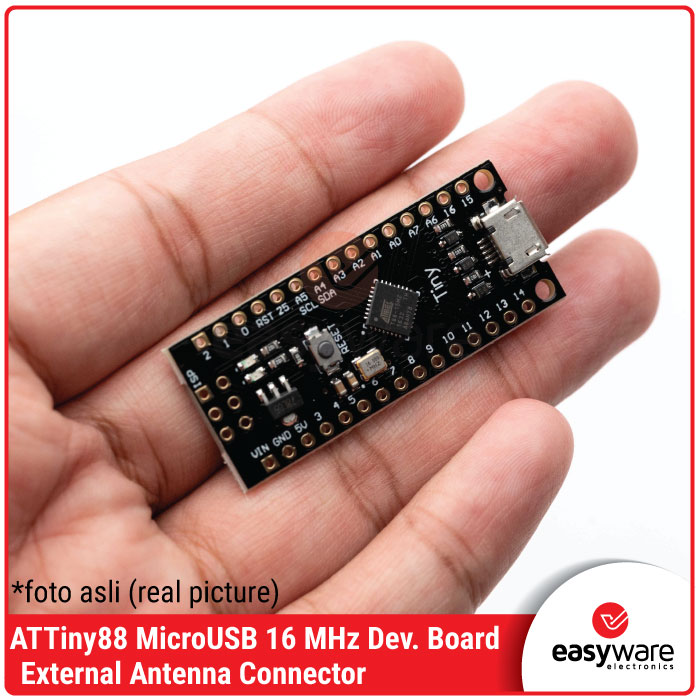

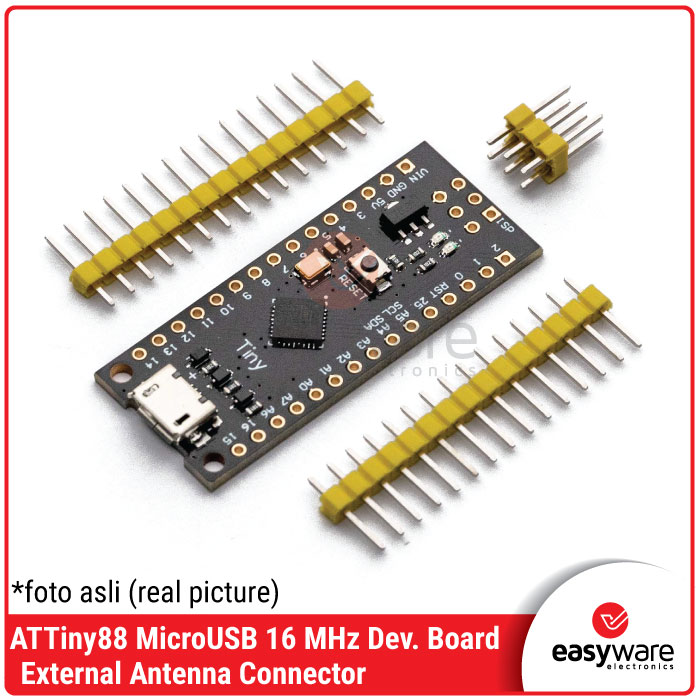

ATtiny88 Micro Development Board 16Mhz adalah papan pengembangan mikrokontroler 8-bit berbasis arsitektur AVR RISC performa tinggi yang dikemas dalam form faktor mirip Arduino Nano. Ditenagai oleh chip Microchip ATtiny88 yang berjalan pada kecepatan clock 16 MHz (menggunakan kristal osilator eksternal), board ini dirancang sebagai versi extended upgrade mutakhir dari seri ATtiny85. Keunggulan utamanya terletak pada ketersediaan pin input/output yang sangat melimpah dalam ukuran fisik board yang ultra-kecil dan bersahabat dengan breadboard.

Keuntungan Menggunakan Produk Ini:

• Lonjakan Jumlah Pin GPIO: Berbeda dengan ATtiny85 yang hanya memiliki 6 pin I/O, board ATtiny88 ini menyediakan total hingga 26 pin digital I/O (bahkan bisa sampai 28 GPIO jika pin komunikasi USB tidak aktif digunakan). Sangat leluasa untuk menghubungkan banyak modul sensor dan aktuator sekaligus!

• Kompatibel Penuh dengan Arduino IDE: Anda tetap dapat menuliskan kodingan, memanfaatkan logic syntax dasar Arduino, serta melakukan kompilasi sketches menggunakan software Arduino IDE yang sudah familier melalui bantuan bootloader Micronucleus.

• Solusi Efisiensi Biaya Proyek: Menawarkan fungsionalitas dan jumlah pin yang mendekati performa Arduino Nano ATmega328P, namun dengan nilai ekonomis yang jauh lebih terjangkau, menjadikannya standar utama untuk proyek komersial skala massal.

Fitur Unggulan:

• ✅ Native Micro-USB Interface: Dapat langsung dicolokkan ke komputer menggunakan kabel Micro-USB standar untuk kebutuhan catu daya sekaligus pengunggahan kode firmware tanpa memerlukan modul downloader FTDI/CH340 eksternal. 🔌

• ✅ On-Board 5V Power Regulator: Dilengkapi dengan chip regulator internal bertoleransi arus hingga 500mA untuk mengonversi tegangan input eksternal tinggi menjadi tegangan kerja sirkuit yang stabil. 🛡️

• ✅ Hardware I2C and SPI Peripherals: Sudah mengintegrasikan jalur bus komunikasi data periferal hardware asli untuk menghubungkan modul layar OLED, modul SD Card, maupun sensor digital presisi lainnya. 🚀

Spesifikasi Teknis Utama:

• Mikrokontroler Utama: Microchip ATtiny88 💎

• Arsitektur Inti: 8-bit AVR RISC ⚙️

• Kecepatan Clock Speed: 16 MHz (Menggunakan kristal osilator on-board) 🚀

• Kapasitas Memori: 8 KB Flash (Sekitar 6 KB bersih yang dapat digunakan setelah terpotong bootloader), 512 Bytes SRAM, & 64 Bytes EEPROM 💾

• Tegangan Operasional Board: 5 Volt DC ⚡

• Tegangan Input Batas (VIN): DC 7 Volt hingga 12 Volt (Maksimal batas toleransi hingga 24V) 🔋

• Jumlah Pin Digital I/O: 26 Pin (Termasuk dukungan interupsi eksternal) 📍

• Kanal Analog Input: 8 Pin ADC (Resolusi 10-bit untuk pin A0 sampai A7) 🔢

• Kanal Output PWM: 2 Pin Hardware PWM (Pin D9 dan D10), sisanya mendukung Software PWM ⏱️

• Dimensi Fisik Board: ± 44.5 mm x 18.3 mm x 3 mm (Sangat pas di breadboard) 📏

Tips Pro Untuk #RekanEasyWare:

• ⚠️ PERHATIKAN – Tidak Memiliki Hardware UART (Serial): Chip ATtiny88 ini secara arsitektur hardware asli tidak dilengkapi dengan pin TX/RX Serial mandiri. Jadi, fungsi perintah seperti Serial.begin() atau Serial.print() tidak akan bekerja secara default. Jika proyek Anda mendesak untuk berkomunikasi serial dengan modul lain (seperti modul Bluetooth atau GPS), Anda wajib menggunakan bantuan library SoftwareSerial pada pin digital yang Anda tentukan sendiri.

• Prosedur Unggah Koding yang Unik: Cara mengunggah program ke board ini sedikit berbeda dengan Arduino biasa. Di Arduino IDE, pastikan Anda telah memasukkan URL Board Manager MH-ET LIVE dan memilih board “MH-ET LIVE Tiny88(16.0Mhz)”. Saat proses upload, JANGAN colokkan dahulu kabel USB board ke PC. Klik tombol Upload di Arduino IDE terlebih dahulu, tunggu proses kompilasi kodingan selesai hingga muncul instruksi teks di bagian bawah status bar untuk memasukkan modul, baru setelah itu colokkan board ATtiny88 ke port USB komputer Anda. Bootloader Micronucleus akan mendeteksi sirkuit otomatis dan menyelesaikan proses flashing dalam hitungan detik! 💡
