LCD 20×4 Blue / Yellow Green Backlight – Layar Karakter 2004 for Arduino ESP32 STM32

Deskripsi

Halo #RekanEasyWare! 👋

Mau menampilkan data sensor IoT dalam jumlah banyak, membuat menu navigasi mesin yang kompleks, atau merakit proyek otomasi industri yang membutuhkan baris teks ekstra luas? Modul Layar LCD 20×4 Karakter (Seri 2004) dengan pilihan varian Yellow-Green Backlight dan Blue Backlight ini adalah solusi layar karakter paling legendaris yang siap memuat hingga 80 karakter teks sekaligus dalam satu tampilan!

Deskripsi Produk

Modul Layar LCD 20×4 ini adalah modul display dot-matriks karakter matriks pasif yang mampu menampilkan teks sebanyak 4 baris dengan masing-masing baris menampung 20 karakter (Total 80 spasi karakter). Ditenagai oleh chip controller standar industri HD44780 (atau klon kompatibelnya), layar ini sangat mudah diprogram menggunakan berbagai mikrokontroler. Produk ini hadir dalam dua varian warna lampu latar (backlight) yang dapat Anda pilih sesuai dengan kebutuhan estetika dan kondisi pencahayaan proyek Anda.

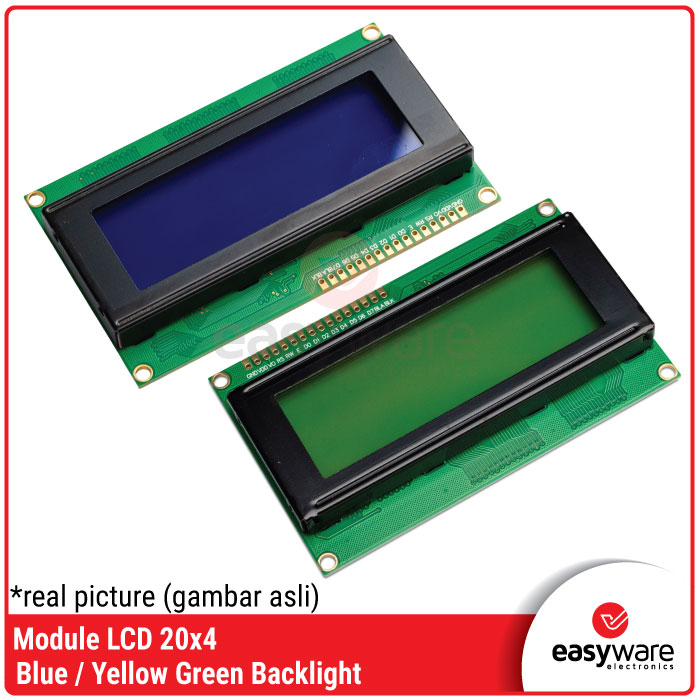

Perbandingan Varian Warna Backlight

Berikut adalah tabel komparasi detail untuk mempermudah pembeli di toko kita dalam menentukan warna layar yang paling pas sesuai dengan lingkungan penempatan alat:

Keuntungan Menggunakan Produk Ini:

• Kapasitas Informasi Luas (20×4): Memberikan area tampilan 2 kali lipat lebih lega dibandingkan LCD 16×2 standar. Anda bisa menampilkan label sensor, nilai angka data, satuan, hingga status koneksi Wi-Fi sekaligus tanpa perlu membuat teks berjalan (scrolling text).

• Ekosistem Library Sangat Matang: Menggunakan basis driver HD44780 yang didukung penuh oleh library bawaan Arduino IDE (LiquidCrystal.h), membuat proses penulisan kodingan teks menjadi instan dan ramah pemula.

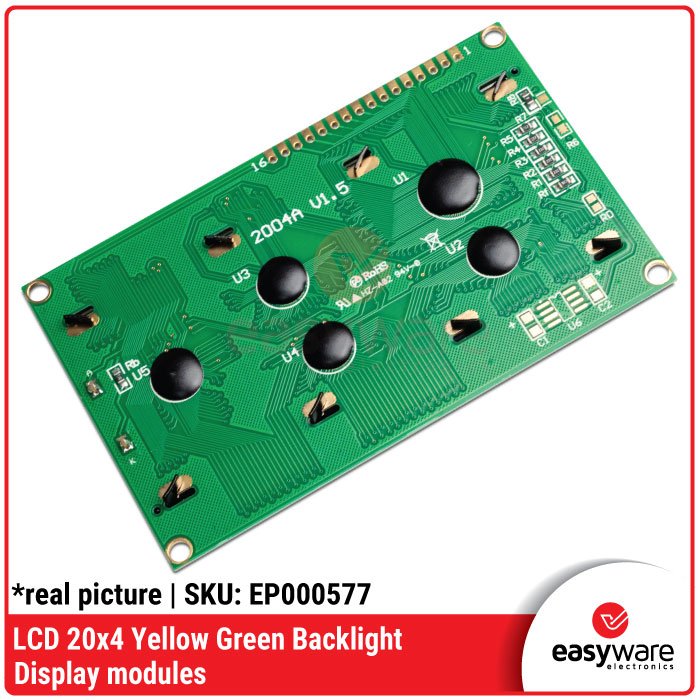

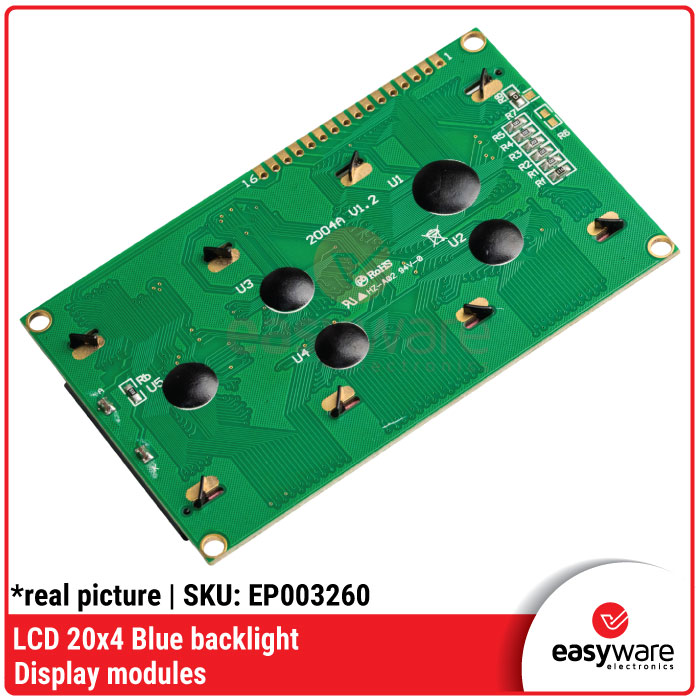

• Potensiometer Kontras On-Board: Bagian belakang sirkuit sudah dilengkapi jalur pin untuk memasang potensio pengatur tingkat ketajaman (contrast) karakter agar teks terlihat proporsional dan tidak membayang.

Fitur Unggulan:

• ✅ Standard 16-Pin Interface Layout: Memiliki susunan kaki pinout paralel standar industri (VSS, VDD, VO, RS, RW, E, D0-D7, A, K), memudahkan integrasi ke berbagai shield ekstensi. 📍

• ✅ Low Power Consumption LED Backlight: Lampu latar belakang digerakkan oleh LED hemat daya yang tidak menguras baterai sirkuit utama Anda secara berlebihan. 🔋

• ✅ I2C Backpack Module Support: Sangat kompatibel untuk ditempelkan dengan modul konverter I2C tambahan di bagian belakangnya guna memangkas penggunaan pin data dari 6 pin menjadi hanya 2 pin data (SDA & SCL) saja! 🚀

Spesifikasi Teknis Utama:

• Tipe Komponen: Character LCD Display Module (Seri 2004) 💎

• Konfigurasi Tampilan: 20 Karakter x 4 Baris (Total 80 Karakter) 📊

• Chip Controller Inti: HD44780 / S6A0069 atau sekelasnya ⚙️

• Tegangan Operasional Port: 5.0 Volt DC ⚡

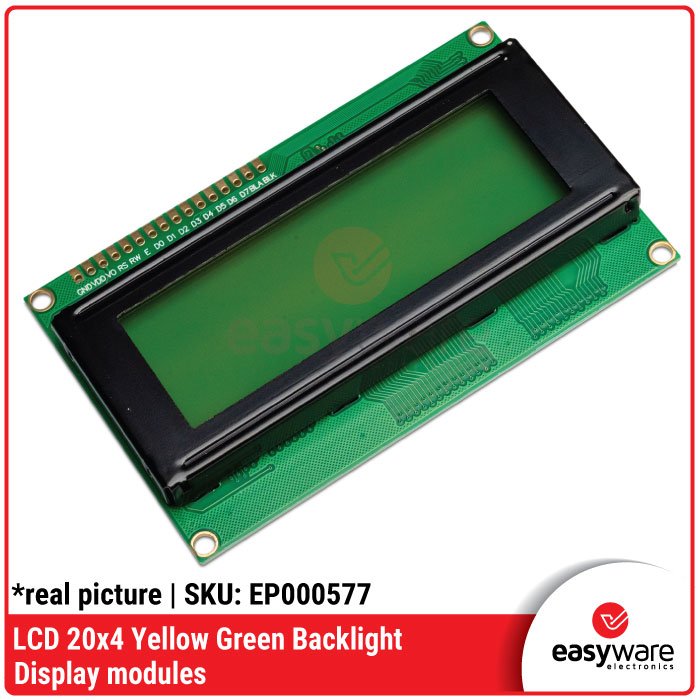

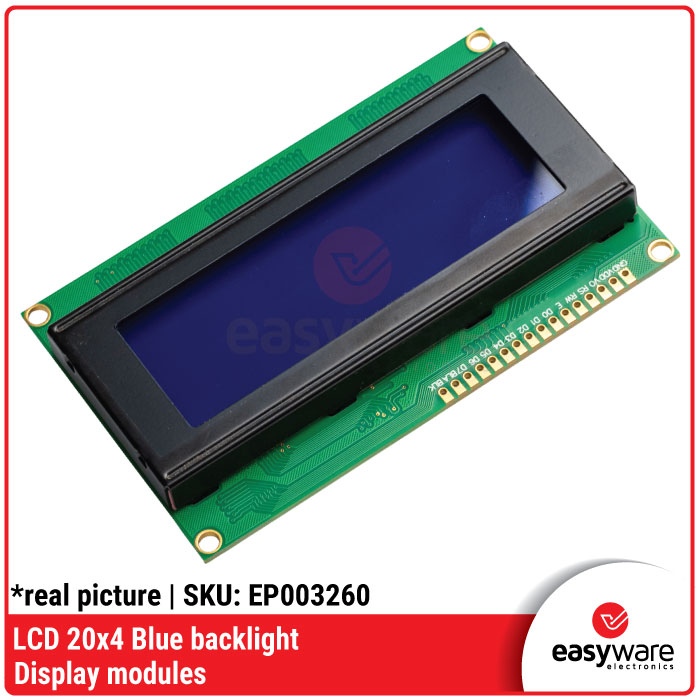

• Tipe Varian Warna: Yellow-Green Backlight (Teks Hitam) & Blue Backlight (Teks Putih) 🟡 🔵

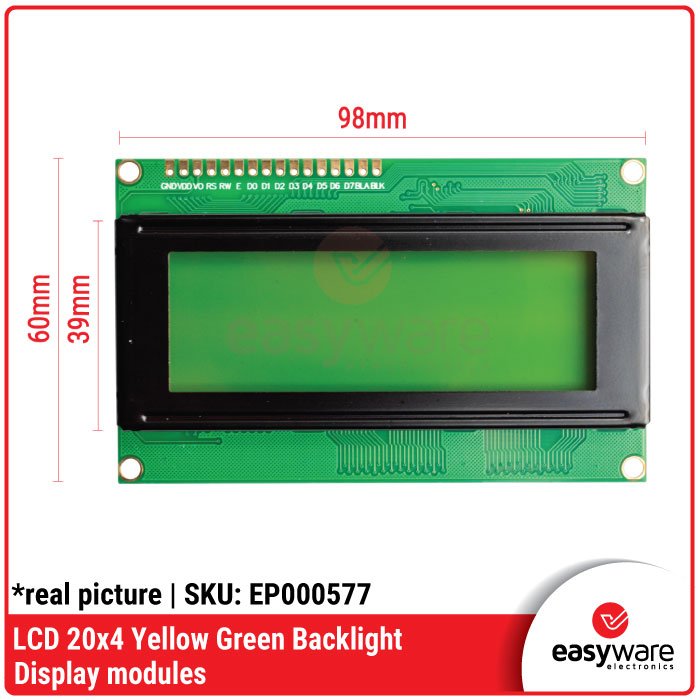

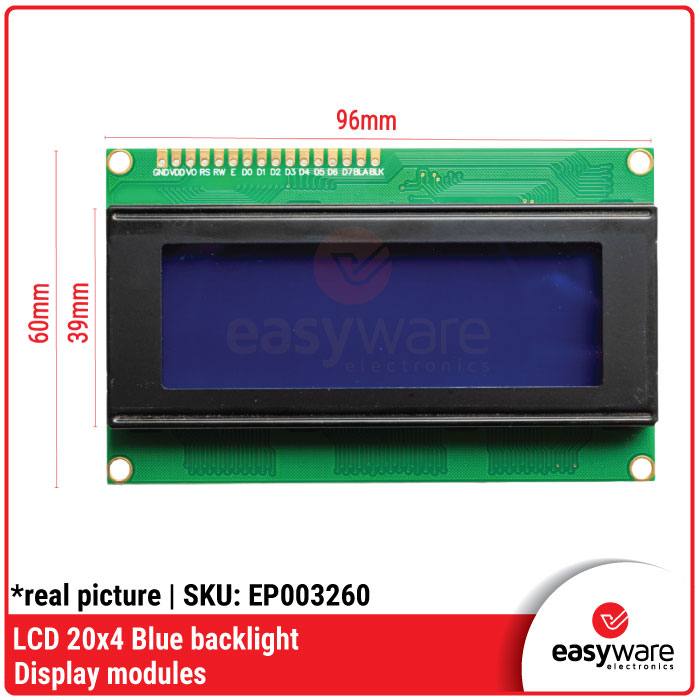

• Dimensi Modul Fisik: ± 98 mm x 60 mm x 12 mm 📏

• Dimensi Area Layar Aktif: ± 76 mm x 26 mm 📐

Tips Pro Untuk #RekanEasyWare:

• Gunakan Modul I2C Converter! Jika Anda menghubungkan LCD 20×4 ini secara paralel langsung ke Arduino UNO, Anda akan menghabiskan minimal 6 pin digital GPIO hanya untuk layar saja. Sangat disarankan untuk memasangkan Modul PCF8574 I2C Backpack di bagian belakang kaki LCD ini. Dengan begitu, komunikasi data beralih ke bus I2C (alamat default biasanya 0x27 atau 0x3F) dan Anda cukup menggunakan library LiquidCrystal_I2C.h untuk menghemat puluhan pin digital lainnya!

• Solusi Layar Blank Kotak Putih: Masalah yang paling sering dialami pemula setelah merakit LCD ini adalah layar hanya memunculkan baris kotak hitam/putih pekat tanpa muncul teks. Jangan panik, hal ini bukan tanda LCD rusak. Anda hanya perlu memutar sekrup potensioner pengatur kontras (VO pin) menggunakan obeng minus kecil secara perlahan sampai kotak latar belakang memudar dan karakter teks huruf Anda muncul dengan tajam. 💡
