[5 PCS] BMS 1S 3.7V 3A 18650 Li-ion BMS PCM Battery Protection board

Deskripsi

Halo #RekanEasyWare! 👋

Sedang merakit paket baterai portabel nirkabel untuk proyek IoT, mengganti modul proteksi baterai mainan anak, atau merancang sistem manajemen daya mandiri berbasis sel tunggal? Paket [5 PCS] BMS 1S 3.7V 3A 18650 Li-ion Protection Board ini adalah solusi pengaman esensial tingkat tinggi untuk menjaga sel baterai Anda tetap awet dan terhindar dari risiko kerusakan fatal!

Deskripsi Produk

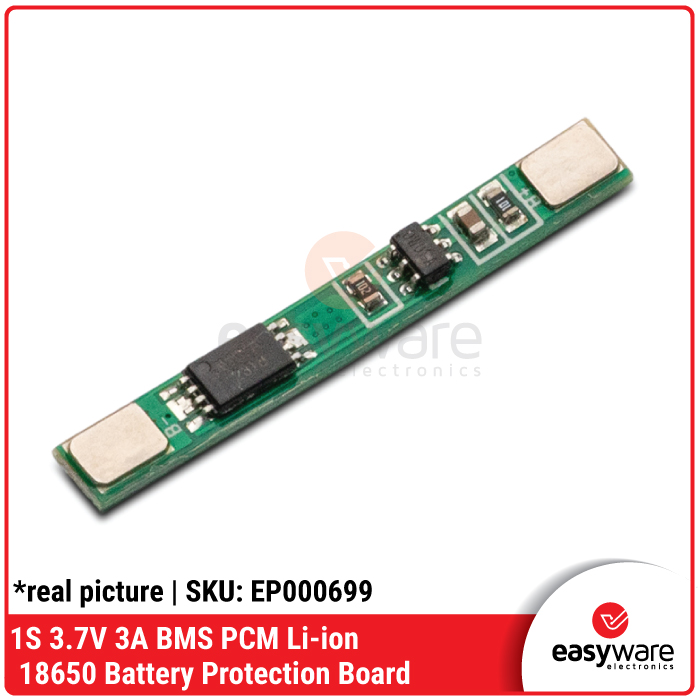

BMS 1S 3.7V 3A Battery Protection Board adalah modul papan pengaman kelistrikan mikro (Battery Management System / PCM) untuk 1 sel (1S) baterai jenis Lithium-Ion atau Lithium-Polymer bertegangan nominal 3.7V (seperti sel 18650, 26650, atau baterai kantong lipo). Menggunakan chip IC proteksi presisi tinggi Jepang beserta transistor MOSFET berhambatan dalam rendah, modul ini bertindak sebagai benteng pertahanan yang mampu mengalirkan arus pelepasan daya kontinu secara aman hingga 3 Ampere sekaligus menghentikan aliran listrik otomatis saat terjadi anomali kelistrikan.

Paket penjualan ini berisi 5 unit (5 PCS) BMS, sangat menguntungkan sebagai stok wajib di laci komponen bengkel perakitan elektronik Anda.

Fitur Lapisan Proteksi 4-in-1 Utama:

• Over-Charge Protection: Otomatis memutus jalur pengisian (charging) saat tegangan sel menyentuh 4.25V $\pm$ 0.05V, mencegah baterai kembung atau meledak akibat kelebihan muatan.

• Over-Discharge Protection: Langsung mengunci jalur pengosongan daya (discharging) ketika tegangan drop menyentuh 2.54V $\pm$ 0.1V, mengamankan sel kimia baterai agar tidak mati total akibat terkuras habis.

• Over-Current Protection: Membatasi aliran arus liar berlebih hingga ambang 3 Ampere, menjaga komponen internal baterai tidak mengalami panas ekstrem.

• Short-Circuit Protection: Fitur pemutus sirkuit instan jika terjadi hubungan arus pendek (korsleting) pada terminal beban luar, mengeliminasi risiko kebakaran modul.

Fitur Unggulan:

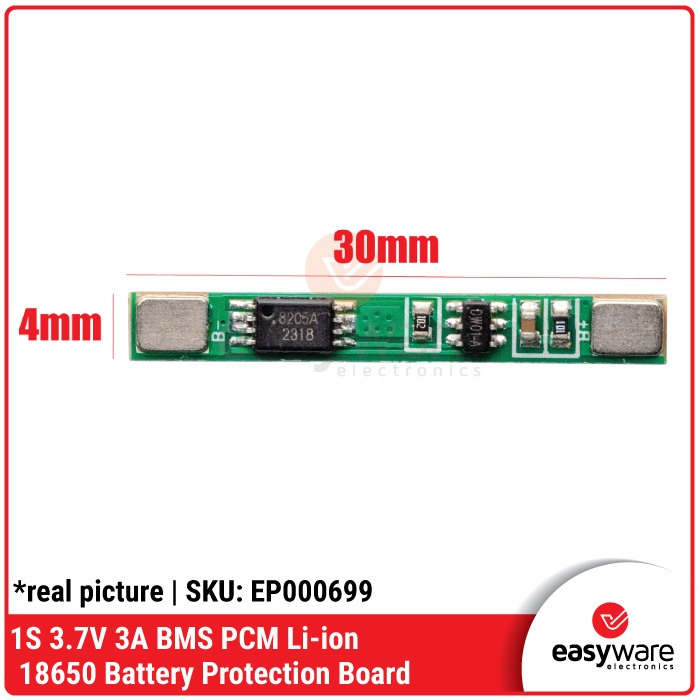

• ✅ Ultra-Compact Form Factor: Desain fisik strip tipis memanjang (dimensi mikro $\pm 30\text{ mm} \times 4\text{ mm}$), sangat mudah diselipkan di dalam lapisan heat shrink isolasi baterai sel 18650. 📐

• ✅ Low Standby Current Consumption: Sirkuit IC menggunakan konsumsi arus standby yang sangat kecil (orde mikroampere), menjamin BMS tidak akan menguras daya baterai saat disimpan lama. 🔋

• ✅ FR-4 Low Temperature Coefficient Plate: Papan sirkuit PCB berbahan FR-4 standar industri dengan koefisien termal rendah, menjaga modul tetap bekerja stabil tanpa terpengaruh suhu eksternal sirkuit. 🛡️

Spesifikasi Teknis Utama:

• Tipe Komponen: 1S Lithium-Ion/Polymer Battery Protection Board (BMS/PCM) 💎

• Jumlah Dukungan Sel: 1 Sel Tunggal (1S) 🔋

• Tegangan Nominal Baterai: 3.7 Volt DC ⚡

• Batas Pengisian Penuh (Overcharge): 4.25V $\pm$ 0.05V 📊

• Batas Pemutusan Kritis (Over-discharge): 2.54V $\pm$ 0.1V 📉

• Batas Arus Output Maksimal: 3.0 Ampere (Arus kontinu disarankan $\le 2\text{A}$) ⚡

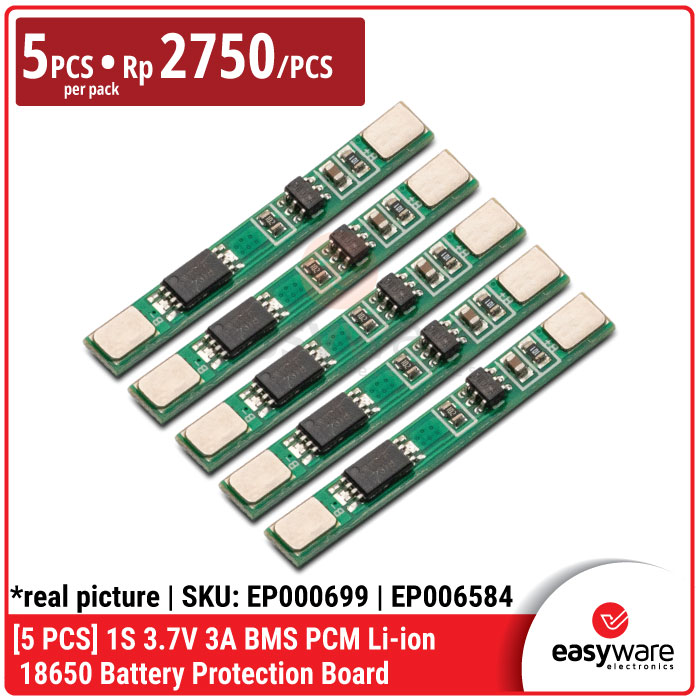

• Jumlah Isi Paket: 1 Pack isi 5 Pcs Modul BMS 📦

Panduan Wiring & Skema Penyolderan Sederhana:

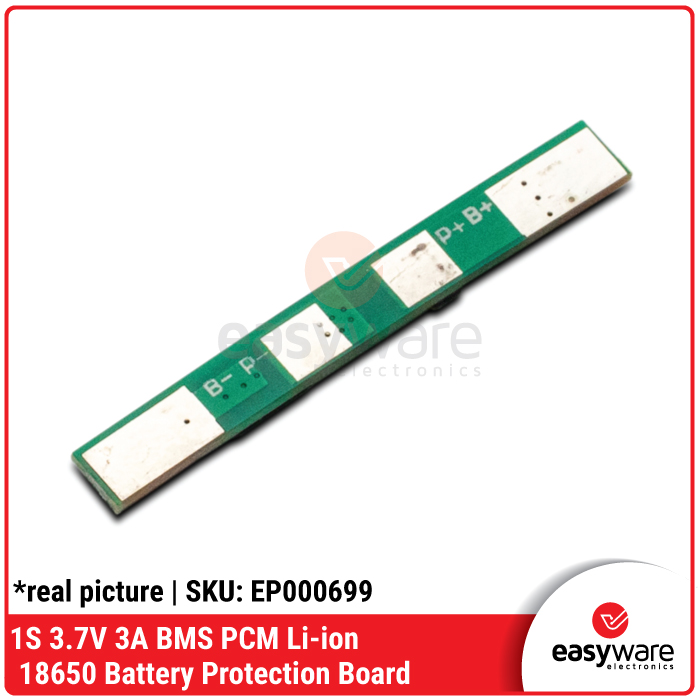

Pemasangan kabel pada modul BMS 1S 3A ini sangat lugas melalui 4 pad tembaga utama:

• Pad B+ ➔ Solder ke kutub Positif (+) sel baterai 18650.

• Pad B- ➔ Solder ke kutub Negatif (-) sel baterai 18650.

• Pad P+ ➔ Hubungkan ke jalur Positif (+) colokan Charger / Terminal Beban (Load).

• Pad P- ➔ Hubungkan ke jalur Negatif (-) colokan Charger / Terminal Beban (Load).

Tips Pro Untuk #RekanEasyWare:

• ⚠️ Solusi Mengatasi Tegangan Output Tidak Keluar (BMS Terkunci): Saat Anda selesai menyolder baterai baru ke pad B+ dan B-, ketika diukur menggunakan multitester pada pad P+ dan P-, seringkali tegangannya terbaca 0 Volt (BMS seperti rusak). Ini bukan rusak, melainkan fitur proteksi awal pabrik sedang aktif (lock mode). Untuk mengaktifkan sirkuitnya (trigger reset), Anda cukup mencolokkan modul charger DC 5V (misal via TP4056) ke pad P+ dan P- selama 2-3 detik. Begitu mendapat kejutan tegangan pengisian awal, sistem MOSFET akan terbuka otomatis dan tegangan output baterai akan langsung keluar normal!

• Gunakan Plat Nikel untuk Durabilitas: Saat menghubungkan kutub baterai ke pad B+/B- BMS, sangat disarankan menggunakan bantuan potongan Plat Nikel Spot Welder tipis daripada langsung menyolder kabel tebal ke kutub baterai. Panas besi solder yang terlalu lama menempel pada kutub baterai dapat merusak seal pembatas internal kimia lithium baterai Anda! 💡
