Sedang merancang kustomisasi kabel power supply untuk router, merakit perangkat CCTV, memodifikasi efek pedal gitar, atau membuat proyek IoT yang membutuhkan colokan listrik DC kokoh dan hemat ruang? Konektor Jack DC Power Male Plug Solder (Welding) dengan varian ukuran 5.5×2.1mm & 5.5×2.5mm serta pilihan orientasi Lurus maupun Siku 90 Derajat ini adalah solusi interkoneksi daya mekanis terbaik untuk kebutuhan custom wiring Anda!
Deskripsi Produk

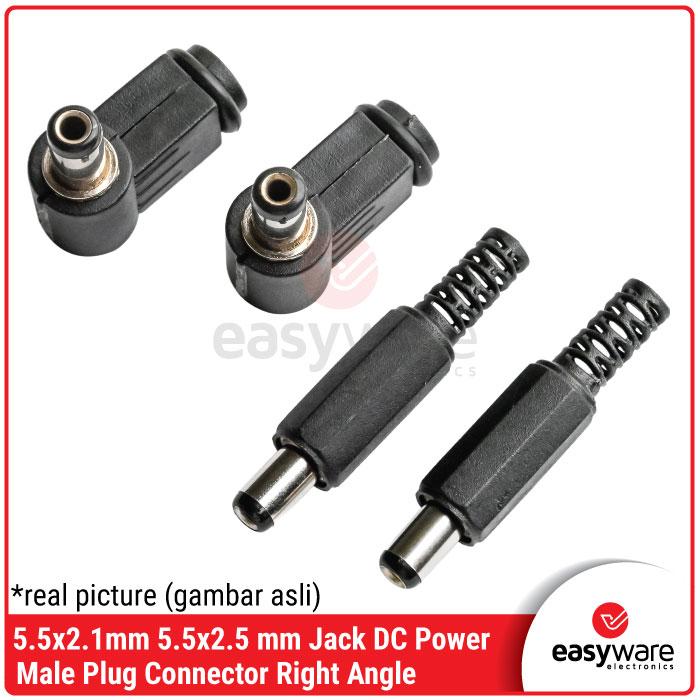

Konektor Jack DC Power Male ini adalah jenis steker barel daya (barrel plug connector) tipe panel/cable-mount yang pemasangan kabelnya menggunakan metode solder (welding). Modul colokan ini tersedia dalam dua standar diameter lubang pin internal yang paling umum di dunia elektronik, yaitu 2.1mm (standar Arduino, CCTV, Router) dan 2.5mm (lubang besar, standar adaptor notebook/mini PC). Anda bebas memilih bentuk fisik Lurus untuk instalasi kabel standar atau Siku 90 Derajat (L-Shape) untuk menghemat ruang di area sempit.
Perbandingan Varian Bentuk Fisik & Ukuran
Berikut adalah tabel komparasi detail untuk mempermudah pembeli di toko kita dalam menentukan jenis colokan yang tepat sebelum melakukan pemesanan:

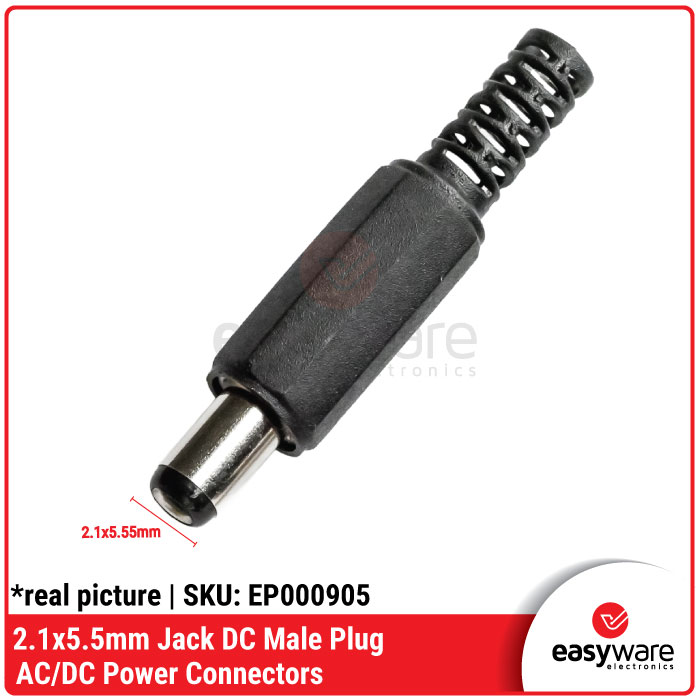

Catatan Penting Ukuran: * Varian 5.5 x 2.1 mm memiliki diameter luar 5.5mm dan diameter lubang jarum dalam 2.1mm (paling umum digunakan).
-

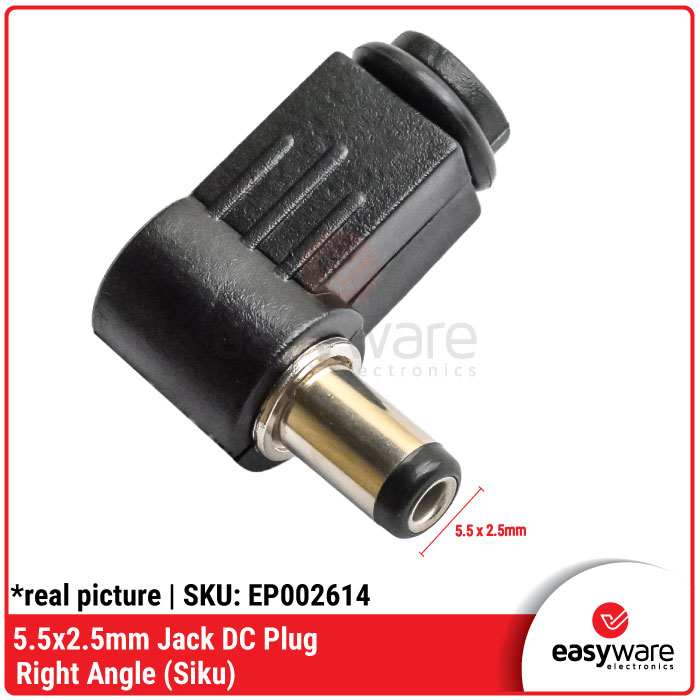

Varian 5.5 x 2.5 mm memiliki diameter luar 5.5mm dan diameter lubang jarum dalam 2.5mm (untuk jack female yang memiliki pin tengah lebih tebal).
Keuntungan Menggunakan Produk Ini:
-
Metode Solder Mekanis yang Kuat: Sambungan tipe las solder (welding terminal) memastikan aliran arus listrik DC sangat stabil tanpa risiko kendala loose connection (longgar) seperti pada tipe konektor sekrup.
-
Bodi Shell Terisolasi Aman: Dilengkapi penutup luar (housing cover) berbahan plastik ABS atau logam berinsulasi yang tangguh, melindungi terminal solder internal dari risiko korsleting dan sentuhan statis luar.
-
Daya Hantar Arus Stabil: Kontak terminal berbahan tembaga/kuningan berkualitas tinggi mampu menyalurkan tegangan DC dari 3V hingga 24V dengan kapasitas arus yang aman untuk beban elektronik mikro.
Fitur Unggulan:
-
✅ Integrated Cable Stress Relief Boot: Ekor penutup konektor dibekali pelindung tekukan fleksibel, menjaga kabel inti tidak mudah patah saat ditarik atau digerakkan berulang kali. 🛡️
-
✅ Clear Polarity Separation: Terminal solder bagian dalam memisahkan kutub positif (pin tabung tengah) dan kutub negatif (pelat jepit luar) dengan jarak aman, memudahkan proses perakitan timah. 🔌
-
✅ High Temperature Resistance Internal: Dudukan isolator plastik di dalam steker mampu menahan panas besi solder dengan baik, sehingga posisi pin tidak mudah bergeser melenceng saat proses penyolderan. 🚀
Spesifikasi Teknis Utama:
-
Tipe Komponen: DC Power Male Plug Barel Connector 💎
-

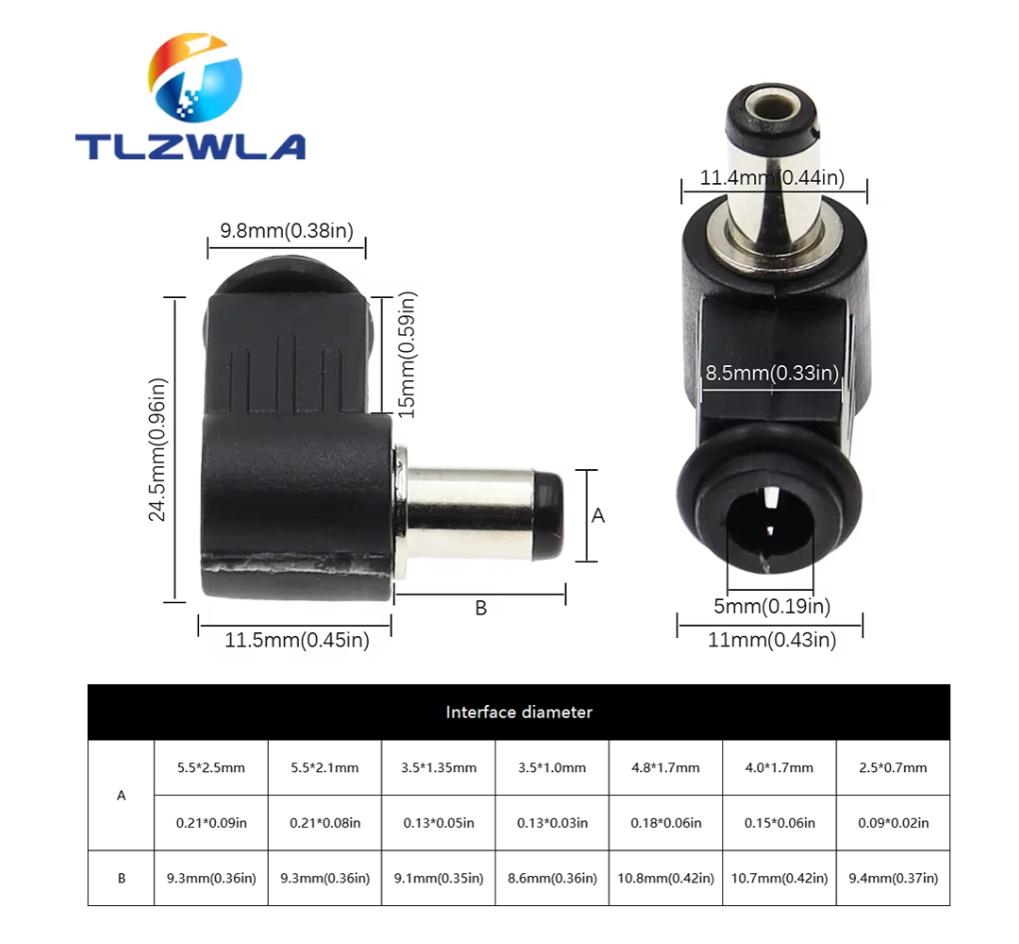

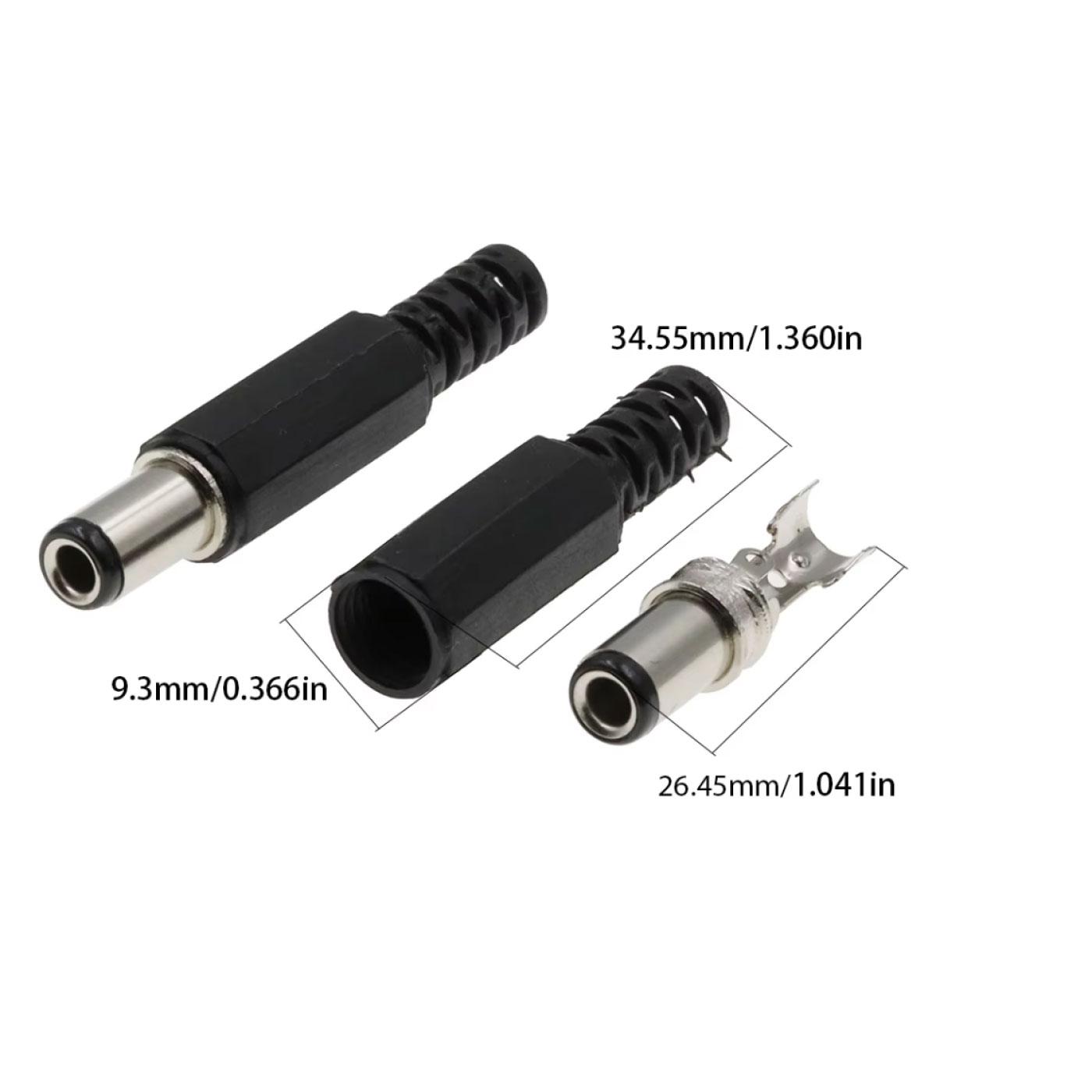

Ukuran Diameter Fisik: 5.5mm (Outer Diameter) x 2.1mm / 2.5mm (Inner Diameter) 📏
-
Metode Sambungan Kabel: Solder / Welding Lug Terminals 🔌
-

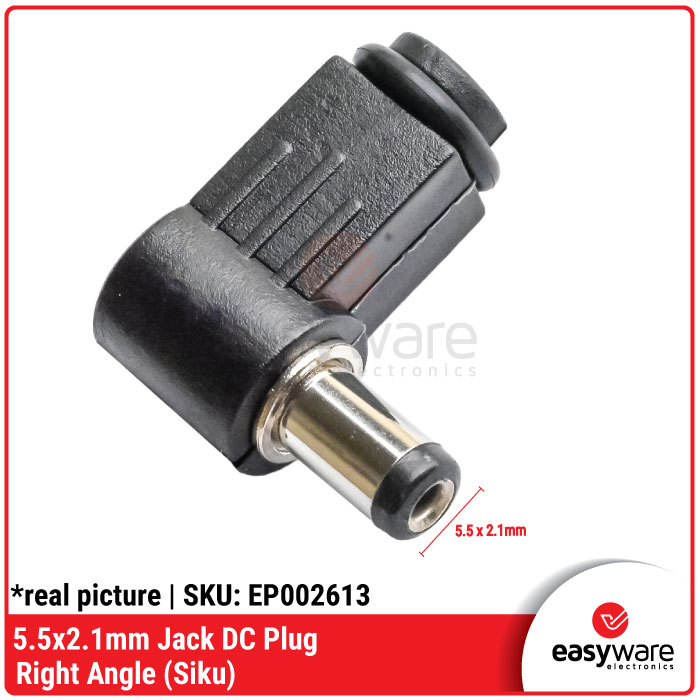

Pilihan Orientasi Bodi: Lurus (Straight) & Siku 90 Derajat (Right Angle / L-Shape) 📐
-
Rating Tegangan Maksimal: DC 12V – 24V (Aman hingga 30VDC) ⚡
-
Rating Arus Optimal: 1A – 3A (Tergantung ketebalan kabel internal yang disolder) 📊
-
Material Kontak: Brass / Cuprum dengan lapisan pelindung korosi ⚙️
Tips Pro Untuk #RekanEasyWare:
-
Standar Polaritas Universal: Pada hampir semua adaptor elektronik komersial, kutub Positif (+) disambungkan pada terminal bagian dalam (center pin), sedangkan kutub Negatif (-) disambungkan pada lengan klem bagian luar (sleeve). Selalu gunakan isolasi bakar (heat shrink tube) mini pada kaki positif setelah disolder untuk menghindari korsleting internal di dalam cangkang jack!
-
Trik Mengatasi Jack Longgar: Jika Anda mendapati colokan mati-hidup saat digoyang, periksa kesesuaian pin tengahnya. Jack female 2.5mm jika dicolok dengan male 2.1mm tidak akan masuk. Sebaliknya, jack female 2.1mm jika dicolok dengan male 2.5mm akan terasa sangat longgar karena jarum tengahnya terlalu kecil untuk lubang steker. Pastikan ukurannya matching demi keamanan sirkuit Anda. 💡
