3S 40A BMS Li-ion Lithium 18650 Battery Charger Protection Enhanced Balanced

Deskripsi

Halo #RekanEasyWare! 👋

Sedang merakit paket baterai kustom 12 Volt dari sel 18650 untuk memodifikasi bor listrik baterai (cordless drill), membuat sistem daya cadangan mini UPS, atau merancang catu daya robotika yang membutuhkan arus pelepasan daya badak? 3S 40A BMS Li-ion Protection Board varian Enhanced/Balanced ini adalah modul pengontrol dan pengaman esensial untuk memastikan rangkaian 3 seri baterai Anda bekerja maksimal tanpa kendala!

Deskripsi Produk

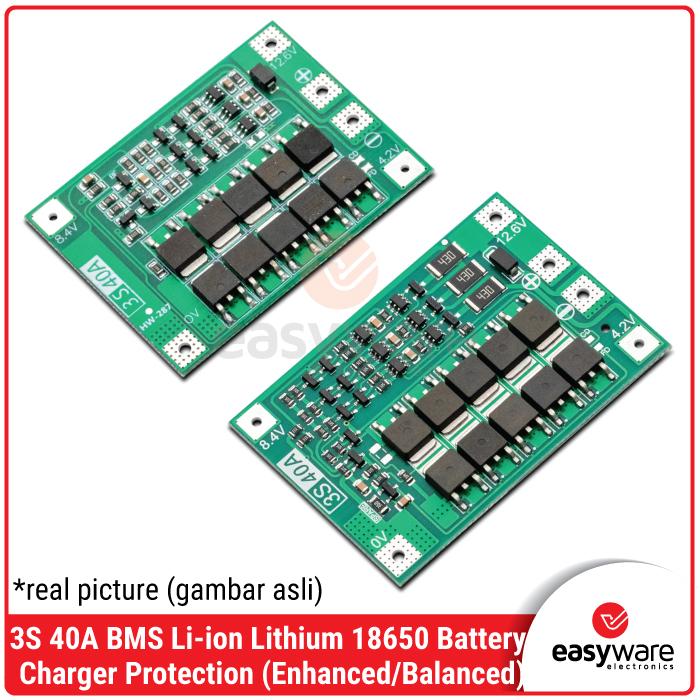

BMS 3S 40A 18650 Protection Board adalah modul Battery Management System khusus untuk 3 rangkaian seri (3S) sel baterai Lithium-Ion atau Lithium-Polymer bertegangan nominal 3.6V/3.7V (seperti sel 18650 atau 26650). Modul cerdas ini sanggup menghantarkan arus pelepasan daya kontinu hingga 40 Ampere serta mendukung daya awal lonjakan startup motor bor hingga 170W. Modul ini telah dilengkapi dengan sirkuit generasi terbaru yang mengurangi produksi panas berlebih hingga 30% serta fitur pemulihan otomatis (Auto Recovery).

Keuntungan Menggunakan Produk Ini:

• Kapasitas Arus Badak 40A: Sanggup menyuplai hentakan arus pemicu awal (starting current) motor DC hingga batas 80A, menjamin bor listrik kustom Anda tidak macet saat mengebor material keras.

• Fitur Balanced Charging Pintar: Pada versi Balanced, jika ada salah satu sel baterai yang terisi penuh lebih cepat (mencapai 4.2V), modul akan mengaktifkan resistor pembuang daya mikro untuk menahan sel tersebut sementara sel lainnya mengejar pengisian hingga level voltase merata.

• Lapisan Pengaman Komplet: Melindungi total paket baterai dari risiko pengisian berlebih (over-charge), pengosongan kritis (over-discharge), kelebihan arus (over-current), serta pemutus hubungan arus pendek listrik (short circuit).

Spesifikasi Teknis Utama:

• Tipe Perangkat: 3S Li-ion/Lithium Polymer Battery Management System (BMS) 💎

• Susunan Sel: 3 Seri (3S) untuk tegangan nominal 11.1V – 12.6V DC 🔋

• Batas Tegangan Pengisian (Charging Voltage): DC 12.6 Volt – 13.6 Volt ⚡

• Batas Arus Pelepasan Kontinu (Discharge Upper Limit): 40 Ampere (Wajib sirkulasi udara baik) 📊

• Batas Arus Pengisian Kontinu (Charge Upper Limit): 20 Ampere 📈

• Daya Maksimal Motor Beban: Hingga 170 Watt 🔋

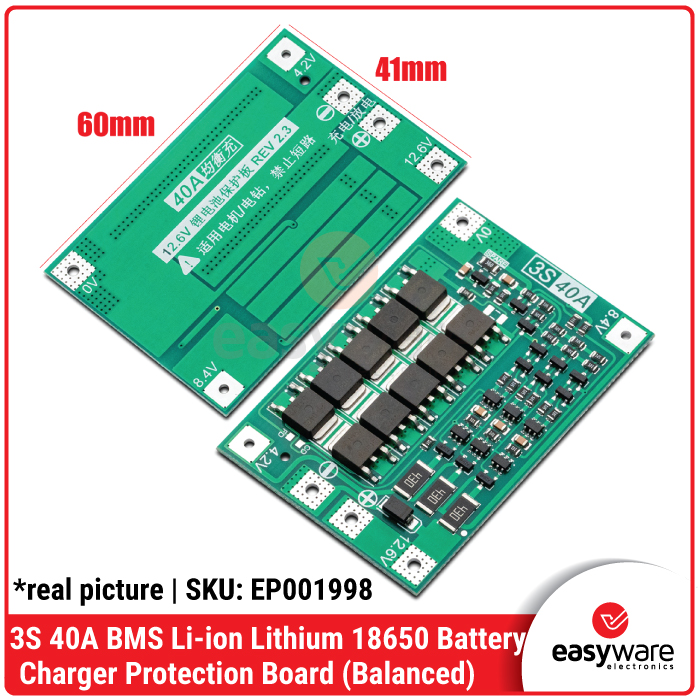

• Dimensi Fisik Papan PCB: ± 42 mm x 60 mm x 3.4 mm 📏

Panduan Skema Wiring Penyolderan Kritis:

Penyolderan wajib dilakukan secara berurutan dan teliti berdasarkan diagram titik tegangan sel:

• Titik 0V ➔ Hubungkan ke kutub Negatif (-) Sel Pertama (Ground Utama).

• Titik 4.2V ➔ Hubungkan ke titik sambungan antara Positif (+) Sel Pertama & Negatif (-) Sel Kedua.

• Titik 8.4V ➔ Hubungkan ke titik sambungan antara Positif (+) Sel Kedua & Negatif (-) Sel Ketiga.

• Titik 12.6V ➔ Hubungkan ke kutub Positif (+) Sel Ketiga (Tegangan Total).

• Pad P+ dan P- ➔ Bertindak sebagai jalur Output ke Beban (Load) sekaligus Input Colokan Charger.

Tips Pro Untuk #RekanEasyWare:

• ⚠️ Syarat Mutlak Sukses Menggerakkan Motor Bor: Bor listrik cordless menarik arus kejut awal yang sangat masif. Agar BMS tidak mengunci proteksi secara tidak sengaja saat bor ditekan, Anda wajib menggunakan baterai tipe High-Drain (Minimal 10C-20C Discharge Rate). Menggunakan sel baterai 18650 biasa bekas laptop standar dijamin tidak akan bisa menyalakan bor karena tegangan sel akan drop instan dan memicu proteksi BMS!

• Pasang Kapasitor Filter pada Motor Brushed: Jika modul ini dihubungkan ke motor DC konvensional yang memiliki sikat (brushed motor), solderlah sebuah kapasitor non-polar (ukuran 10uF – 100uF dengan batas tegangan $\ge 25\text{V}$) secara paralel di antara kutub positif dan negatif motor. Kapasitor ini bertindak sebagai peredam lonjakan tegangan balik dari motor (reverse spike voltage) agar tidak menjebol jajaran transistor MOSFET hitam pada papan BMS Anda! 💡
