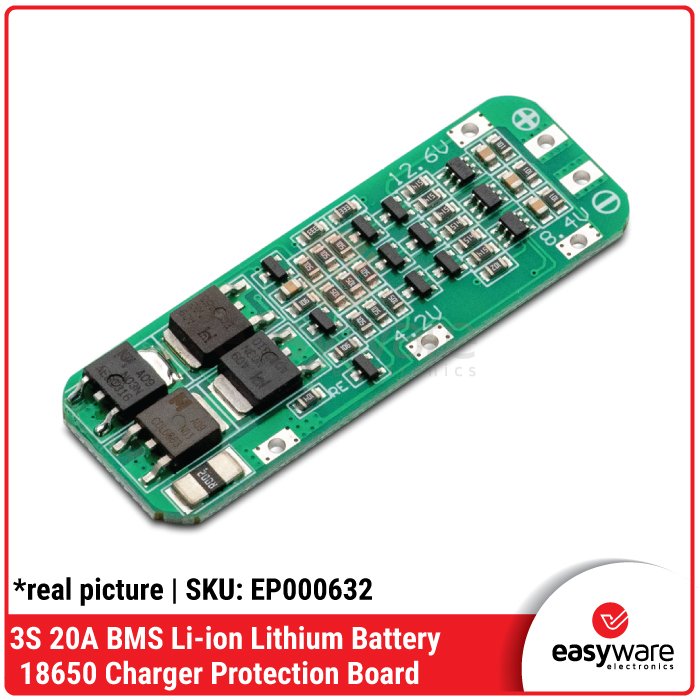

3S 20A BMS Li-ion Lithium Battery 18650 Protection Board – Modul Charger 12.6V

Description

Halo #RekanEasyWare! 👋

Lagi rakit baterai pack 12V untuk lampu LED, speaker portable, atau bor listrik? Agar baterai Lithium-Ion kamu awet dan tidak cepat rusak (atau meledak!), kamu wajib memasang 3S 20A BMS Li-ion Lithium Battery Protection Board ini. Modul ini bertugas sebagai “otak” pengawas yang menjaga kesehatan tiap sel baterai kamu. 🚀

Kenapa BMS 3S 20A Ini Wajib Punya?

Modul ini adalah perlindungan standar industri untuk konfigurasi 3 baterai seri (11.1V – 12.6V):

• ⚡ Arus Discharge 20A: Mampu menyuplai arus hingga 20 Ampere secara stabil. Sangat cukup untuk perangkat yang membutuhkan tarikan daya menengah seperti dinamo DC kecil, pompa air DC, atau lampu sorot.

• 💪 Perlindungan 4-Aksi:

  1. Overcharge Protection: Otomatis memutus arus saat baterai sudah penuh (4.25V per sel).

  2. Over-discharge Protection: Mencegah tegangan baterai drop terlalu rendah yang bisa merusak umur sel.

  3. Short Circuit Protection: Melindungi sirkuit jika terjadi hubungan arus pendek.

  4. Over-current Protection: Memutus aliran jika beban menarik arus melebihi kapasitas 20A.

• ✨ Ukuran Ringkas: PCB-nya didesain ramping agar mudah diselipkan di antara tumpukan baterai 18650 kamu.

• 🔌 Kompatibilitas Luas: Bisa digunakan untuk baterai tipe 18650, 26650, maupun baterai Lithium Polymer (Li-Po) dengan tegangan nominal 3.6V/3.7V.

Skema Pemasangan (Wiring):

Untuk mendapatkan perlindungan maksimal, pastikan #RekanEasyWare mengikuti urutan kabel berikut:

• • 0V (B-): Hubungkan ke negatif baterai pertama.

  • 3.7V (B1): Hubungkan ke titik antara baterai 1 dan baterai 2.

  • 7.4V (B2): Hubungkan ke titik antara baterai 2 dan baterai 3.

  • 11.1V (B+): Hubungkan ke positif baterai ketiga.

  • P+ / P-: Jalur keluar untuk Beban (Load) sekaligus jalur masuk untuk Charger.

Spesifikasi Teknis:

• Tegangan Nominal: 10.8V – 11.1V

• Tegangan Full Charge: 12.6V

• Arus Discharge Kontinyu: Maksimum 20A

• Tegangan Pengisian (Charging Voltage): 12.6V – 13.0V

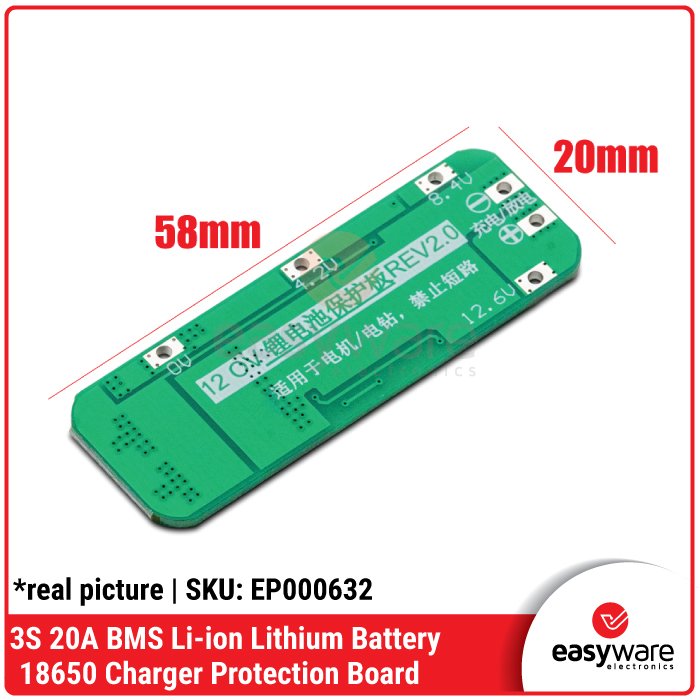

• Dimensi: ± 59mm x 20mm

• Aplikasi: Baterai Vacuum Cleaner, Lampu Jalan Solar, Backup Power 12V.

Tips dari #RekanEasyWare: Gunakan kabel yang cukup tebal saat menyolder ke titik P+ dan P- agar arus 20A bisa mengalir lancar tanpa membuat kabel panas. Pastikan juga ketiga baterai kamu memiliki kapasitas dan merk yang sama agar kinerjanya seimbang!

Amankan investasi baterai kamu sekarang juga, #RekanEasyWare!

Yuk, sikat sekarang juga! Klik ‘Beli Sekarang’ dan bangun sumber daya 12V yang aman dan bertenaga! 👇
