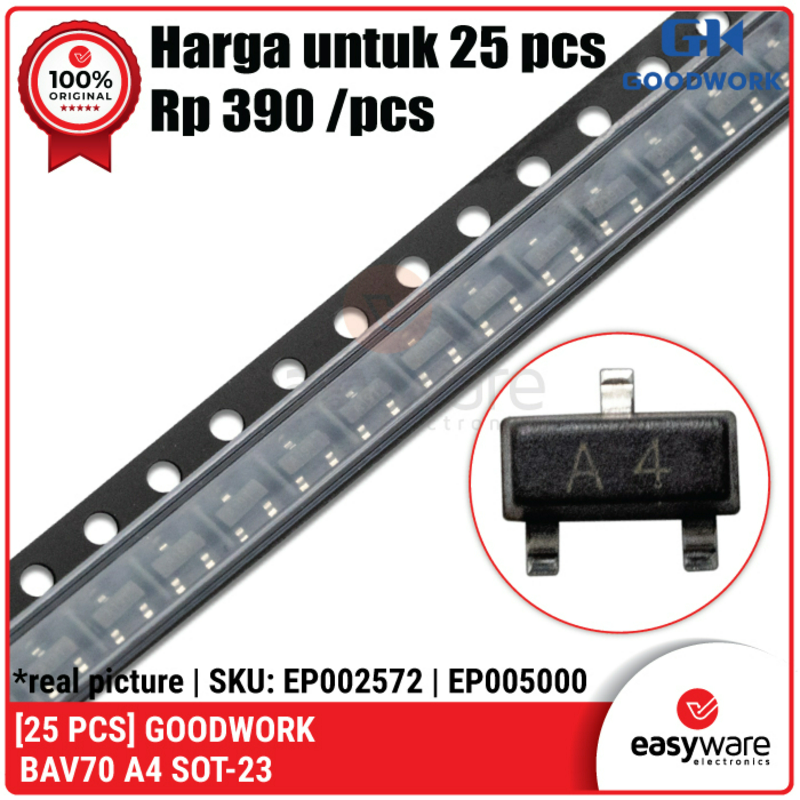

[25 PCS] GOODWORK BAV70 A4 SOT-23 High Speed Switching Diode Dioda BAV70 BAV 70 SMD

Deskripsi

Halo #RekanEasyWare! 👋

Sedang merancang sirkuit switching kecepatan tinggi, proteksi input mikrokontroler, atau penyearah sinyal mikro pada papan PCB kustom Anda? Paket [25 PCS] GOODWORK BAV70 SOT-23 ini adalah pilihan komponen dioda array SMD premium dengan performa beralih (switching) super cepat dalam hitungan nanodetik!

Deskripsi Produk

Dioda GOODWORK BAV70 adalah komponen semikonduktor tipe Surface Mount Device (SMD) dengan kemasan SOT-23 kompak. Di dalam satu bodi chip mini ini, terdapat dua buah dioda penyearah yang dikonfigurasi dengan sistem Common Cathode (Katoda Bersama). Diproduksi oleh merek ternama GOODWORK, dioda dengan kode bodi (A4) ini dirancang khusus untuk menangani pensaklaran sinyal berkecepatan tinggi secara konsisten.

Keuntungan Menggunakan Produk Ini:

• Dual Diode Common Cathode: Menghemat ruang komponen di atas PCB karena dua dioda sudah terintegrasi menjadi satu paket dengan satu titik katoda bersama di Pin 3.

• Ultra-Fast Switching Speed: Memiliki waktu pemulihan balik (Reverse Recovery Time) yang sangat instan, hanya 4 nanodetik (4ns), menjadikannya standar utama untuk sirkuit pemrosesan data digital frekuensi tinggi.

• Kemasan SOT-23 yang Kokoh: Ukuran footprint SOT-23 sangat ideal untuk memangkas dimensi total modul sirkuit IoT atau perangkat portabel Anda agar tampil lebih minimalis.

Fitur Unggulan:

• ✅ Low Reverse Leakage Current: Memiliki arus bocor balik yang sangat rendah, menjaga efisiensi daya sirkuit tetap optimal meskipun dalam kondisi standby. 🔋

• ✅ High Conductance Structure: Sambungan internal diproduksi dengan presisi tinggi untuk memastikan penyaluran arus data berjalan lancar tanpa hambatan berarti. ⚡

• ✅ Moisture Sensitivity Level 1: Bodi luar dilapisi material resin isolator standar industri yang tahan kelembapan udara untuk mencegah korosi dini pada kaki komponen. 🛡️

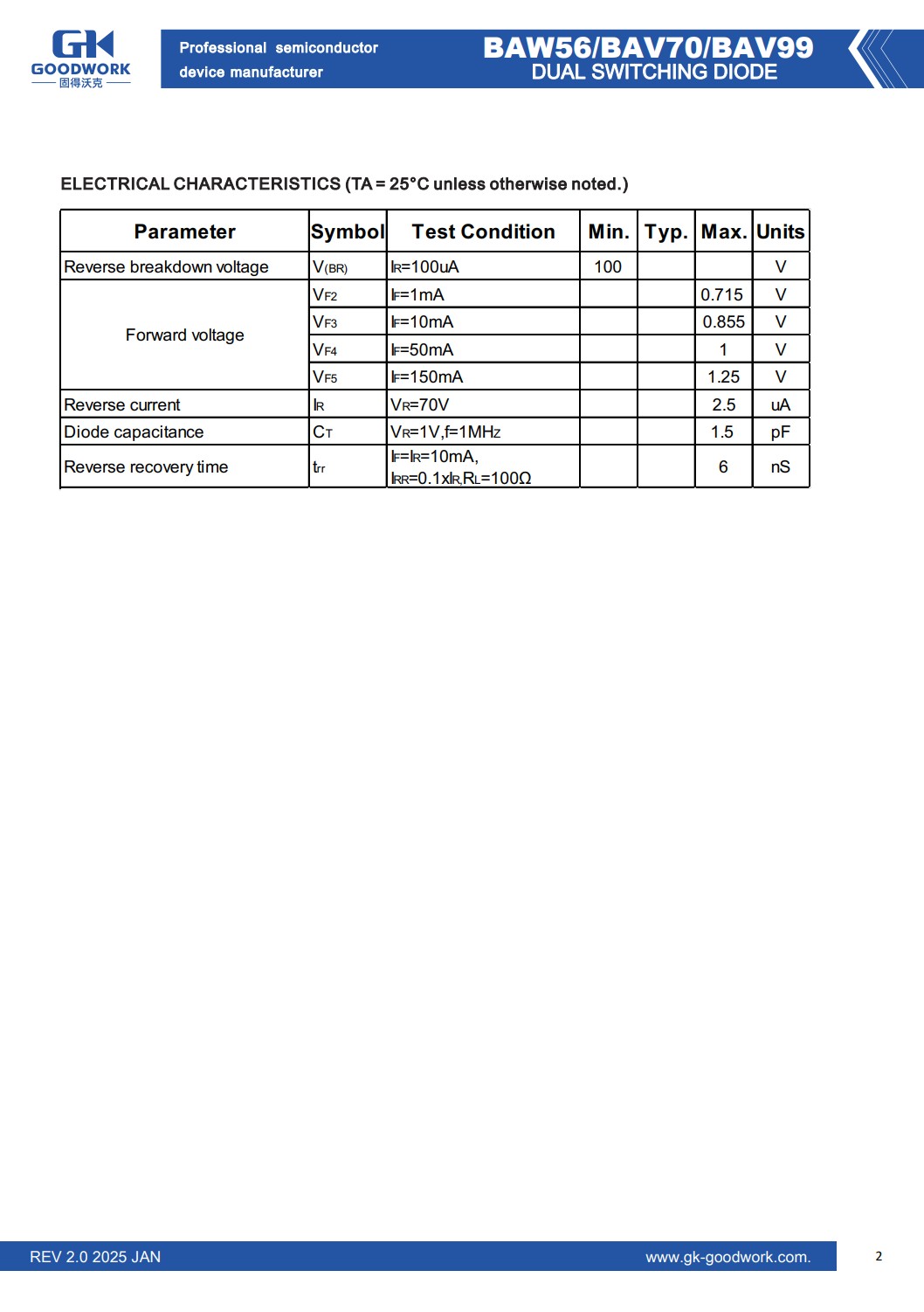

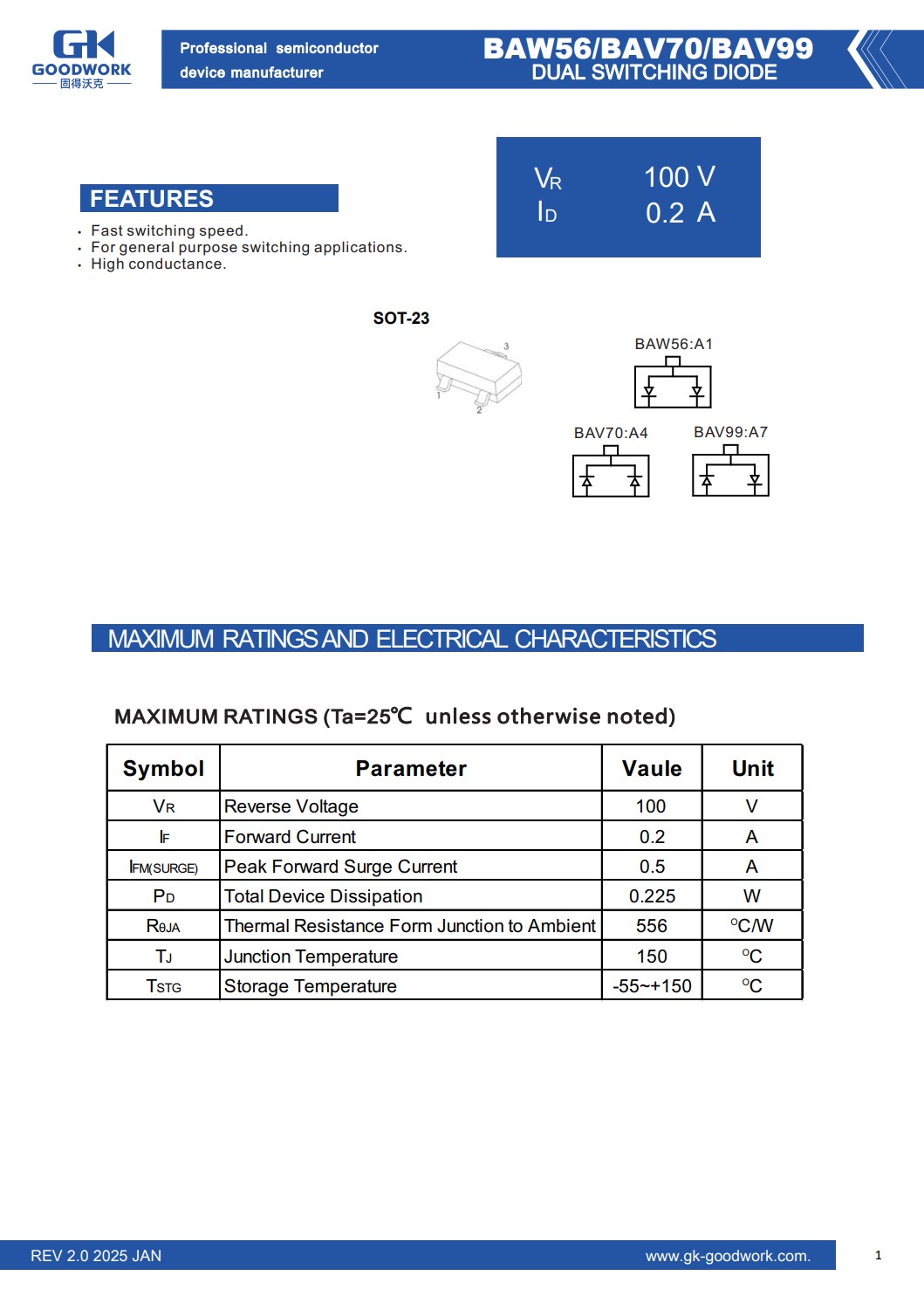

Spesifikasi Teknis Utama:

• Manufaktur / Merek: GOODWORK Semiconductor 💎

• Tipe Varian: BAV70 (Marking Code: A4) 🏷️

• Tipe Kemasan (Package): SOT-23 Plastic Case SMD 📐

• Konfigurasi Internal: 2 Dioda – Common Cathode (Katoda Bersama) 🔳

• Tegangan Balik Maksimal (VRRM): 70 Volt ⚡

• Arus Maju Kontinu (IF): Rata-rata 200 mA hingga maksimal 215 mA 🚀

• Arus Lonjakan Maju (IFSM): Hingga 500 mA (Transient pulse) 📈

• Reverse Recovery Time (trr): < 4.0 ns (Super Cepat) ⏱️

• Jumlah Isi Paket: 25 Pcs per paket penjualan 📦

Tips Pro Untuk #RekanEasyWare:

Karena dioda BAV70 ini menggunakan konfigurasi Common Cathode, komponen ini sangat andal jika difungsikan sebagai Dioda Proteksi ESD (Clamping Diode) pada jalur bus komunikasi data seperti I2C, SPI, atau pin input analog Arduino/ESP32. Hubungkan pin Katoda Bersama (Pin 3) ke jalur VCC sirkuit Anda, sedangkan Pin 1 dan Pin 2 dihubungkan ke jalur data sensor. Jika terjadi lonjakan tegangan liar (voltage spike) di atas tegangan VCC, dioda akan otomatis membuang arus berlebih tersebut ke jalur daya sehingga IC mikrokontroler utama Anda aman dari kerusakan fatal. 💡
