[10 PCS] SS12D00 Slide Switch 3P 1P2T 3.5×8.5mm Saklar Geser Kecil SPDT Saklar

Deskripsi

Halo #RekanEasyWare! 👋

[10 PCS] SS12D00 Slide Switch 3P 1P2T 3.5×8.5mm Saklar Geser Kecil SPDT merupakan sakelar geser mini (miniature slide switch) yang banyak digunakan sebagai sakelar ON/OFF, pemilih mode (mode selector), maupun pengalih jalur sinyal pada berbagai rangkaian elektronik, Arduino, ESP32, IoT, robotika, dan proyek DIY lainnya.

Deskripsi Produk

[10 PCS] SS12D00 Slide Switch 3P 1P2T adalah sakelar geser mekanis dengan konfigurasi kontak SPDT (Single Pole Double Throw / 1P2T) yang memiliki 3 pin (through-hole/DIP). Sakelar ini memiliki 2 posisi (ON-ON), di mana pin tengah (Common) akan terhubung ke salah satu pin samping sesuai posisi tuas.

Dengan ukuran bodi sekitar 3.5 × 8.5 mm, sakelar ini sangat cocok digunakan pada perangkat elektronik berukuran kecil yang membutuhkan sakelar dengan ukuran ringkas namun tetap mudah dioperasikan. Produk dikemas dalam paket isi 10 PCS, sehingga cocok untuk kebutuhan hobi, perbaikan perangkat elektronik, maupun produksi skala kecil.

Keuntungan Menggunakan Produk Ini

Ukuran Mini dan Hemat Ruang (3.5 × 8.5 mm): Mudah dipasang pada PCB dengan ruang terbatas seperti modul sensor, remote control, mainan elektronik, wearable device, dan berbagai proyek mini.

Konfigurasi SPDT yang Fleksibel: Dapat digunakan sebagai sakelar ON/OFF, pemilih sumber tegangan, selector mode, maupun pengalih jalur sinyal pada berbagai aplikasi elektronik.

Pemasangan Mudah: Menggunakan 3 pin tipe through-hole dengan jarak pin standar sehingga mudah disolder pada PCB maupun digunakan pada papan prototipe.

Fitur Utama

✅ Smooth Sliding Actuator: Tuas geser bergerak halus dengan posisi yang mantap sehingga nyaman digunakan berulang kali. 🕹️

✅ Compact Through-Hole Design: Desain mini memudahkan pemasangan pada berbagai perangkat elektronik dengan ruang terbatas. 📏

✅ Stable Electrical Contact: Kontak mekanis memberikan koneksi listrik yang stabil untuk penggunaan jangka panjang. ⚡

Spesifikasi Teknis Utama

• Tipe Produk: Miniature Slide Switch
• Model: SS12D00
• Konfigurasi Kontak: SPDT (Single Pole Double Throw / 1P2T)
• Jumlah Posisi: 2 Posisi (ON-ON)
• Jumlah Pin: 3 Pin
• Tipe Pemasangan: Through-Hole (DIP)

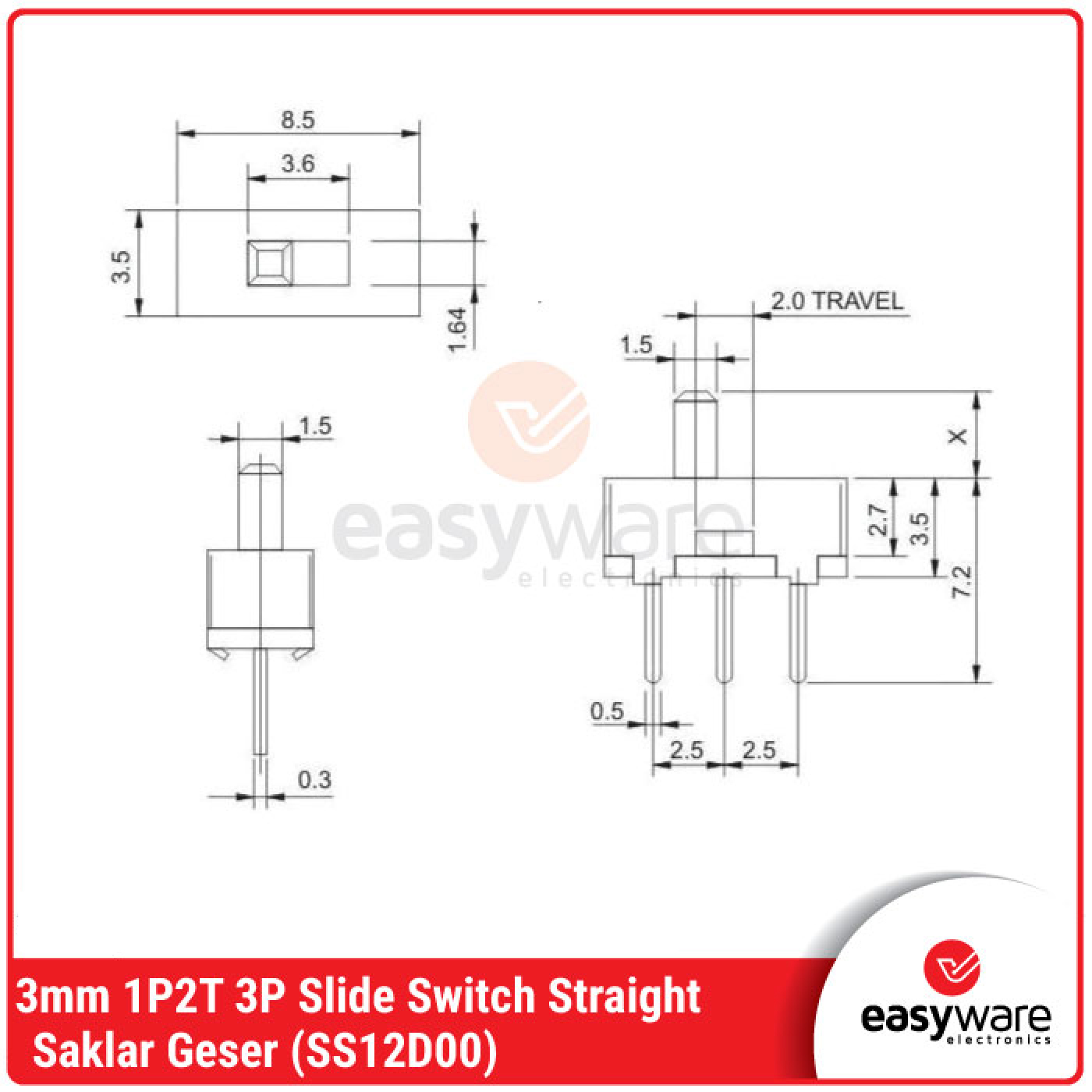

• Dimensi Bodi: ± 8.5 × 3.5 × 3.7 mm
• Pitch Pin: 2.54 mm
• Rating Maksimum: DC 50V, 0.5A
• Warna Tuas: Hitam (dapat berbeda tergantung batch produksi)
• Isi Paket: 10 PCS Slide Switch SS12D00

Tips Pro Untuk #RekanEasyWare

⚠️ Wiring Sebagai Sakelar ON/OFF: Hubungkan sumber tegangan ke pin tengah (Common), lalu hubungkan beban ke salah satu pin samping. Pin samping yang tidak digunakan dapat dibiarkan kosong sehingga saat tuas digeser ke arah tersebut rangkaian akan terputus.

⚠️ Gunakan Sesuai Rating Arus: Sakelar ini memiliki rating maksimum 50V DC / 0.5A, sehingga tidak disarankan digunakan untuk beban yang melebihi spesifikasi agar umur kontak tetap panjang.

💡 Tips Penyolderan: Gunakan solder dengan suhu sekitar 300–320°C dan lakukan penyolderan kurang dari 2 detik per pin agar bodi plastik tidak mengalami deformasi akibat panas berlebih.
